Verdrahtungsschema; Generator Widerstände - Geko 20010 ED-S/DEDA Betriebshandbuch

Beschreibung

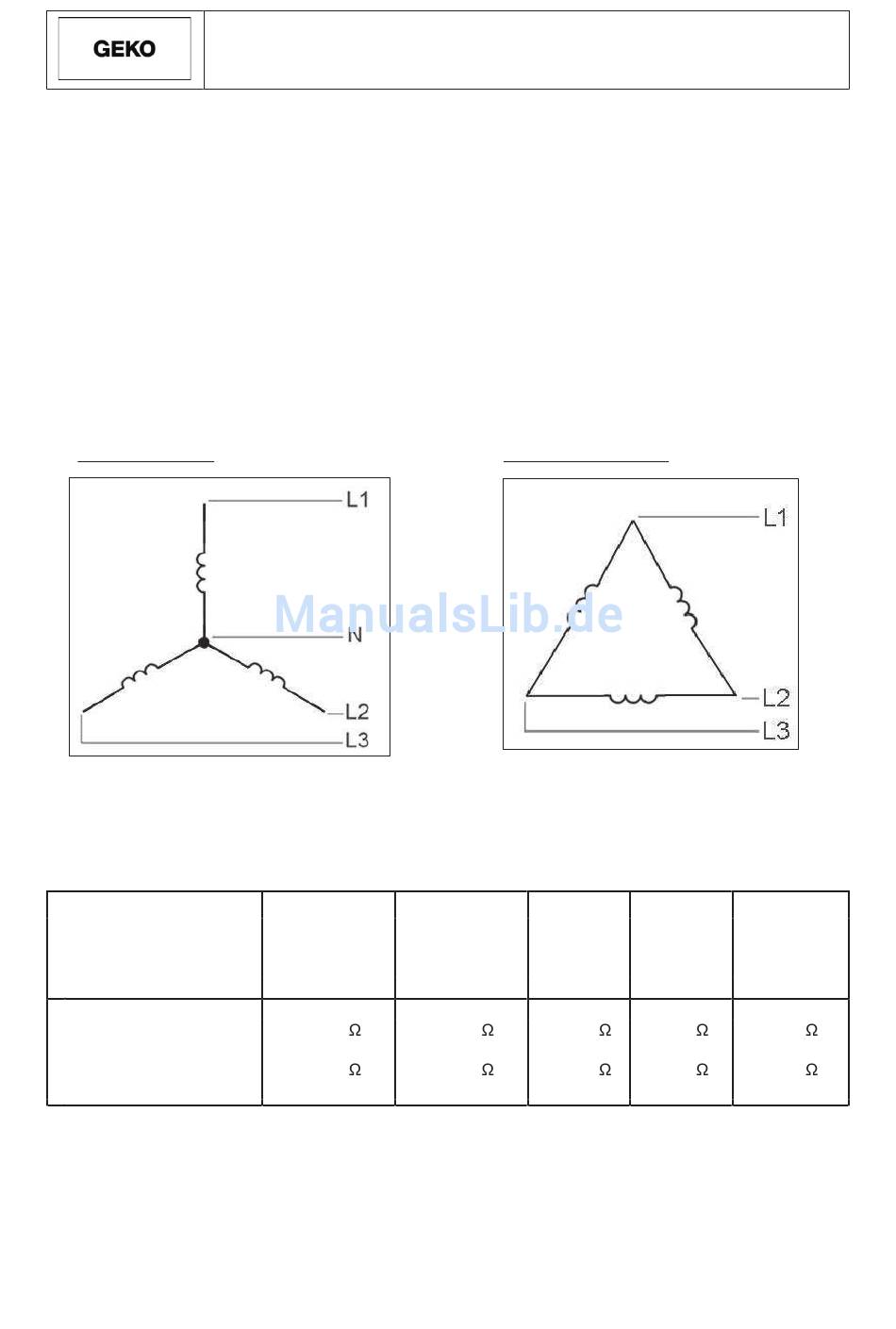

1.14.2 Verdrahtungsschema

Nur qualifiziertes und autorisiertes Elektro-Fachpersonal darf an der Verdrahtung
des Generators arbeiten. Aus der Änderung der Beschaltung resultierende
Veränderungen aller am Generator angeschlossenen Elemente müssen vorher
sorgfältig geplant werden. Länderspezifische Vorschriften und anerkannte
Industriestandards sind einzuhalten. Alle Generatoren sind mit Klemmbrettern
für die interne und externe Verdrahtung ausgestattet. Alle Anschlusse müssen
mit hochwertigen Ringkabelschuhen ausgeführt werden.
Nachstehend sind die möglichen Verdrahtungsschemata aufgelistet.
Sämtliche interne und externe Beschaltung muss den jeweiligen örtlichen und
Ländervorschriften genügen. Die korrekte Beschaltung des Neutralleiters hängt
von der erforderlichen Netzform ab.
Sternschaltung:
1.14.3 Generator Widerstände
Generator
Typ
ATEB-28 1L
ATEB-28 2L
Hauptwicklung Hauptwicklung
Stator Phase
0,197 1,537
0,100 1,860
28
Dreiecksschaltung:
Hilfs-
Rotor wicklung
2,250
2,170
Erreger- Erreger-
wicklung wicklung
Stator Rotor
10,6 0,64
10,6 0,64
