Die Seitenmarkise muss mit der empfohlenen Anzahl der passenden Halterungen, der vorgegebenen Auszugskräfte und unter
Einhaltung der Angaben des Herstellers montiert werden.
Die Kombination aus Untergrund, Montagematerial und -stelle kann die Windwiderstandsklasse der Seitenmarkise herabsetzen.
Bitten Sie bei der Montage gegebenenfalls eine weitere Person um Mithilfe.

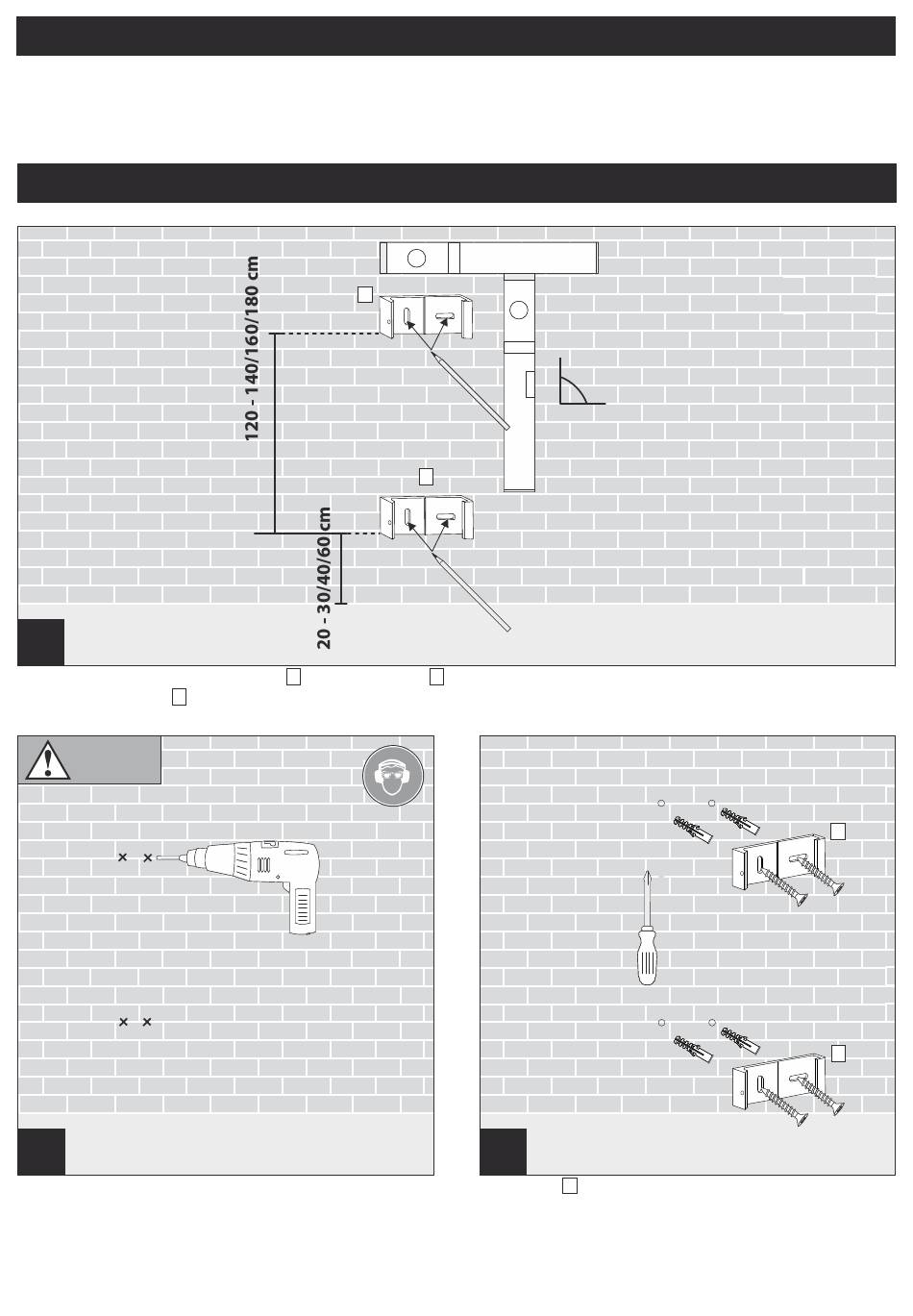

1A
Bohrlochpositionen für die Haltewinkel
Achtung! Haltewinkel C exakt senkrecht untereinander und waagrecht ausrichten. Der Abstand der Bohrlöcher ist abhängig von
der vorliegenden Größe der Seitenmarkise.
Gefahr
2A
Markierte Positionen vorbohren.
Hinweis: Je nach Untergrund ist der richtige Bohrertyp zu
verwenden (nicht im Lieferumfang enthalten).
V2/2020-H038
C
B
C
B
C der Seitenmarkise A auf das Mauerwerk übertragen.
90°
3A
Haltewinkel C befestigen.
Achten Sie auf festen Sitz der Schrauben.
Hinweis: Abgebildetes Montagematerial dient nur zur
visuellen Unterstützung und ist nicht im Lieferumfang
enthalten.

Montagehinweise

Montage

C
C
