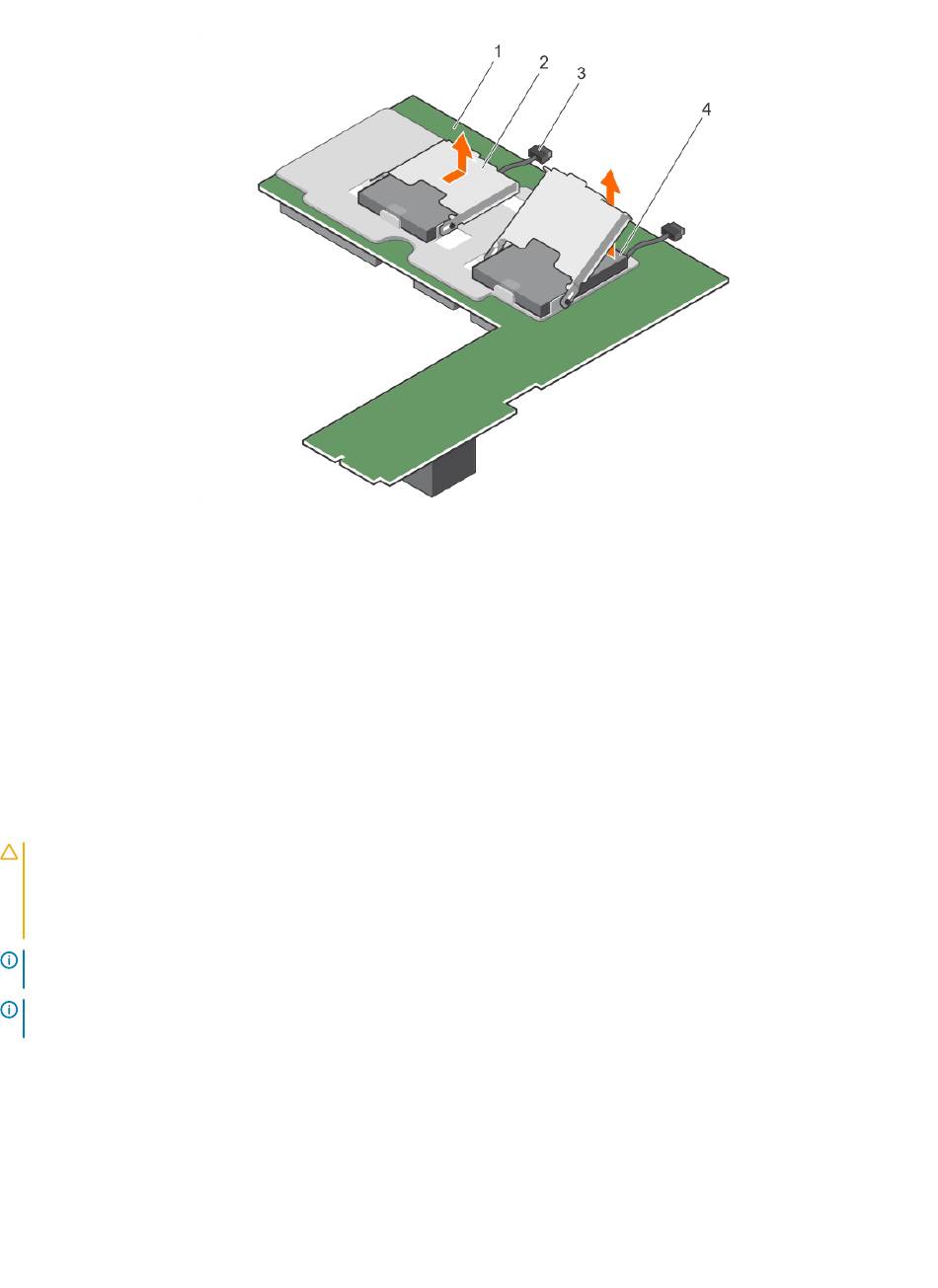

Abbildung 22. Entfernen des Akkus
1
PECR FD33xD-Karte
3
Akkukabel
8
Setzen Sie die Ersatz-Akku auf den Controller.
9
Schieben Sie die Akkuhalterung in Richtung des Akkus und schieben Sie die Akkuhalterung nach vorn, bis sie einrastet.
10
Verbinden Sie die Akkukabel mit der PERC-Karte.
11
Bauen Sie die PERC-Karte wieder ein. Weitere Informationen finden Sie unter
12
Schließen Sie das System.
13
Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein.
Einsetzen der PERC FD33xD-Karte
VORSICHT:
Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur
Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation
genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von
Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise,
die Sie zusammen mit Ihrem Produkt erhalten haben.
ANMERKUNG:
Es wird empfohlen, immer eine antistatische Unterlage zu verwenden und eine Erdungsmanschette zu tragen,
wenn Sie Arbeiten an Komponenten im Inneren des Systems ausführen.
ANMERKUNG:
PERC FD33xS- und FD33xD-Karten werden nur auf einem PowerEdge FD332-System unterstützt. Eine PERC
FD33xS-Karte wird auf dieselbe Weise wie eine PERC FD33xD-Karte installiert.
1
Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System vom Stromnetz.
2
Öffnen Sie das System.
3
Richten Sie die PERC-Karte an den Anschlüssen des Midplane-Schnittstellenmoduls aus.
4
Senken Sie die PERC-Karte ab, bis sie fest auf dem Anschluss des Midplane-Schnittstellenmoduls sitzt.
5
Bringen Sie die Schrauben an, mit denen die PERC-Karte an der PERC-Kartenhalterung am Midplane-Schnittstellenmodul befestigt
ist.
2
Akkuhalterung
4
Akku
Einsetzen der PERC
FD33xD-Karte.
Bereitstellen der PERC-Karte
59
