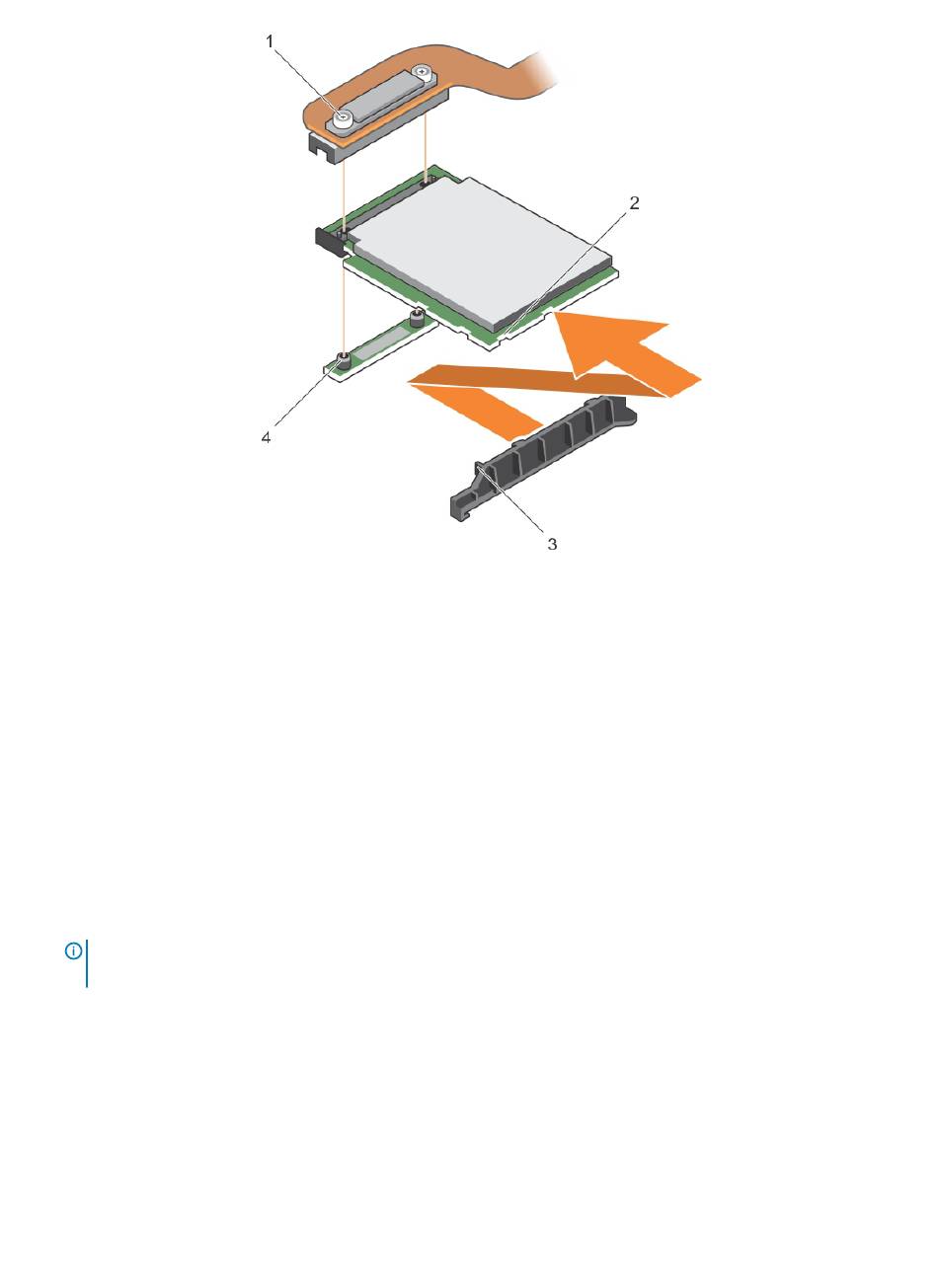

Abbildung 16. Entfernen und Installieren des PERC 9 Mini Blade-Controllers
1
Festplatten-/SSD-Rückwandplatinenkabelanschluss
3
Halterungen auf der PCIe-Erweiterungs-/
Speichercontrollerkartenhalterung
Wiedereinbauen des gesicherten Akkus einer PERC 9 Mini
Blade-Karte
Der gesicherte Akku, der an der PERC 9 Mini Blade-Karte befestigt ist, kann ersetzt werden. Diese Funktion des gesicherten Akkus ist nur
für die PowerEdge FC630- und FC830- Systeme verfügbar.
1
Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System vom Stromnetz und von den
Peripheriegeräten.
ANMERKUNG:
tragen, wenn Sie Arbeiten an Komponenten im Inneren des Systems ausführen.
2
Öffnen Sie das System.
3
Suchen Sie die Akkuhalterung der PERC-Karte auf der Systemplatine.
4
Drücken Sie die Lasche auf der Akkuhalterung nach vorn, bis sich die Akkuhalterung aus dem Steckplatz des Gehäuses löst.
Es wird empfohlen, immer eine antistatische Unterlage zu verwenden und eine Erdungsmanschette zu
2
Steckplatz auf der PCIe-Erweiterungskarte/
Speichercontrollerkarte
4
Steg (2)
Bereitstellen der PERC-Karte
53
