本機の仕様および外観は、改良のため予告なく
変更することがありますが、ご了承ください。
この装置は、クラス B 情報技術装置です。こ
の装置は、家庭環境で使用することを目的と
していますが、この装置がラジオやテレビ
ジョン受信機に近接して使用されると、受信
障害を引き起こすことがあります。取扱説明
書に従って正しい取り扱いをして下さい。
VCCI-B
本機は 「高調波電流規格 JIS C 61000-3-2 適合
品」 です。
お使いになる前に、必ず動作確認を行ってく
ださい。故障その他に伴う営業上の機会損失
等は保証期間中および保証期間経過後にかか
わらず、補償はいたしかねますのでご了承く
ださい。

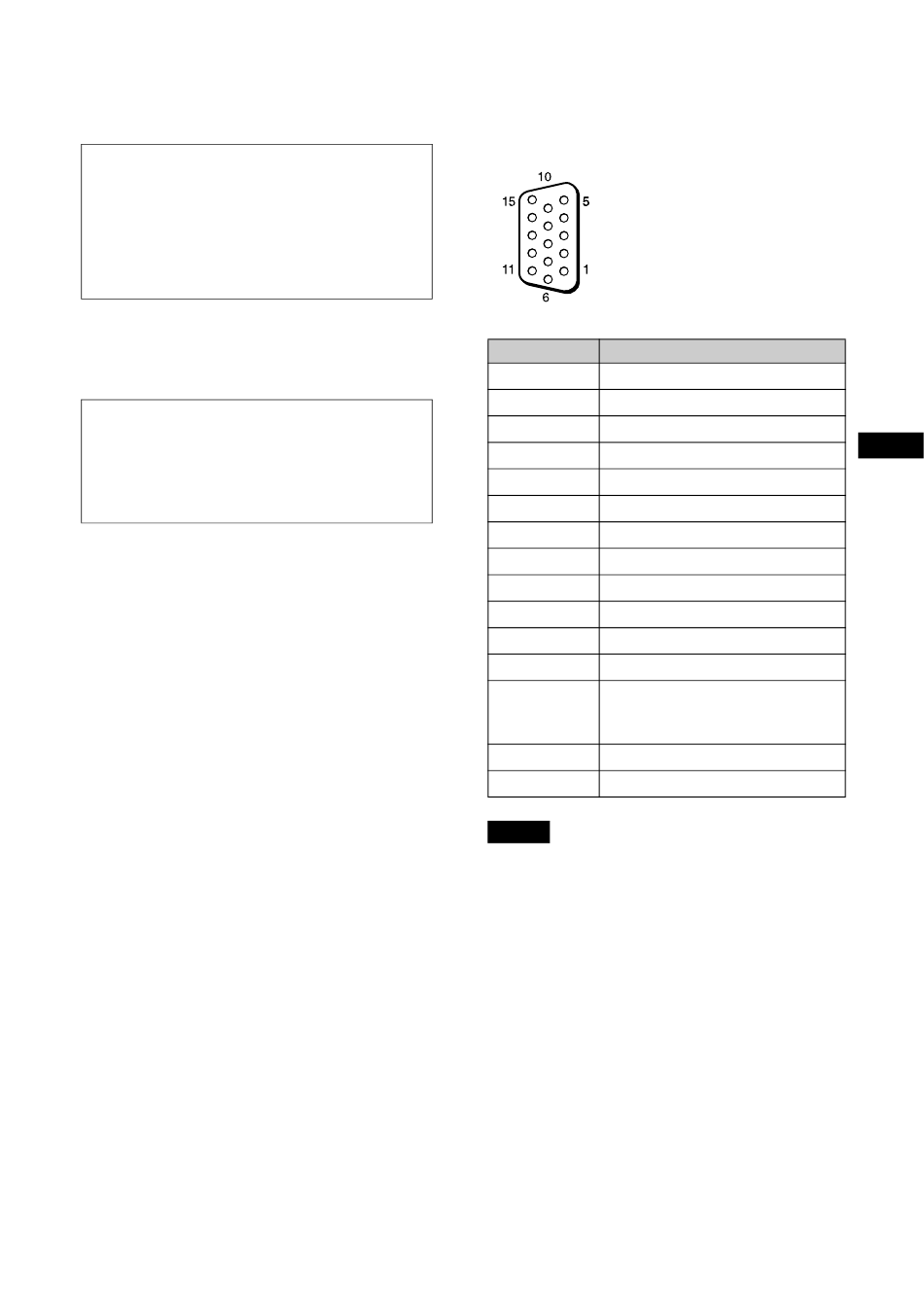

ピン配列
HD15（RGB/COMPONENT）端子（D-sub
15 ピン）
ピン No. 信号
1 赤映像信号または C
2 緑映像信号または Y 信号
3 青映像信号または C
4 接地（GND）
5 接地（GND）
6 赤接地（GND）
7 緑接地（GND）
8 青接地（GND）
9 未使用
10 接地（GND）
11 接地（GND）
12 SDA
13 水平同期信号、コンポジット同期
信号またはコンポジットビデオ信
号（同期信号として）
14 垂直同期信号
15 SCL
ご注意
コンポーネント信号を入力する際は 13、14 ピンに同
期信号を入力しないでください。画像が正しく表示さ
れない場合があります。
安全規格 電安法、VCCI クラス B
本機は「JIS C 61000-3-2 適合品」で
す。
JIS C 61000-3-2 適合品とは、日本工
業規格「電磁両立性 - 第 3-2 部：
限度値 - 高調波電流発生限度値
（1 相当たりの入力電流が 20 A 以
下の機器） 」に基づき、商用電力
系統の高調波環境目標レベルに適
合して設計・製造した製品です。
/P 信号
R R
/P 信号
B B
