LED-Statusanzeige

LED-Statusanzeige

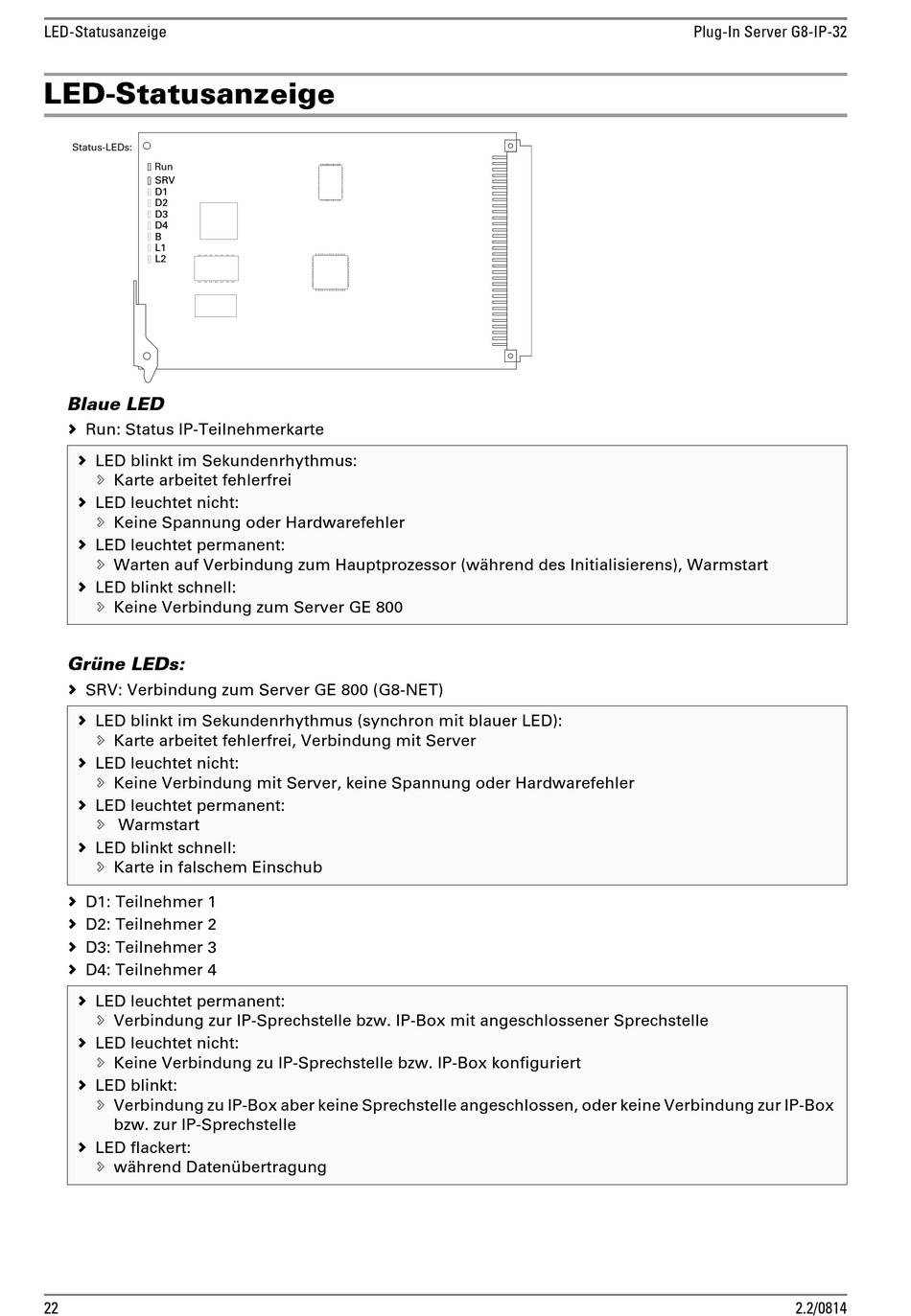

Status-LEDs:
Run
SRV
D1
D2
D3
D4
B
L1
L2

Blaue LED

 Run: Status IP-Teilnehmerkarte
 LED blinkt im Sekundenrhythmus:
 Karte arbeitet fehlerfrei
 LED leuchtet nicht:
 Keine Spannung oder Hardwarefehler
 LED leuchtet permanent:
 Warten auf Verbindung zum Hauptprozessor (während des Initialisierens), Warmstart
 LED blinkt schnell:
 Keine Verbindung zum Server GE 800
Grüne LEDs:
 SRV: Verbindung zum Server GE 800 (G8-NET)
 LED blinkt im Sekundenrhythmus (synchron mit blauer LED):
 Karte arbeitet fehlerfrei, Verbindung mit Server
 LED leuchtet nicht:
 Keine Verbindung mit Server, keine Spannung oder Hardwarefehler
 LED leuchtet permanent:
 Warmstart
 LED blinkt schnell:
 Karte in falschem Einschub
 D1: Teilnehmer 1
 D2: Teilnehmer 2
 D3: Teilnehmer 3
 D4: Teilnehmer 4
 LED leuchtet permanent:
 Verbindung zur IP-Sprechstelle bzw. IP-Box mit angeschlossener Sprechstelle
 LED leuchtet nicht:
 Keine Verbindung zu IP-Sprechstelle bzw. IP-Box konfiguriert
 LED blinkt:
 Verbindung zu IP-Box aber keine Sprechstelle angeschlossen, oder keine Verbindung zur IP-Box
bzw. zur IP-Sprechstelle
 LED flackert:
 während Datenübertragung
