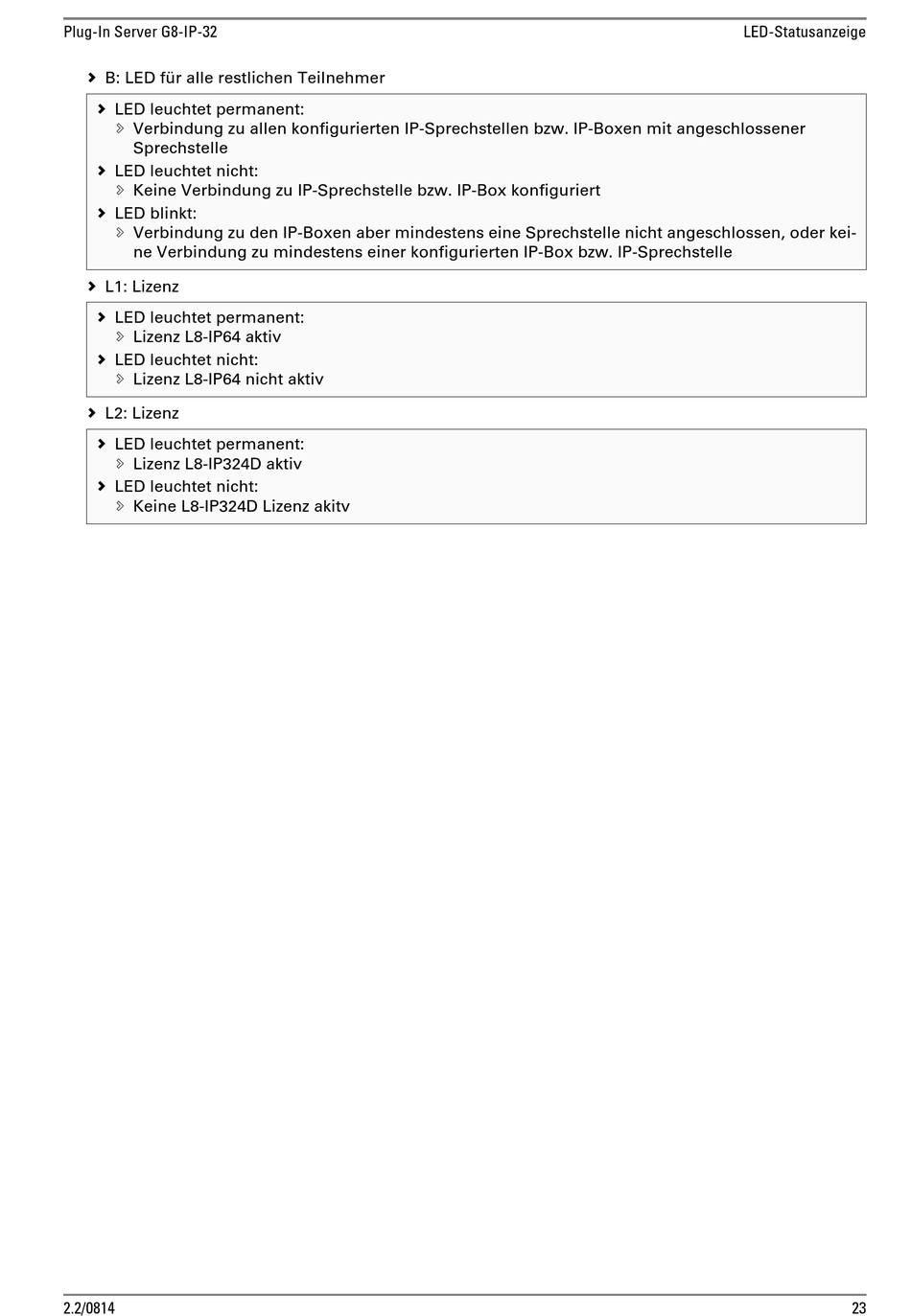

Commend G8-IP-32 Betriebsanleitung Seite 23

Plug-In Server G8-IP-32
 B: LED für alle restlichen Teilnehmer
 LED leuchtet permanent:
 Verbindung zu allen konfigurierten IP-Sprechstellen bzw. IP-Boxen mit angeschlossener
Sprechstelle
 LED leuchtet nicht:
 Keine Verbindung zu IP-Sprechstelle bzw. IP-Box konfiguriert
 LED blinkt:
 Verbindung zu den IP-Boxen aber mindestens eine Sprechstelle nicht angeschlossen, oder kei-
ne Verbindung zu mindestens einer konfigurierten IP-Box bzw. IP-Sprechstelle
 L1: Lizenz
 LED leuchtet permanent:
 Lizenz L8-IP64 aktiv
 LED leuchtet nicht:
 Lizenz L8-IP64 nicht aktiv
 L2: Lizenz
 LED leuchtet permanent:
 Lizenz L8-IP324D aktiv
 LED leuchtet nicht:
 Keine L8-IP324D Lizenz akitv
2.2/0814
LED-Statusanzeige
23
