Montageanleitung/assembly instruction
Pauli + Sohn GmbH
Industriestraße 20 • 51597 Morsbach
Telefon: +49(0)2294-9803-0
Versionsnr.: B. 1 - Stand: Januar 2022

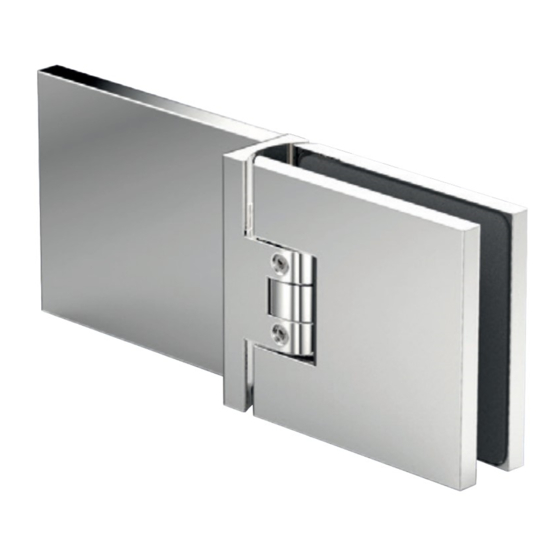

Duschpendeltürband FLAMEA +
shower swing door hinge FLAMEA +
Modell: Glas-Wand 180°
model: glass-wall 180°
Glasdicke I
glass thickness:
6/8/10 mm
Die Duschbänder dürfen nur mit warmem Wasser und einem weichen Tuch (z.B. Mikrofaser) feucht
abgewischt und gegebenenfalls nachgetrocknet werden. Scharfe, aggressive, alkalische oder chlor-
haltige Reiniger, Scheuermittel (z.B. Stahlwolle) oder Lösungsmittel dürfen nicht verwendet werden. Bei
stärkeren Verschmutzungen (Kalk, Fett, Seifenverschmutzungen) empfehlen wir Ihnen unser spezielles
Reinigungsmittel „Sanfte Pflege" für Beschläge . Artikel-Nr. 8203CTP |
cleaned by using warm water and a soft moist cloth (e.g. microfiber), if necessary, dried afterwards.
Sharp, aggressive, alkaline or chlorine-based cleaners, scouring agents (e.g. steel wool) or solvents
may not be used. In cases of heavy contamination (lime, grease, soap stains), we recommend our
special cleaning agent „Gentle Care" for hardware. Article no. 8203CTP
Eisenstraße 2 • 51545 Waldbröl
Telefon: +49(0)22 91-92 06-0
Technische Änderungen der Pauli+Sohn GmbH vorbehalten!
8133ZN
Tragfähigkeit (2 Bändern): 40 kg
load capacity (2 hinges): 40 kg
1TF = 40 kg = 1000 x 2000 x 8 mm
beidseitig öffnend 90°
opens in- and outwards 90°
The shower hinges may only be
Technical changes are subject to Pauli+Sohn GmbH!
DE EN
Stand: 01/2022
www.pauli.de
