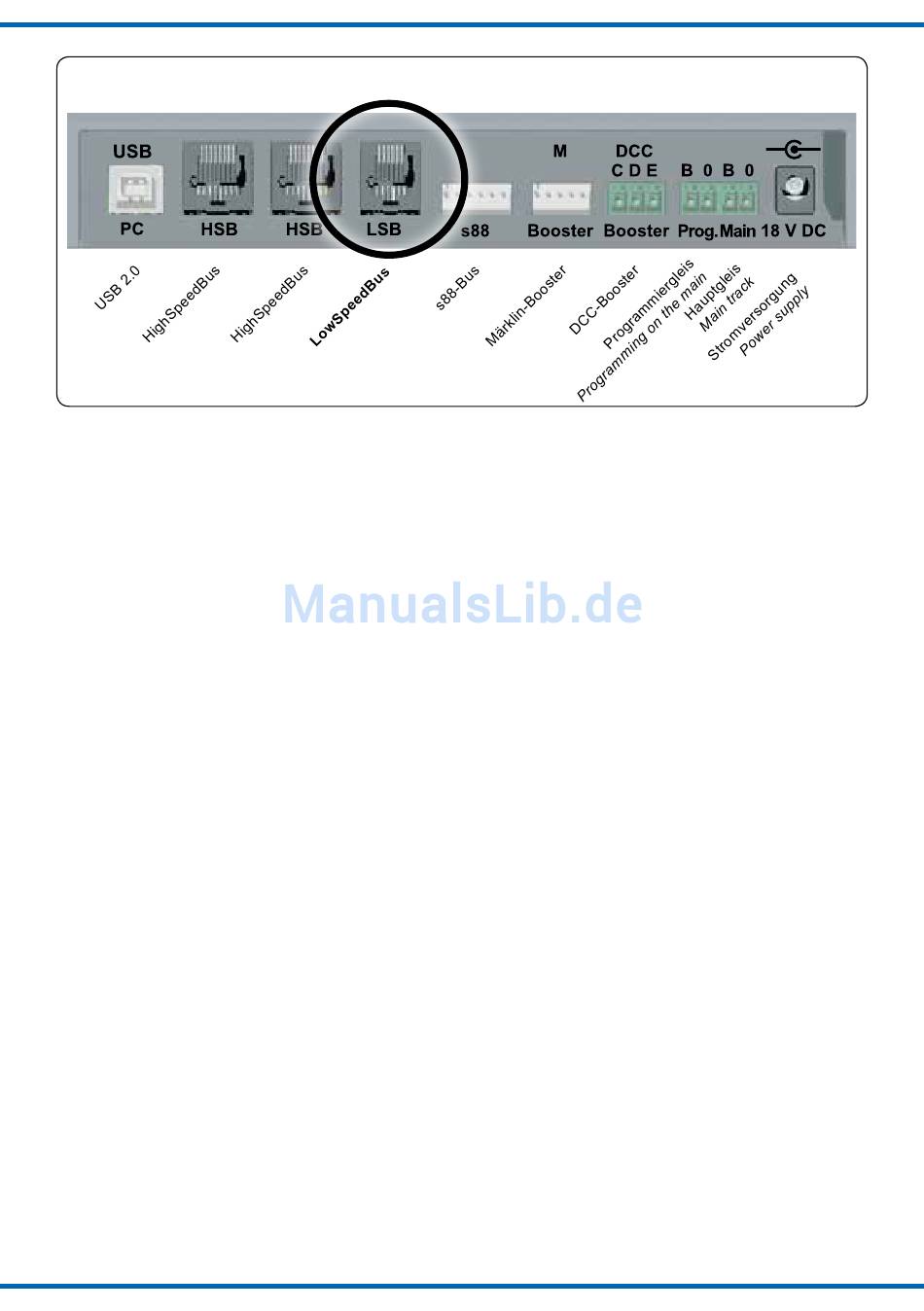

Anschlüsse des Commanders / Plugs of the Commander
4. Der Koppler meldet sich dann automatisch am
Commander auf LSB-Adresse 29 an und konfi-
guriert sich selbst (Autokonfiguration).
Hinweis:
Nutzen Sie zur Verbindung von LSB-Geräten bitte
unsere speziellen LSB-Kabel (Art.-Nr. 5390 – 5393).
Diese sind mit Steckern konfektioniert und sofort
einsetzbar. Andere Kabel wie z. B. LocoNet-Kabel
oder Telefonkabel sind nicht geeignet wegen unter-
schiedlicher Steckerbelegung!
4.3 Verbindung zweier Commander
Mit Hilfe eines Kopplers lassen sich zwei Com-
mander miteinander verknüpfen. Einer der beiden
Commander fungiert dabei als separates Fahr-
und Stellpult, der andere als Digitalzentrale.
Dessen Hauptgleisausgang führt zum Eingang
des Kopplers und von dort per SpeedBus zum
Commander. Der Anschluss erfolgt wie oben be-
schrieben.
5. Konfiguration
Grundsätzlich konfigurieren sich Geräte am Viess-
mann SpeedBus automatisch. Die entsprechende
Option auf dem Anmeldefenster des Commanders
sollten Sie möglichst immer wählen, um möglichen
Adresskonflikten vorzubeugen.
5.1 Werkseinstellungen
Ab Werk ist der Koppler auf die LSB-Adresse 29
(Default-Adresse) fest eingestellt.
4. The coupler registers itself automatically at the
Commander by autoconfiguration then (LSB-
address 29).
Notice:
To connect LSB-devices, please use our special LSB-
cables (item-No. 5390 – 5393). These cables have
the appropriate connectors and are ready to use.
Other cables like e. g. LocoNet-cables or tele-
phone cables are not suitable because they have
a different connector layout!
4.3 Connection of two Commanders
By using a coupler, you can connect two Com-
manders. One of the Commanders takes over the
function of the command station (master) and one
of the Commanders takes over the function of a
switch board resp. locomotion controller (slave).
The slave Commander sends its orders via track
format and coupler to the master Commander.
The connection is done as described above.
5. Configuration
LSB-devices which are connected via the Viessmann
SpeedBus register and configure automatically at the
Commander. Choose the appropriate option on the
Commander screen to avoid address conflicts.
5.1 Factory setting
The coupler is set to the LSB-address 29. This
address is reserved for the coupler and cannot be
changed.
Fig. 2
-
+
7
