Beschreibung von Erzeugnis und Zubehör
5.1
Beschreibung der Pumpe

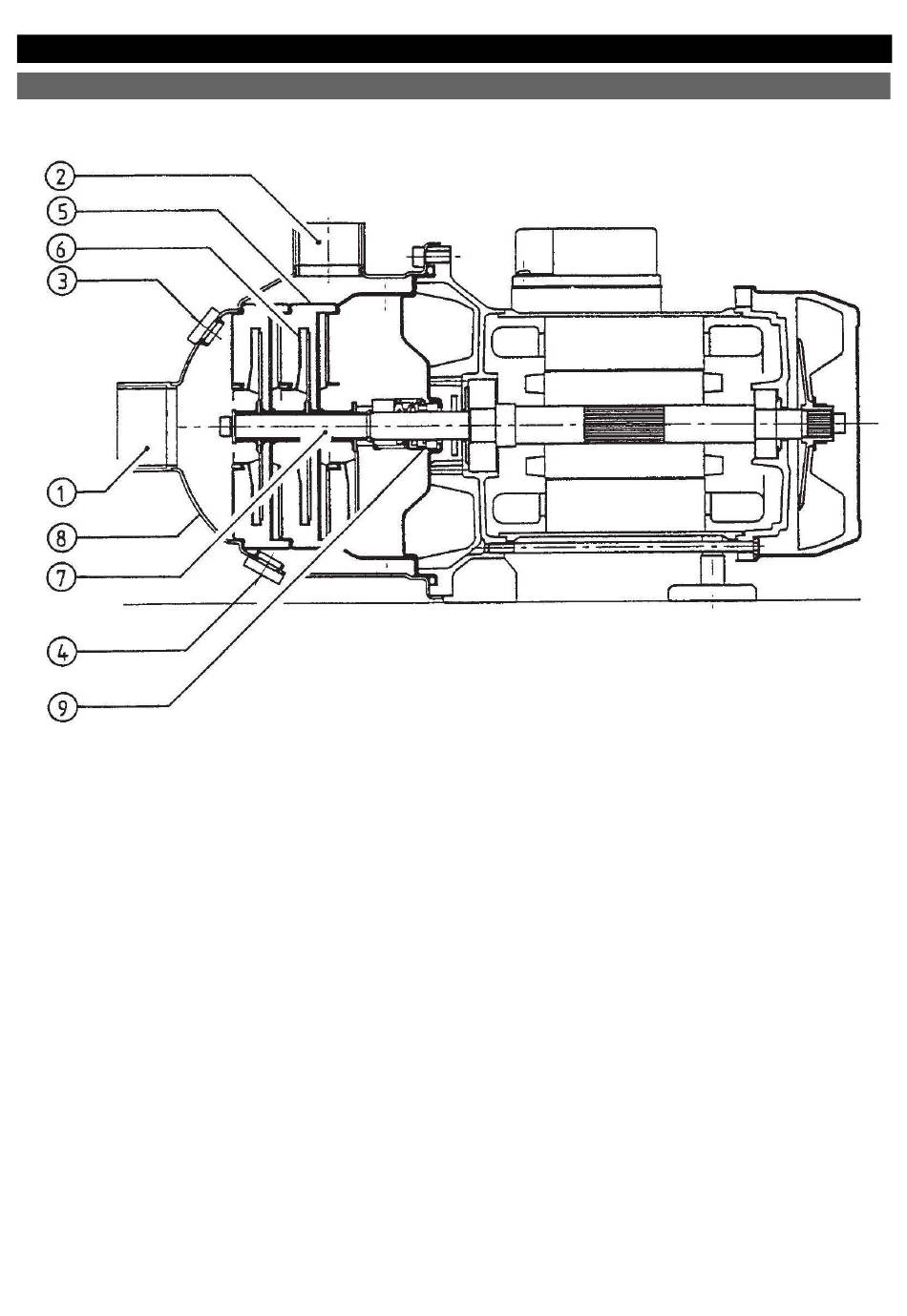

Bild 4
Schnittbild der Pumpe mit Positionsnummern
Die Pumpe ist eine mehrstufige (2 - 6 Stufen), normalsau-
gende, horizontale Hochdruck-Kreiselpumpe in Block-
Bauweise mit horizontalem Saug- (Pos. 1) und vertikalem
Druckstutzen (Pos. 2).
Der hydraulische Teil ist als Gliederkonstruktion mit der
entsprechenden Zahl von Stufengehäusen (Pos. 5) und
Laufrädern (Pos. 6) ausgeführt.
Die Laufräder sind auf einer ungeteilten Motor-Pumpen-
welle (Pos. 7) montiert. Das den hydraulischen Teil um-
schließende Topfgehäuse (Pos. 8) gewährleistet die
betriebssichere Abdichtung.
Alle medienberührenden Teile wie Stufenkammern, Lauf-
räder und Topfgehäuse sind aus Chrom-Nickel-Stahl. Der
Wellendurchgang des Pumpengehäuses ist zum Motor mit
einer Gleitringdichtung (Pos. 9) abgedichtet.
E = Alle medienberührenden Bauteile sind KTW- bzw.
WRAS-freigegeben und damit für den Einsatz im Trink-
wasserbereich geeignet.
Die Wechselstrommotoren sind mit einem thermischen
Motorschutz ausgerüstet. Er schaltet bei Überschreiten
der zulässigen Temperatur der Motorwicklung den Motor
ab und nach Abkühlung automatisch wieder ein.
Wassermangelschutz: Die Pumpe und insbesondere die
Gleitringdichtung dürfen nicht trocken laufen. Für einen
Wassermangelschutz ist bauseits bzw. durch den Einsatz
von entsprechenden Teilen aus dem Kärcher-Zubehörpro-
gramm zu sorgen.
In Verbindung mit einem Frequenzumrichter/ Motorfilter
kann die Pumpe drehzahlgeregelt werden (siehe Abschnitt
6.3)
