6.2

Elektrischer Anschluss

Der elektrische Anschluss ist von einem beim örtlichen
EVU zugelassenen Elektroinstallateur entsprechend den
geltenden VDE-Vorschriften auszuführen.
Der elektrische Anschluss muss nach VDE 0730/Teil 1
–
über eine feste Anschlussleitung erfolgen, die mit einer
Steckvorrichtung oder einem allpoligen Schalter mit
mindestens 3 mm Kontaktöffnungsweite versehen ist.
Stromart und Spannung des Netzanschlusses überprü-
–
fen,
Typenschilddaten der Pumpe beachten,
–
Erdung beachten,
–
Netzseitige Absicherung: 10 A, träge,
–
Drehstrommotoren müssen zur Absicherung gegen
–
Motorüberlastung bauseits mit einem Motorschutz-
schalter ausgerüstet sein, der auf den im Typenschild
angegebenen Nennstrom einzustellen ist.
Wechselstrommotoren sind werkseitig bereits mit ei-
nem thermischen Motorschutz ausgestattet, der die
Pumpe bei Überschreitung der zulässigen Wick-
lungstemperatur abschaltet und nach Abkühlung auto-
matisch wieder einschaltet.
Um den Tropfwasserschutz und die Zugentlastung der
–
Stopfbuchse sicherzustellen, ist eine Anschlussleitung
mit ausreichendem Außendurchmesser zu verwenden
(z. B. 05 VV-F 3/5 G 1,5 o. AVMH-I 3/5x1,5).
Der Netzanschluss ist nach den Klemmenan-
–
schlussplänen für Dreh- oder Wechselstrom im Klem-
menkasten der Pumpe vorzunehmen (siehe Bild 10).
6.3

Betrieb mit Frequenzumrichter

Die Pumpe kann in Verbindung mit einem Frequenzum-
richter drehzahlgeregelt werden. Einsatzgrenzen der
Drehzahlregelung: 40%n
Anschluss und Betrieb sind der Einbau- und Betriebsanlei-
tung des Frequenzumrichters zu entnehmen.
Um die Belastung der Motorwicklung bis zur Beschädi-
gung und erhöhte Geräuschentwicklung zu vermeiden,
darf der Frequenzumrichter keine Spannungsanstiegs-
Geschwindigkeiten über 500 V/µs und Spannungsspitzen
û> 650 V erzeugen. Sind solche Spannungsanstiegs-Ge-
schwindigkeiten möglich, ist zwischen Frequenzumrichter
und Motor ein LC-Filter (Motorfilter) zu installieren. Die
Auslegung des Filters muss durch den Hersteller des Fre-
quenzumrichters/ Filters vorgenommen werden.
Bei von WILO gelieferten Regelgeräten mit Frequenzum-
richter ist der Filter bereits integriert.
12
≤ ≤
n 100%n .
Nenn Nenn

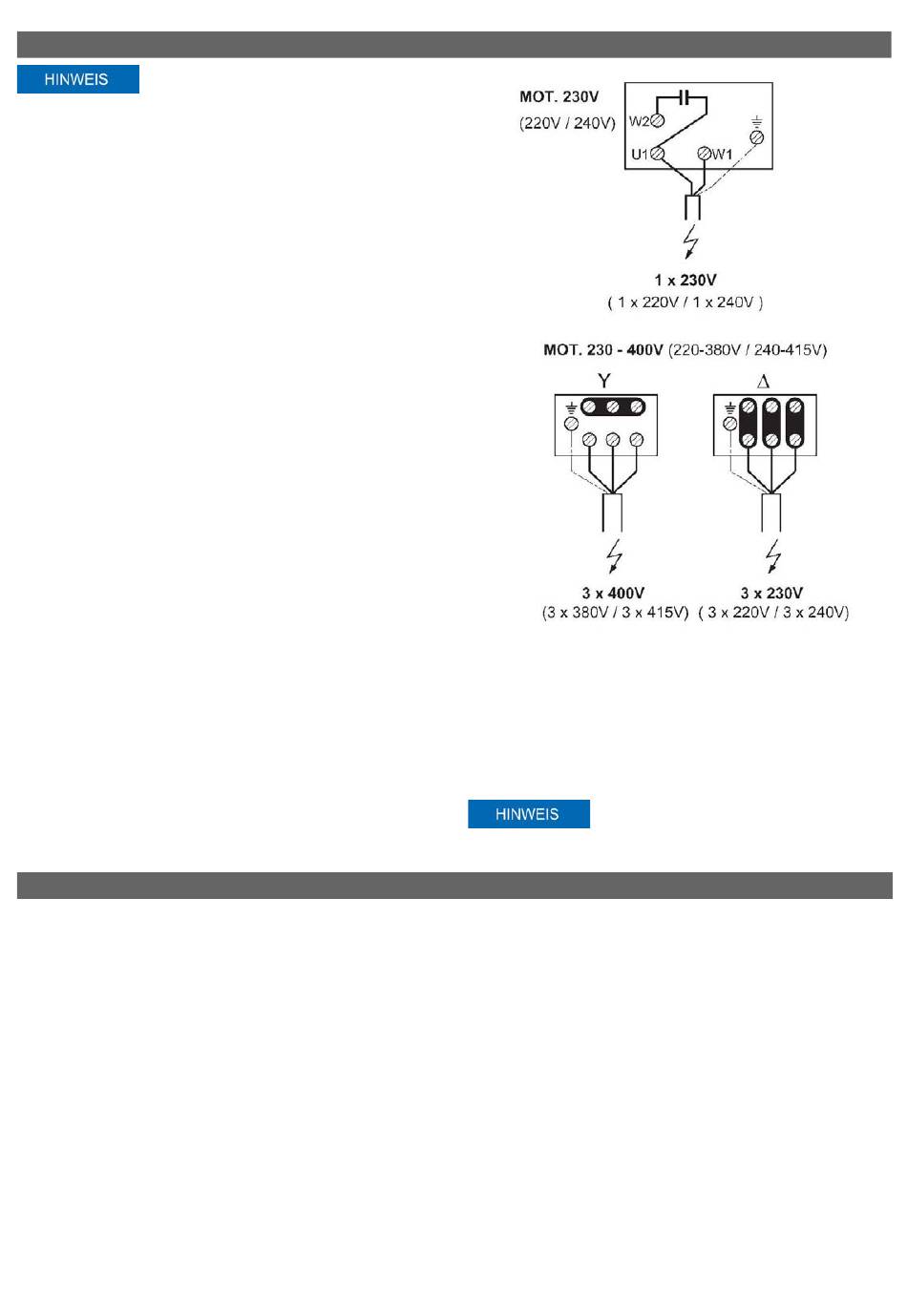

Bild 10 Elektrischer Anschlussplan
Bei Einsatz der Pumpe in Anlagen mit Fördermedien-
–
Temperaturen über 90 °C muss eine entsprechend
wärmebeständige Anschlussleitung verwendet wer-
den.
Die Anschlussleitung ist so zu verlegen, dass in keinem
–
Fall die Rohrleitung und/ oder das Pumpen- und Motor-
gehäuse berührt werden.
Falls notwendig, ist ein Fehlerstrom-Schutzschalter
(FI-Schalter) vorzusehen.
