Anschlussvariante Impuls-/Frequenzausgang
Bestellmerkmal "Ausgang", Option K
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgänge
Option A Klemmen
Option B Klemmen
Bestellmerkmal "Gehäuse":
• Option A: Kompakt, Alu, beschichtet
• Option B: Kompakt, Alu, beschichtet + Sichtfenster

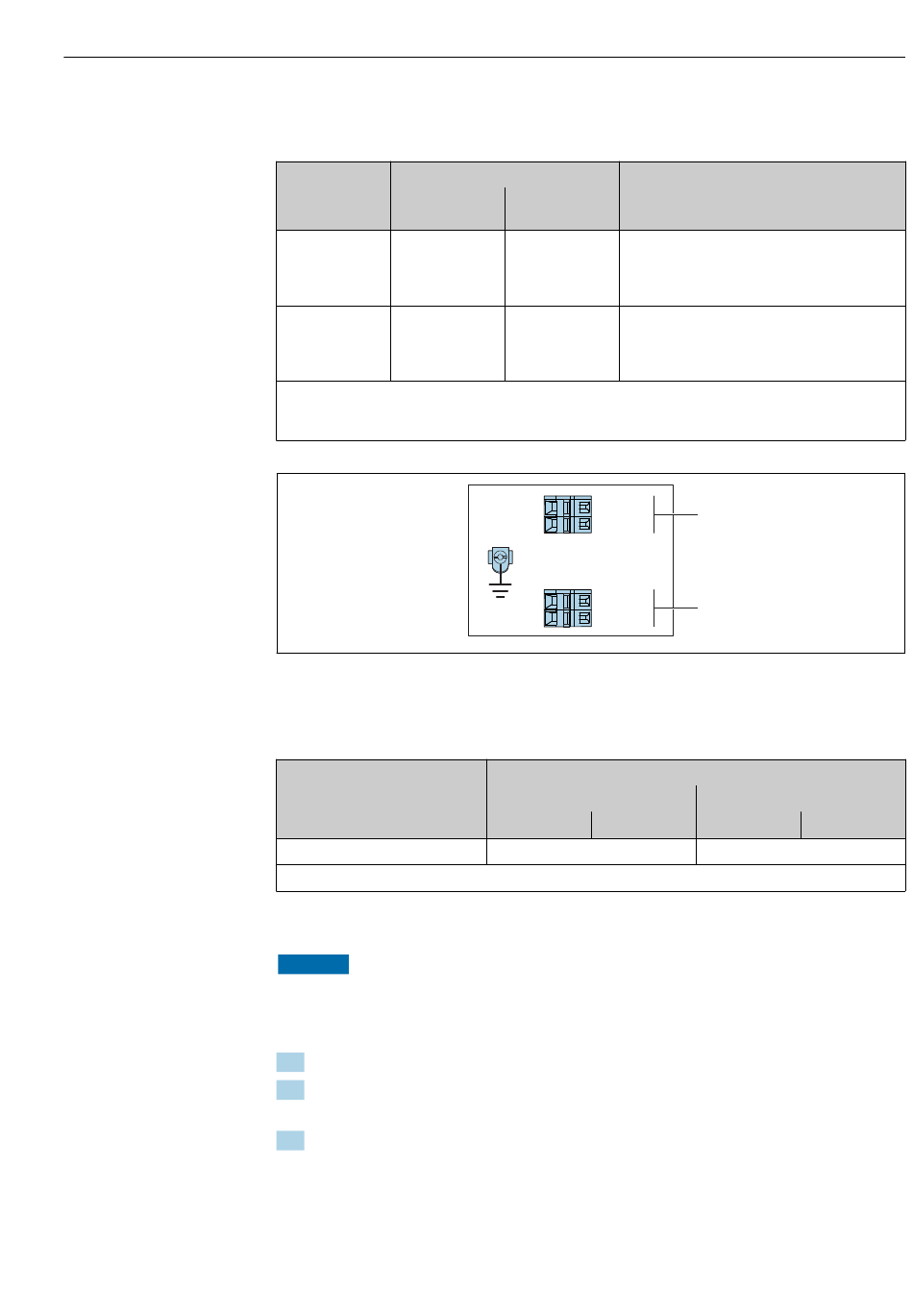

 6 Klemmenbelegung Impuls-/Frequenzausgang
1 Energieversorgung: DC 24 V
2 Impuls-/Frequenzausgang
Bestellmerkmal
"Ausgang"
Option K
Bestellmerkmal "Ausgang", Option K: Impuls-/Frequenzausgang
7.1.4 Messgerät vorbereiten
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  21.
Mögliche Auswahl Bestellmerkmal "Elektri-
Energieversor-
gung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
26 B
27 A
1 +
L
_
2
L
Klemmennummer
Energieversorgung
1 (L+) 2 (L-)
DC 24 V
Elektrischer Anschluss
scher Anschluss"
2
1
A0019528
Ausgang
26 (B) 27 (A)
Impuls-/Frequenzausgang
23
