6.1.1

Montageposition

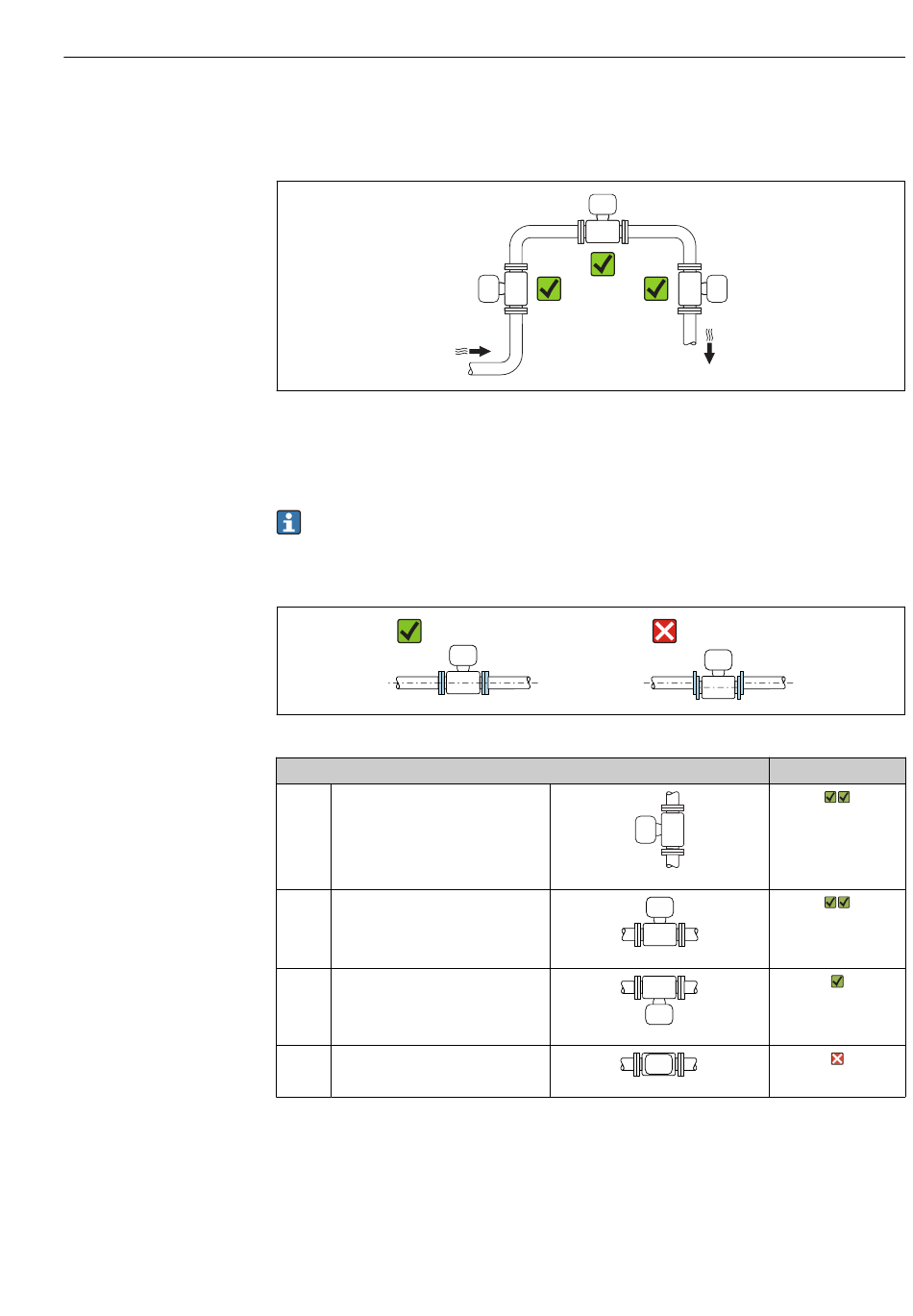

Montageort

Einbaulage

Die Pfeilrichtung auf dem Typenschild hilft, den Messaufnehmer entsprechend der Durch-
flussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
• Das Messgerät planparallel und spannungsfrei einbauen.
• Der Innendurchmesser der Rohrleitung muss dem Innendurchmesser des Messauf-
nehmers entsprechen: Dokument "Technische Informationen" zum Gerät, Kapitel
"Bauform, Maße"
A Vertikale Einbaulage
B Horizontale Einbaulage Messumfor-
merkopf oben
C Horizontale Einbaulage Messumfor-
merkopf unten
D Horizontale Einbaulage Messumfor-
merkopf seitlich

Ein- und Auslaufstrecken

Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krüm-
mern usw. zu montieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu errei-
chen, sind mindestens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind
mehrere Strömungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke
einzuhalten.
Einbaulage
Montage
A0015543
A0015895
Kompaktausführung
A0015545
A0015589
A0015590
A0015592
17
