Informations générales

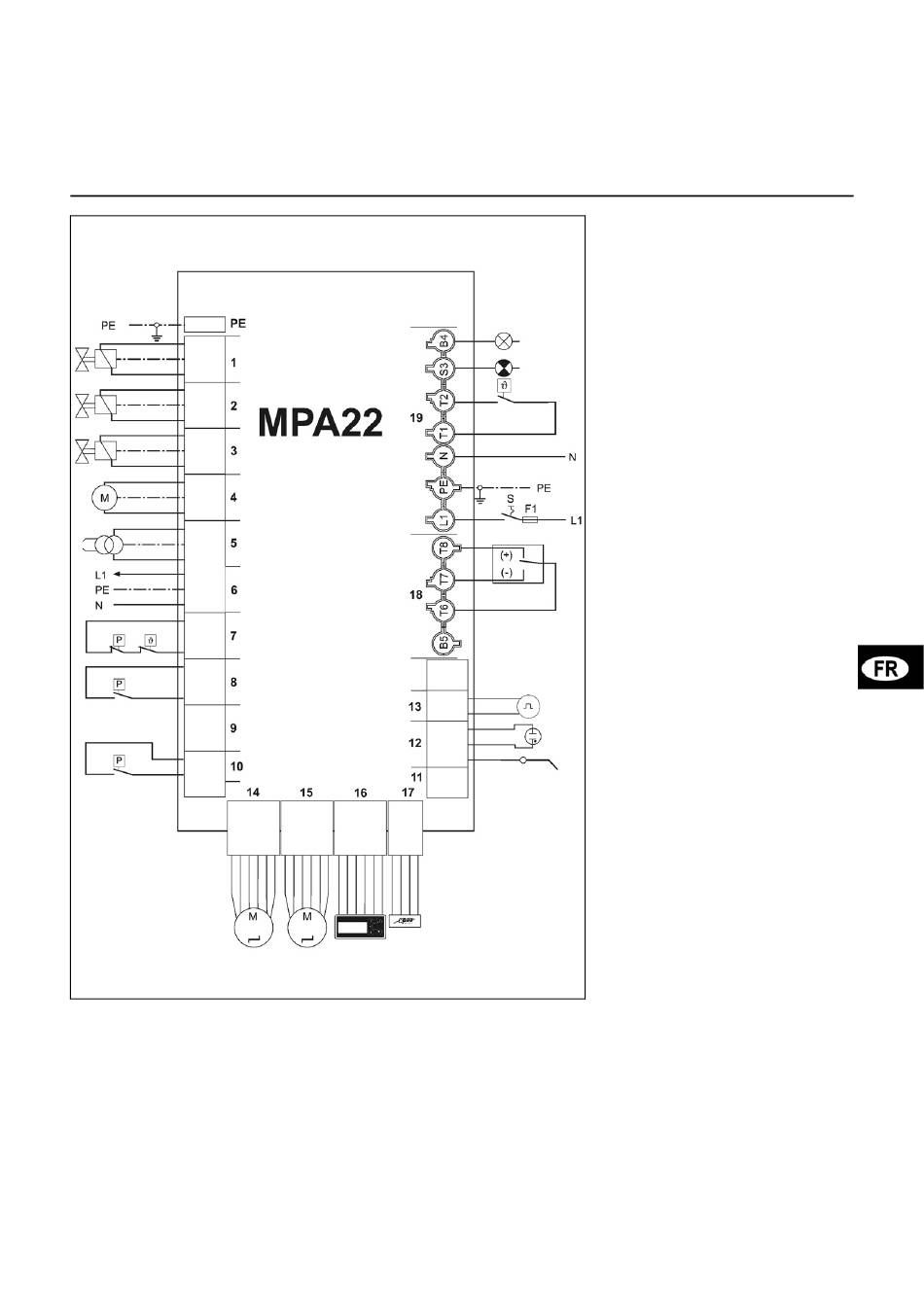

Coffret MPA22

Description du fonctionnement

1 Vanne complémentaire
gaz propane ou vanne gaz
externe *
2 Vanne gaz de sécurité Y15
3 Vanne gaz principale Y13
4 Moteur du brûleur M1
5 Transformateur d'allumage T1
6 Sortie 230V-50Hz
7 GW maxi : fiche de pontage
(entrée chaîne de sécurité *)
8 Manostat gaz mini F4
9 Manostat gaz , contrôleur
d'étanchéité VPS *
10 Manostat d'air F6
11 Cellule *
12 Détecteur de flamme IRD/Ion. *
13 Compteur d'impulsions *
14 Servomoteur gaz Y11
15 Servomoteur air Y10
12/2008 - Art. Nr. 13 022 316C
Parallèlement à la fonction de coffret de
commande et de sécurité gaz, le coffret
MPA assure en particulier la modulation
de puissance du brûleur par le contrôle
du volet d'air et du clapet gaz via une
liaison ("came") électronique.
L'ouverture du clapet gaz est
commandée via la came électronique,
proportionnellement au volet d'air, le
long d'une courbe se basant sur 10
points de réglage.
Pendant la mise en service, les points
de réglage sont fixés par les valeurs
mesurées de l'analyse de combustion.
Ainsi, une combustion optimale est
garantie sur toute la modulation de
puissance du brûleur.
Une charge d'allumage distincte du
brûleur peut être définie avec le point de
réglage P0.
Les valeurs limites de la plage
réglementaire sont fixées avec les
points de réglage "bu" et "bo". En plus,
d'autres fonctions optionnelles peuvent
être activées comme, p. ex., un contrôle
de l'étanchéité, de la postventilation ou
des temps d'attente.
La commande du coffret s'effectue par
un afficheur.
16 Raccordement afficheur A
17 Raccordement e-Bus *
18 Raccordement 4p. pour régulateur
de puissance
19 Raccordement 7p. pour panneau
de branchement chaudière
* Option
