Einstellung Gasdruckwächter / Luftdruckwächter Funktionskontrolle - elco VECTRON G 02.120 MODULO Betriebsanleitung

Inbetriebnahme
Einstellung Gasdruckwächter / Luftdruckwächter
Funktionskontrolle

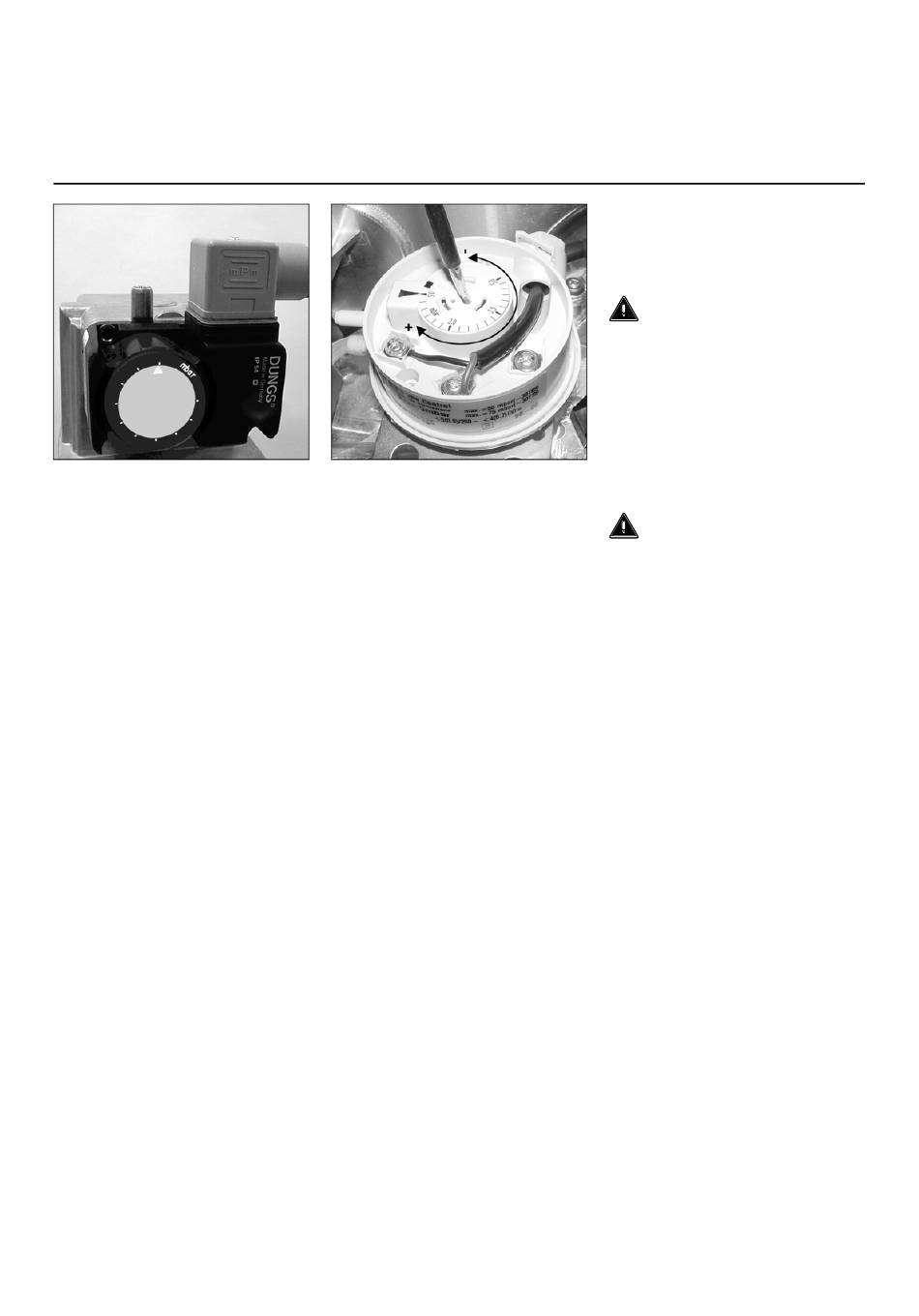

Einstellung Gasdruckwächter
• Zur Einstellung Abschaltdruck : Deckel
des Gasdruckwächters abnehmen.
• Messvorrichtung für Gasdruck pBr
anschließen.
• Brenner starten und auf Vollast
schalten.
• Gasdruck vor Armatur durch Andros-
seln des Kugelhahns senken, bis
Gasdruck pBr hinter Armatur abfällt.
• Einstellscheibe im Uhrzeigersinn
drehen, bis Gasdruckwächter Brenner
abschaltet.
• Durch weiteres Drehen im Uhrzeige-
sinn Gasdruckwächter 10% höher als
ermittelten Abschaltwert einstellen.
20
Einstellung Luftdruckwächter
• Brenner auf Kleinlast (oder auf
Zündlast wenn diese Einstellung
kleiner als unterer Lastpunkt ist) ein-
stellen.
• Skalenwert solange erhöhen bis
Luftdruckwächter Brenner abschaltet.
• Luftdruckwächter auf 85% des
Abschaltwertes einstellen.
12/2008 - Art. Nr. 13 022 316C
Funktionskontrolle
Eine sicherheitstechnische Überprüfung
muss sowohl bei der erstmaligen Inbe-
triebnahme wie auch nach Revisionen
oder längerem Stillstand der Anlage vor-
genommen werden.
Vor allen Eingriffen an der Bren-
nerverdrahtung Brenner span-
nungsfrei machen.
Überprüfung Flammenüberwachung
- Gasdruckwächter brücken
- Anlaufversuch mit geschlossenem
Gasventil : nach Ende der Sicherheits-
zeit muss der Feuerungsautomat auf
Störung gehen !
- Normaler Anlauf ; wenn Brenner in
Betrieb, Gasventil schließen : nach
Flammenausfall muss der Feuerungs-
automat auf Störung gehen !
Brücke in Gasdruckwächter
entfernen.
Überprüfung Luftdruckwächter
- Normaler Anlauf ; während Vorbelüf-
tung oder Betrieb Luftwächterkontakt
unterbrechen : Feuerungsautomat
muss sofort auf Störung gehen !
- Vor Anlauf Luftdruckwächter überbrü-
cken : Brennermotor läuft nicht an,
Feuerungsautomat muß nach ca. 30
sec. auf Störung schalten.
