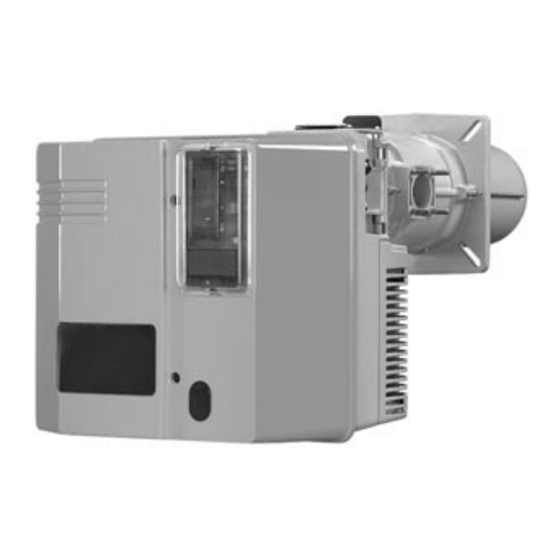

VECTRON G 06.1600 VARIO
VECTRON G 06.2100 VARIO
Betriebsanleitung
Für die autorisierte Fachkraft
DE
Gasgebläsebrenner .............................2-25
Ersatzteilliste
Spare parts list
Pièces de rechange
Wisselstukkenlijst ......Art. Nr. 13 020 415
Elektro- und Hydraulikschema
}
Electric and hydraulic diagrams
Art. Nr.
Schémas électr. et hydraulique
13 017 130
Elektr. en hydraulische schema
01/2006 - Art. Nr. 13 018 250A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für elco VECTRON G 06.1600 VARIO
Inhaltszusammenfassung für elco VECTRON G 06.1600 VARIO
- Seite 1 VECTRON G 06.1600 VARIO VECTRON G 06.2100 VARIO Betriebsanleitung Für die autorisierte Fachkraft Gasgebläsebrenner ......2-25 Ersatzteilliste Spare parts list Pièces de rechange Wisselstukkenlijst ..Art. Nr. 13 020 415 Elektro- und Hydraulikschema Electric and hydraulic diagrams Art. Nr. Schémas électr. et hydraulique 13 017 130 Elektr.
-
Seite 2: Inhaltsverzeichnis
Feuerungsautomat ....11 Montage Brennermontage ....12 VECTRON G 06.1600 VARIO Gasarmaturmontage, Dichtheitskontrollgerät . . . 13 VECTRON G 06.2100 VARIO Prüfung / Einstellung . -
Seite 3: Übersicht
Übersicht Technische Daten Arbeitsfelder G 06.1600 VARIO G 06.2100 VARIO Brennerleistung min.-max. 230 - 1600 260 - 2100 Regelbereich 1 : 3 * Gasfließdruck mbar 20 - 50- 100 Gasarmaturengruppe MBVEF 412 / MBVEF 420 / VGD20 Rp2 / VGD40 DN65 Brennstoff Erdgas (LL, E) H = 8,83 - 10,35 kWh/m... -
Seite 4: Gasarmaturenauswahl
Übersicht Gasarmaturenauswahl Achtung: Für die Ermittlung des an der Übergabe- zu berücksichtigen. · · station erforderlichen Gasfließdrucks ist Der Arbeitspunkt der Anlage muss Dem in Tabelle angegebenen Druckver- zusätzlich der Druckverlust der Gaszulei- innerhalb des zulässigen Arbeitsfeldes lust ist der Feuerraumdruck des Kessels tung von Übergabestation bis Eingang bei Nennlast in mbar hinzurechnen. -
Seite 5: Brennerbeschreibung
Übersicht Brennerbeschreibung Feuerungsautomat Ionisationsbrücke Luftdruckwächter Relais K2.1 Relais Relais Brennermotor Zündtransformator (verdeckt) Schaltfeld Stellantrieb Luftklappe Frequenzumrichter für Drehzahlsteuerung Flammrohr Brennerhaube Luftkasten 01/2006 - Art. Nr. 13 018 250A... -
Seite 6: Abmessungen
Übersicht Maßbild und Abmessungen G 06.1600/2100 VARIO mit Gasarmatur MBVEF 412 und MBVEF 420 MBVEF 412 MBVEF 420 — — — Abstände Für Servicearbeiten ist ein freier Abstand von min. 0,6m auf jeder Seite des Brenners sicherzustellen. Gasarmaturgruppe Montage sowohl links als auch rechts möglich. - Seite 7 Übersicht Maßbild und Abmessungen G 06.1600/2100 VARIO mit Gasarmatur VGD20 - Rp2 und VGD40 - DN65 VGD20 Rp2 VGD40 DN65 DN65 Abstände Für Servicearbeiten ist ein freier Abstand von min. 0,6m auf jeder Seite des Brenners sicherzustellen. Gasarmaturgruppe Montage sowohl links als auch rechts möglich.
-
Seite 8: Funktion
Funktion Kompaktarmatur MBVEF Elektroanschluß des Gasdruckwächters (DIN 43650) Elektroanschluß der Magnetventile (DIN 43650) Gasdruckwächter Eingangsflansch Druckmeßnippel R1/8, vor Filter (beidseitig) Filter (unter Deckel) Typenschild Anschluß Luftdruckleitung pL, R 1/8 Einstellschraube für Verhältnis V Druckmeßnippel pe, vor Ventil 1, beidseitig Gasdruckmeßnippel M4 nach Ventil 2 Einstellschraube Nullstellung N Die Gaskompaktarmatur MBVEF ist die... -
Seite 9: Gasarmatur Vgd Mit Skp 70 Regler
Funktion Gasarmatur VGD mit SKP 70 Regler Elektroanschluß des Gasdruckwächters (DIN 43650) Elektroanschluß der Magnetventile (DIN 43650) Gasdruckwächter Eingangsflansch Druckmeßnippel R1/8, vor Filter Filter (unter Deckel) Typenschild Anschluß Luftdruckleitung pL, R 1/8 Einstellschraube für Verhältnis V Einstellschraube Nullstellung N Anschluß Feuerraumdrucklei- tung pF, R1/8 Anschluß... -
Seite 10: Schaltfeld Tc
Funktion Schaltfeld TC Funktion Genormte Einbaustellen 48x48 oder 48x96 mm für den Einbau eines Leistungsreglers (Option) A4.1 Einbaustelle mit Klips für Anzeige- einheit B10 Messbrücke [µA DC] für Zellen- strom, Anordnung neben dem Motorschütz F10 Sicherung Hauptschalter Ein, grüne Kontroll-Lampe H10 leuchtet Wahl der Leistungsregelung Handbetrieb... -
Seite 11: Kenndaten Des Feuerungsautomaten Sg 513 Programmablauf Des Feuerungsautomaten
Funktion Kenndaten des Feuerungsautomaten SG 513 Programmablauf des Feuerungsautomaten Der Gasfeuerungsautomat SG 513 steuert und überwacht den Gebläsebrenner. Durch den Drücken Sie auf mikroprozessor-gesteuerten Programmablauf den Knopf R … führt zu … ergeben sich äußerst stabile Zeiten, unabhängig von während ... Schwankungen der Netzspannung oder der Umgebungstemperatur. -
Seite 12: Brennermontage
Montage Brennermontage Montage Brennkopf liche Maß ausschneiden. · Brennerplatte/Kesseltüre gemäß · Brennkopf mit 4 Sechskantmuttern M12 befestigen. nebenstehender Zeichnung vorberei- · Der Raum zwischen Flammrohr und ten. · Innendurchmesser a Ø 250 mm Türisolierung ist mit feuerfestem Material auszukleiden festlegen. ·... -
Seite 13: Gasarmaturmontage, Dichtheitskontrollgerät
Montage Gasarmaturmontage Dichtheitskontrollgerät VPS 504 S01 mitgelieferten Gasfilter (Bausatz) Montage Gasarmatur SKP70/MBVEF · Die richtige Einbaulage des waagerecht mit obenliegendem Deckel (2 Messanschlüsse) O-Ringes B im Gasanschlußflansch einbauen. C überprüfen. · Fließrichtung beachten. · Die Gasarmatur mit Muttern M10 so ·... -
Seite 14: Prüfung / Einstellung
Montage Kontrolle Mischeinrichtung Sekundärluft Einstellung Mischeinrichtung für Erdgas / Flüssiggas Kontrolle Mischeinrichtung · Sicherungsschraube D lösen (S. Seite 12). · Mobile Achse E entfernen. · Brennergehäuse öffnen. · Zünd- und Ionisationskabel lösen. · Die vier Schrauben der Einstellplatte (RTC) um 2 Umdrehungen lösen. ·... -
Seite 15: Gasversorgung, Elektrische Versorgung
Montage Gasversorgung Elektrische Versorgung Prüfung vor Inbetriebnahme Bei der Inbetriebnahme des Brenners Allgemeine Vorschriften für die Gas- wird gleichzeitig die Anlage unter der versorgung · Der Anschluss der Gasarmatur an Verantwortung des Installateurs oder seines Stellvertreters abgenommen. Er das Gasnetz darf nur von einer allein kann gewährleisten, dass die anerkannten Fachkraft durchgeführt Anlage den geltenden Normen und... -
Seite 16: Brennereinstelldaten
Inbetriebnahme Brennereinstelldaten Luftregulierung Brenner- Maß Luftklappenstellung (°) leistung Kleinlast Vollast Nocke V Nocke I 1100 1300 G 06.1600 VARIO 1600 1150 1400 G 06.2100 VARIO 1700 1900 2100 Obige Einstelldaten sind Grundeinstellungen. Die Werkseinstelldaten sind fett umrandet. Mir diesen Einstellungen kann im Normalfall der Brenner in Betrieb genommen werden. - Seite 17 Inbetriebnahme Luftregulierung Luftregulierung über Luftklappe Diese wird über den Stellmotor Y10 angetrieben. Die Position der Luftklappe wird durch Einstellung der Nocken I - IV festgelegt. Stellindex der Nocken Vier einstellbare Nocken Schlüssel zur Nockeneinstellung Scheibe mit Skala ; gibt Stellung der Luftklappe an Knopf zur Entkupplung der Luft- klappe von Stellantrieb Anschlußleiste...
- Seite 18 Inbetriebnahme Luftregulierung Luftregulierung über Gebläsedrehzahl für Brennerstart Bei Betrieb wird die aktuelle Frequenz Gebläsedrehzahl Um Anfahrschwingungen bei in der Anzeige des Frequenzumrich- Brennerstart zu dämpfen wird die Die Gebläsedrehzahl wird über den ters angezeigt. Drehzahl für den Zeitraum des Frequenzumrichter abhängig von der Beispiel : Position der Luftklappe gesteuert.
- Seite 19 Inbetriebnahme Luftregulierung Einstellung der Parameter Parameter Wert oder Zuordnung Nach Auswahl und Aufruf des gewünschten Menüs:: · Zu verändernden Parameter über die Tasten x oder v auswählen · Mit Taste aktuellen Parameterwert anzeigen · Mit Taste x oder v Wert erhöhen oder reduzieren (nächster Parameter) ·...
-
Seite 20: Einregulierung Des Brenners
Inbetriebnahme Einregulierung des Brenners Brenner starten Einstellnocke I des Stellantriebs Einstellung Zündlast · Kippschalter S1/H10 auf "0" stellen · Zündlast über Luftklappenöffnung einstellen · Gas- und Luftdruckwächter auf Achtung: Gebläsedrehzahl darf mittels Nocke III des Stellantriebs bei Volllast 50 Hz (Anzeige auf und Parameter Gebläsedrehzahl Minimalwerte einstellen ·... -
Seite 21: Einstellung Gasdruckwächter / Luftdruckwächter . 21 Funktionskontrolle
Inbetriebnahme Einstellung Gasdruckwächter, Luftdruckwächter Funktionskontrolle Einstellung Gasdruckwächter · Zur Einstellung Abschaltdruckes : Deckel des Gasdruckwächters abnehmen. · Brenner starten und Gasdruck vor Armatur durch androsseln des Kugelhahns auf gewünschten Abschaltwert einstellen. · Einstellscheibe im Uhrzeigersinn drehen, bis Gasdruckwächter Brenner abschaltet. Einstellung Luftdruckwächter ·... -
Seite 22: Wartung
Service Wartung Servicearbeiten an Kessel und Brenner führt ausschließlich die geschulte Fachkraft durch. Um eine turnusgemäße Durchführung der Servicearbeiten zu gewährleisten sollte dem Betreiber der Anlage der Abschluß eines Wartungsvertrages empfohlen werden. · Vor Wartungs- und Reinigungsarbei- ten, Strom abschalten. ·... - Seite 23 Service Wartung Flammrohr demontieren Ventile Filteraustausch Gas Dieser Arbeitsvorgang macht entweder Die Ventile erfordern keine besondere Der Filtereinsatz muß einmal jährlich das Öffnen der Feuerraumtür oder die Wartung. kontrolliert und wenn verschmutzt aus- Demontage des Brenners erforderlich. Es ist keine Reparatur an einem Ventil getauscht werden.
-
Seite 24: Störungsbeseitigung Brenner
Service Störungsbeseitigung Brenner Ursachen und Beseitigung von Wenn die Störung weiter besteht: Nur Originalersatzteile · Die vom Feuerungsautomat abgege- Störungen verwenden. Bei Störungen müssen die grundsätzli- benen Blink-Codes beachten und chen Voraussetzungen zum ordnungs- ihre Bedeutung aus nachstehender Hinweis: Tabelle entnehmen. gemäßen Betrieb kontrolliert werden: Nach jedem Eingriff: Mit dem als Zubehör erhältlichen Visua-... -
Seite 25: Störungsbeseitigung Frequenz
Service Störungsbeseitigung Frequenzumrichter Instandhaltung oder Sollwerten oder durch Grundsätzlich muss die Span- Der Altivar 31 erfordert keine vorbeu- Programmierbefehle zu einem nungsversorgung des Frequen- gende Wartung. Es empfiehlt sich Anhalten des Motors kommen, zumrichters ausgeschaltet jedoch, folgende Inspektionen in regel- wobei das Gerät weiterhin werden, bevor elektrische oder mäßigen Abständen durchzuführen:... - Seite 26 01/2006 - Art. Nr. 13 018 250A...
- Seite 27 01/2006 - Art. Nr. 13 018 250A...
- Seite 28 Adresse Service-Hotline ELCO Austria GmbH 0810-400010 Aredstr.16-18 2544 Leobersdorf ELCO Belgium n.v./s.a. Pontbeeklaan-53 02-4631902 1731 Zellik ELCOTHERM AG Sarganserstrasse 100 0848 808 808 7324 Vilters ELCO GmbH 0180-3526180 Dreieichstr.10 64546 Mörfelden-Walldorf ELCO France 18 rue des Buchillons 0450877624 74106 Annemasse ELCO-Rendamax B.V.
