um das Untermesser an die Spindel anzupassen,
während sich die Spindel und das Untermesser
aufeinander einstellen.
•
Möglicherweise müssen Sie weitere Anpassungen
vornehmen, wenn die Grasnarbe extrem dicht ist
oder Ihre Schnitthöhe sehr niedrig ist.
Sie benötigen die folgenden Werkzeuge, um diesen
Vorgang durchzuführen:
•
Beilagscheibe (0,05 mm) (Toro Bestellnummer
125-5611)
•
Schnittleistungspapier (Toro Bestellnummer
125-5610)
1. Stellen Sie das Mähwerk auf eine flache und
ebene Fläche.
2. Drehen Sie die Einstellschrauben des
Untermesserträgers gegen den Uhrzeigersinn,
um sicherzustellen, dass der Untermesserträger
die Spindel nicht berührt

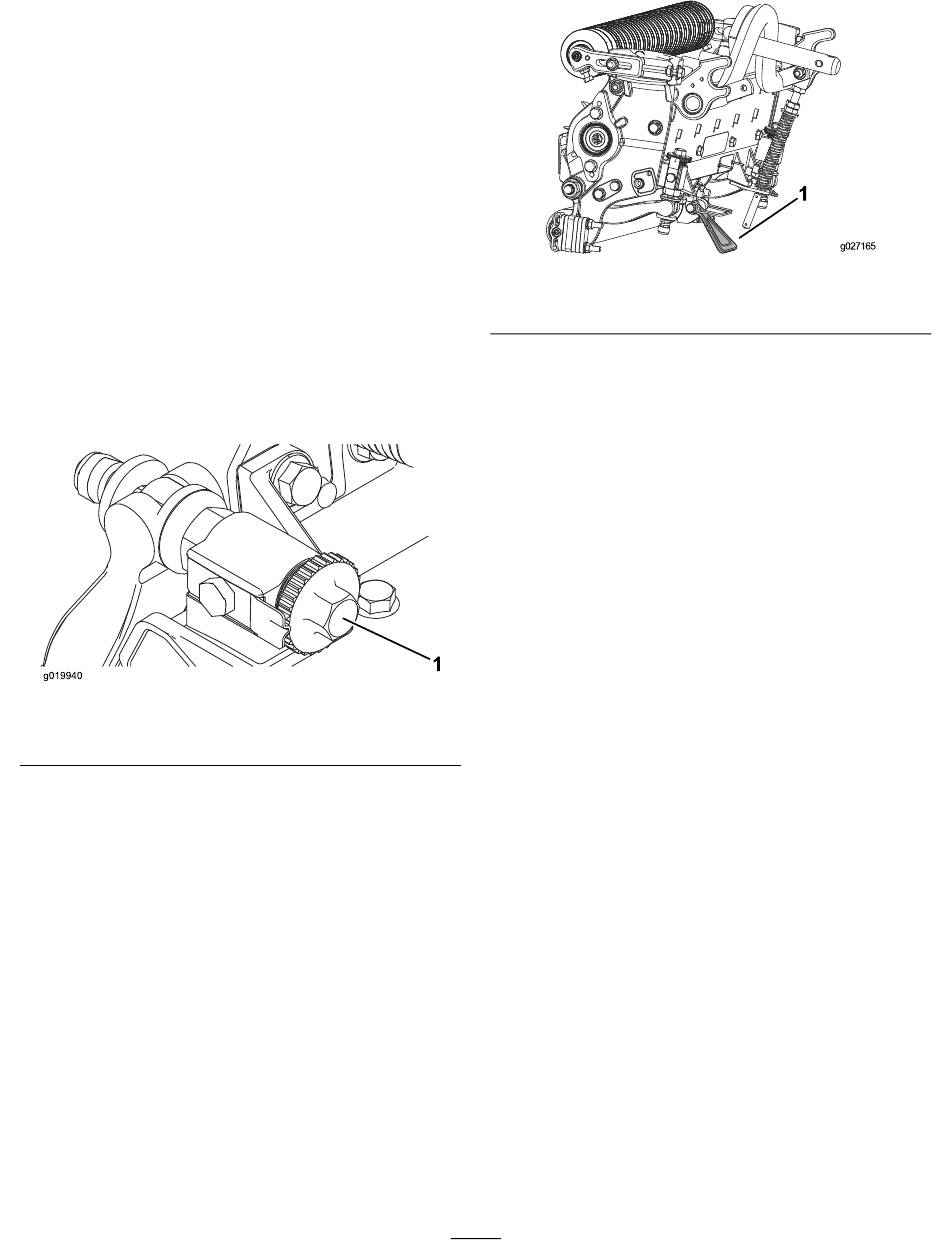

1. Einstellschraube des Untermesserträgers
3. Kippen Sie das Mähwerk, um an das
Untermesser und die Spindel zu gelangen.
Wichtig:
Stellen Sie sicher, dass die
Muttern hinten an den Einstellschrauben
des Untermesserträgers nicht auf der
Arbeitsfläche aufliegen, verwenden Sie den
Ständer (Bild 10).
(Bild 9).
Bild 9
1. Ständer
4. Drehen Sie die Spindel so, dass ein Messer
die Untermesserkante etwa 25 mm vom Ende
des Untermessers auf der rechten Seite des
Mähwerks nach innen kreuzt.
Hinweis:
Markierung an, um spätere Anpassungen zu
erleichtern.
5. Legen Sie die Beilagscheibe (0,05 mm)
zwischen das markierte Messer der Spindel und
die Untermesserkante an der Stelle, an der das
Messer die Untermesserkante überquert.
6. Drehen Sie die rechte Einstellschraube des
Untermesserträgers im Uhrzeigersinn, bis
Sie einen leichten Druck (d. h. Zug) auf die
Unterlegscheibe spüren, nehmen Sie dann
die Einstellschraube des Untermesserträgers
g019940
um 2 Klicks zurück und entfernen Sie die
Beilagscheibe.
Hinweis:
Mähwerks wirkt sich auf die andere Seite aus,
die 2 Klicks sorgen für ausreichend Spielraum,
wenn die andere Seite eingestellt wird.
Hinweis:
begonnen wird, sollten beide Seiten zunächst
durch abwechselndes Festziehen der rechten
und linken Seite einander angenähert werden.
7. Drehen Sie die Spindel langsam, sodass
dasselbe Messer, das Sie auf der rechten Seite
geprüft haben, das Untermesser etwa 25 mm
vom Ende des Untermessers auf der linken
Seite des Mähwerks nach innen kreuzt.
8. Drehen Sie die linke Einstellschraube des
Untermesserträgers im Uhrzeigersinn, bis
die Beilagscheibe mit leichtem Zug durch die
Spindel zum Untermesserspalt gedreht werden
kann.
9. Passen Sie nun nach Bedarf die rechte Seite der
Spindel ein, um einen leichten Widerstand auf
9
Bild 10
Bringen Sie auf diesem Messer eine
Die Einstellung an einer Seite des
Wenn mit einer großen Lücke
