Einbau Des Untermessers; Montieren Des Untermesserträgers - Toro Reelmaster 3550 Bedienungsanleitung

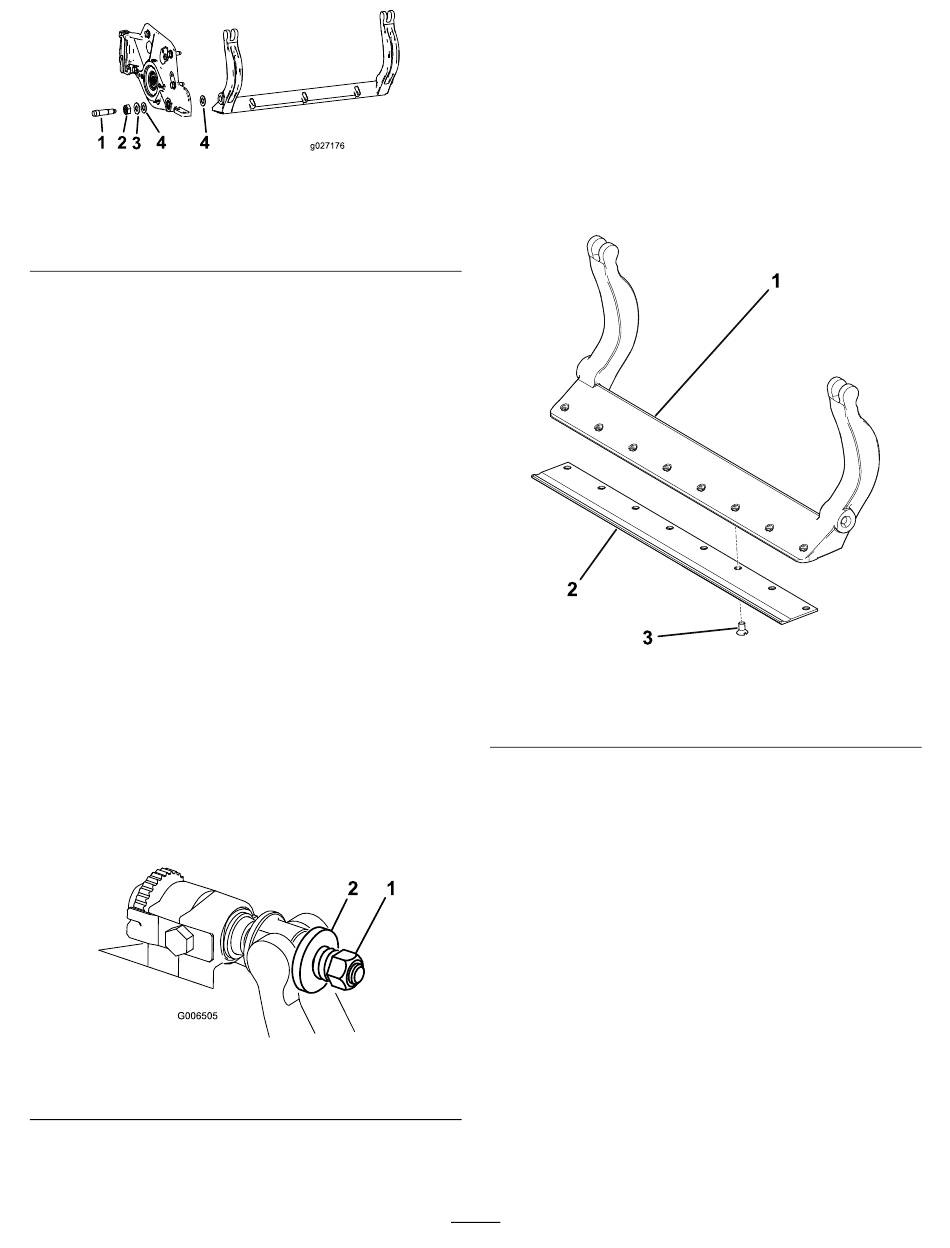

1. Schraube des
Untermesserträgers
2. Mutter
Montieren des Untermesserträgers
1. Montieren Sie den Untermesserträger.
Positionieren Sie die Befestigungsohren
zwischen der Druckscheibe und dem Einsteller
für den Untermesserträger.
2. Befestigen Sie den Untermesserträger mit den
Untermesserträgerschrauben (Muttern an den
Schrauben) und den sechs Scheiben an jeder
Seitenplatte.
Hinweis:
Legen Sie eine Nylonscheibe an jede
Seite des Seitenplattenansatzes. Legen Sie
eine Stahlscheibe außen auf jede Nylonscheibe
(Bild 30).
3. Ziehen Sie die Schrauben des Untermesserträ-
gers mit 37-45 N·m an.
Hinweis:
Ziehen Sie die Sicherungsmuttern
an, bis sich die Stahlscheibe außen nicht
mehr dreht und kein Spiel am Ende vorhanden
ist, ziehen Sie jedoch nicht zu stark an oder
verbiegen Sie die Seitenplatten. Die Scheiben
innen können einen Abstand aufweisen.
4. Ziehen Sie die Federspannungsmutter an, bis
die Feder zusammengedrückt ist, drehen Sie sie
dann eine ½ Umdrehung heraus
1. Federspannungsmutter
Bild 30
3. Metallscheibe
4. Nylonscheibe
(Bild 31).
Bild 31
2. Feder

Einbau des Untermessers

1. Entfernen Sie Rost, Ablagerungen und
Korrosion von der Oberfläche des Untermessers
und tragen Sie eine dünne Schicht Öl auf die
Oberfläche des Untermessers auf.
2. Reinigen Sie die Schraubengewinde.
g027176
3. Tragen Sie Gewindesicherungslack auf
die Schrauben auf und befestigen Sie das
Untermesser wie folgt
1. Untermesserträger
2. Untermesser
A. Ziehen Sie die zwei äußeren Schrauben
auf ein Drehmoment von 1 N·m an, siehe
Bild 33.
B. Fangen Sie in der Mitte des Untermessers
an und ziehen Sie die Schrauben mit
23-28 N·m fest, siehe
g006505
20
(Bild 32):
Bild 32
3. Schraube
Bild 33.
g279161
