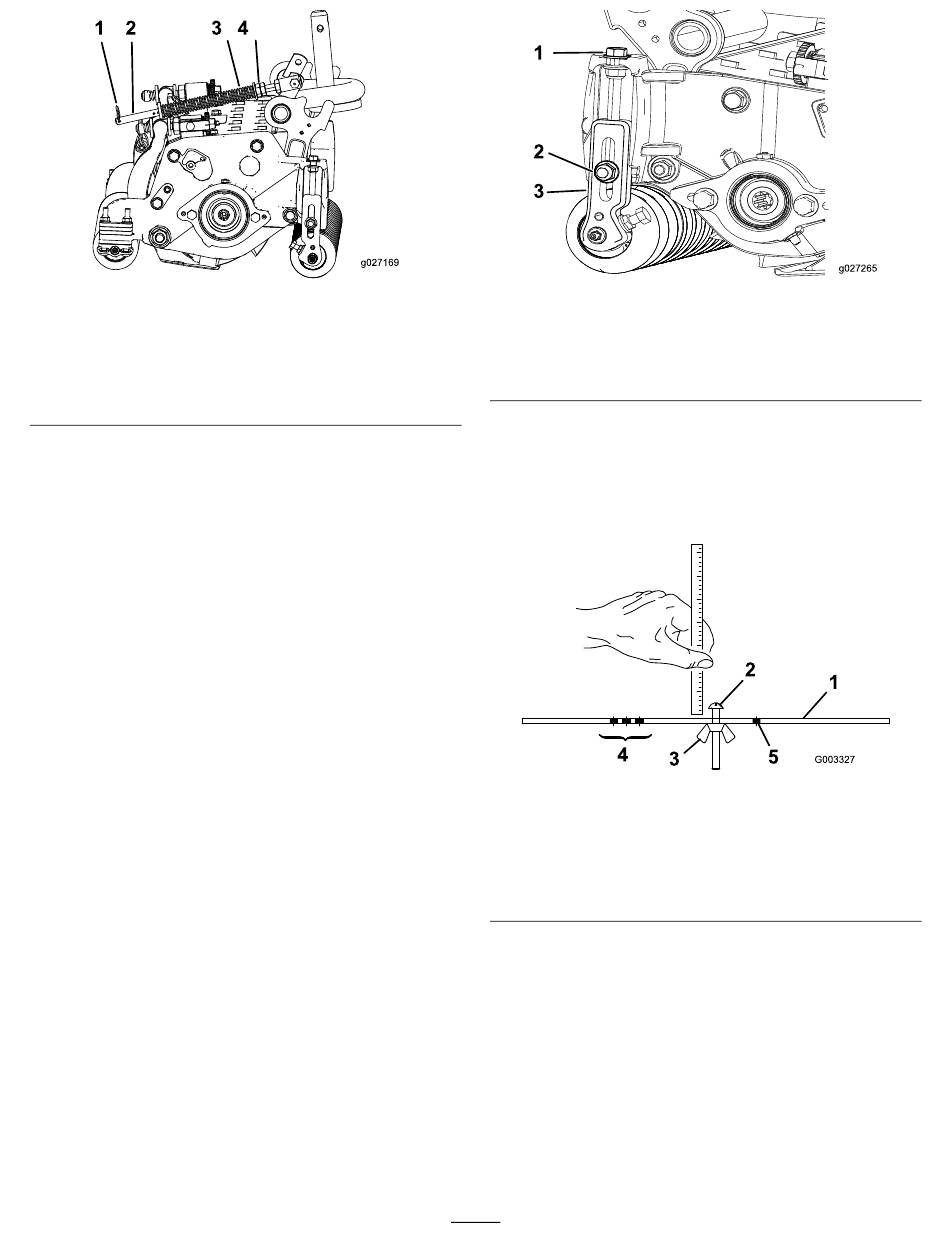

Einstellen Der Schnitthöhe - Toro Reelmaster 3550 Bedienungsanleitung

1. Rasenkompensierungsfeder
2. Splint
3. Federstange
4. Sechskantmutter
2. Ziehen Sie die Sechskantmuttern vorne an der
Federstange an, bis die komprimierte Länge der
Feder 12,7 cm beträgt, siehe
Hinweis:
Verkürzen Sie die Federlänge um
1,3 cm, wenn Sie in unebenem Terrain arbeiten.
Der Bodenkontur wird nicht so genau gefolgt.
Hinweis:
Stellen Sie die Rasenausgleichsein-
stellung zurück, wenn die Schnitthöheneinstel-
lung oder die Schnittschärfe geändert wird.
Einstellen der Schnitthöhe
Hinweis:
Montieren Sie für Schnitthöhen über
2,54 cm das Schnitthöhenerweiterungskit.
1. Lösen Sie die Sicherungsmuttern, mit denen die
Schnitthöhenhalterungen an den Seitenplatten
des Mähwerks befestigt sind
Bild 13
Bild 13.
(Bild 14).
g027169
1. Einstellschraube
2. Sicherungsmutter
3. Schnitthöheneinstellhalterung
2. Lösen Sie die Mutter an der Messlehre
15) und stellen Sie die Einstellschraube
auf die gewünschte Schnitthöhe ein. Der
Abstand zwischen dem unteren Ende des
Schraubenkopfs und der Stirnseite der
Messlehre ist die Schnitthöhe.
1. Messlehre
2. Höhenstellschraube
3. Mutter
3. Haken Sie den Schraubenkopf an die
Schnittkante des Untermessers ein, und stützen
Sie das hintere Ende der Leiste auf der Heckrolle
ab (Bild 16).
4. Drehen Sie die Einstellschraube, bis die vordere
Rolle die Messleiste berührt
Sie beide Enden der Rolle ein, bis die ganze
Rolle parallel zum Untermesser ist.
11
Bild 14
(Bild
Bild 15
4. Für die Einstellung der
Groomerhöhe (HOG)
verwendete Löcher
5. Nicht verwendetes Loch
(Bild 16). Stellen
g027265
g003327
