Wartung des Untermessers

Die Verschleißgrenzen der Untermesserleistung sind in der folgenden Tabelle aufgeführt.
Wichtig:
Der Betrieb des Mähwerks mit dem Untermesser unterhalb der Verschleißgrenze kann zu
einem schlechten Nachschnittbild führen und die Standsicherheit des Untermessers bei Stößen
beeinträchtigen.
Untermesser
Niedrige Schnitthöhe
(Modell 03489)
EdgeMax® niedrige
Schnitthöhe
(Modell 03485)
(Modell 03487)
Verlängerte niedrige
Schnitthöhe (optional)
Verlängerte EdgeMax®
niedrige Schnitthöhe
(optional)
EdgeMax®
(Modell 03484)
(Modell 03486)
Standard (optional)
Profiausführung
(optional)
Empfohlene obere und vordere Schleifwinkel des
Untermessers (Bild 24)
1. Verschleißgrenze Untermesser*
2. Schleifwinkel oben
3. Schleifwinkel vorne
Hinweis:
Alle Messungen der Verschleißgrenze des
Untermessers beziehen sich auf die Unterseite des
Untermessers (Bild 25)
Tabelle der Verschleißgrenzen des Untermessers
Bestellnr.
121-3167 (46 cm)
110-4084 (56 cm)
137-0830 (46 cm)
137-0832 (56 cm)
120-1640 (56 cm)
119-4280 (56 cm)
137-0831 (46 cm)
137-0833 (56 cm)
121-3166 (46 cm)
108-9096 (56 cm)
110-4074 (56 cm)

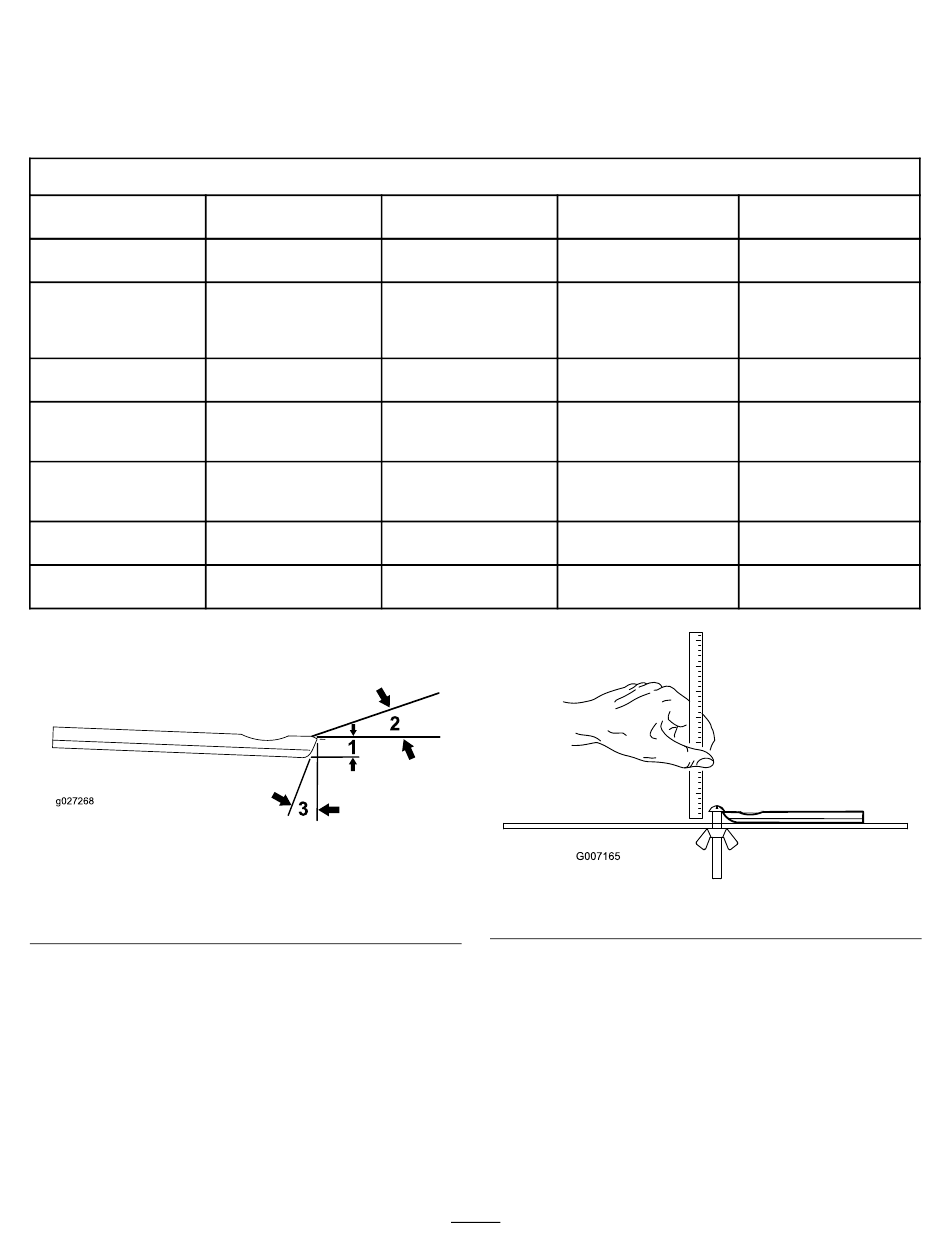

Bild 24
Höhe der
Untermesserlippe*
5,6 mm
5,6 mm
5,6 mm
5,6 mm
6,9 mm
6,9 mm
9,3 mm
g027268
Prüfen des oberen Schleifwinkels
Die Neigung, den Sie zum Schleifen der Untermesser
verwenden, spielt eine große Rolle.
Prüfen Sie mit dem Neigungsmesser
(Toro-Bestellnummer 131-6828) und der
Neigungsmesserbefestigung (Toro-Bestellnummer
131-6829) die von der Schleifmaschine erstellte
Neigung und korrigieren Sie dann mögliche
Ungenauigkeiten der Schleifmaschine.
18
Verschleißgrenze*
Obere/vordere Winkel
4,8 mm
4,8 mm
4,8 mm
4,8 mm
4,8 mm
4,8 mm
4,8 mm
Bild 25
Schleifwinkel
10/5 Grad
10/5 Grad
10/10 Grad
10/10 Grad
10/5 Grad
10/5 Grad
10/5 Grad
g007165
