Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
EdgeSeries
mit Radialspindel oder
vorwärtsdrehenden Spindel
mit 8 oder 11 Messern (46 cm
oder 56 cm)

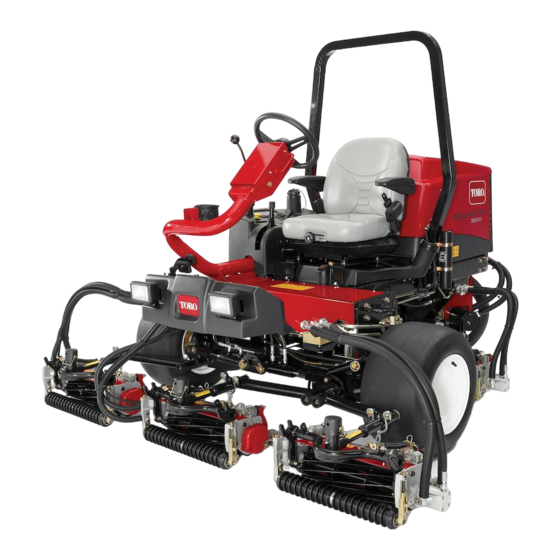

Zugmaschine Reelmaster
Modellnr. 03485—Seriennr. 405600000 und höher
Modellnr. 03486—Seriennr. 405600000 und höher
Modellnr. 03487—Seriennr. 405502700 und höher
Modellnr. 03488—Seriennr. 405700000 und höher
Modellnr. 03489—Seriennr. 400000000 und höher
Form No. 3438-784 Rev A
™
DPA-Mähwerk
®
3550 oder 3555
*3438-784* A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Reelmaster 3550
Inhaltszusammenfassung für Toro Reelmaster 3550
- Seite 1 Zugmaschine Reelmaster ® 3550 oder 3555 Modellnr. 03485—Seriennr. 405600000 und höher Modellnr. 03486—Seriennr. 405600000 und höher Modellnr. 03487—Seriennr. 405502700 und höher Modellnr. 03488—Seriennr. 405700000 und höher Modellnr. 03489—Seriennr. 400000000 und höher *3438-784* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
1. Position der Modell- und Seriennummern Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts. Modellnr. Auf Toro.com finden Sie Informationen hinsichtlich Produktsicherheit und Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers, oder Seriennr. Registrierung des Produkts. -
Seite 3: Sicherheit
Sicherheit 1 Anbringen des Schmiernippels der Spindel............5 2 Einstellen des Mähwerks ......... 6 Diese Maschine erfüllt EN ISO 5395 und 3 Einbau der Spindelmotoren ......6 ANSI B71.4-2017. Produktübersicht ............7 Technische Daten ..........7 Allgemeine Sicherheit Anbaugeräte/Zubehör ........7 Betrieb .............. -
Seite 4: Sicherheitshinweise Schnittmesser
Tauschen Sie abgenutzte oder beschädigte • Aufkleber aus. Denken Sie bei Maschinen mit mehreren Schnittmessern daran, dass ein sich bewegendes • Verwenden Sie nur von Toro zugelassenes Messer das Mitdrehen anderer Messer Zubehör, Anbaugeräte und Ersatzteile. verursachen kann. Sicherheitshinweise Schnittmesser Ein abgenutztes oder beschädigtes Messer kann... -
Seite 5: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Anbringen des Schmiernippels der Gerader Schmiernippel Spindel. – Keine Teile werden benötigt Einstellen des Mähwerks. O-Ring Einbau der Spindelmotoren. Sechskantschrauben (können vormontiert vorliegen) Medien und zusätzliche Artikel... -
Seite 6: Einstellen Des Mähwerks
Einbau der Spindelmotoren Für diesen Arbeitsschritt erforderliche Teile: O-Ring g031255 Sechskantschrauben (können vormontiert vorliegen) Bild 4 1. Sechskantschraube (2) 3. Schmiernippel Verfahren 2. Stellschraube 4. Fettöffnung Wichtig: Bevor Sie die Spindelmotoren einbauen, beschaffen und installieren Sie die Bringen Sie den geraden Schmiernippel an (Bild Gegengewichte oder anderes Zubehör auf der gegenüberliegenden Seite der Mähwerke von... -
Seite 7: Produktübersicht
Verwenden Sie, um die optimale Leistung und öffnen. Sicherheit zu gewährleisten, nur Originalersatzteile Lösen Sie die Schraube, mit der das Schutzblech an und -zubehörteile von Toro. Ersatzteile und Zubehör der linken Seitenplatte befestigt ist, um das hintere anderer Hersteller können gefährlich sein und eine Schutzblech (Bild 6) zu öffnen. -
Seite 8: Einstellen Des Untermessers Auf Die Spindel
Kontrollieren Sie nach Abschluss dieses Verfahrens Kanten zu erhalten (weitere Angaben finden Sie stets die Leistung des Mähwerks unter Ihren in der Toro Anleitung zum Schärfen von Spindel- Einsatzbedingungen. Möglicherweise müssen Sie und Sichelmähern, Formular-Nr. 09168SL). weitere Anpassungen vornehmen, um eine optimale Schnittleistung zu erzielen. - Seite 9 Möglicherweise müssen Sie weitere Anpassungen vornehmen, wenn die Grasnarbe extrem dicht ist oder Ihre Schnitthöhe sehr niedrig ist. Sie benötigen die folgenden Werkzeuge, um diesen Vorgang durchzuführen: • Beilagscheibe (0,05 mm) (Toro Bestellnummer 125-5611) • Schnittleistungspapier (Toro Bestellnummer g027165 Bild 10 125-5610) Stellen Sie das Mähwerk auf eine flache und...
-
Seite 10: Einstellen Der Heckrolle
der Beilagscheibe zwischen demselben Messer Senken Sie die Rolle und die Schrauben von und demselben Untermesser zu erhalten. den Montageflanschen und den Distanzstücken der Seitenplatte ab. Wiederholen Sie die Schritte so oft, bis die Beilagscheibe mit leichtem Widerstand durch Legen Sie die Distanzstücke auf die Schrauben beide Lücken geschoben werden kann, jedoch auf den Rollenhalterungen. -
Seite 11: Einstellen Der Schnitthöhe
g027265 g027169 Bild 14 Bild 13 1. Einstellschraube 1. Rasenkompensierungsfeder 2. Sicherungsmutter 2. Splint 3. Schnitthöheneinstellhalterung 3. Federstange 4. Sechskantmutter Lösen Sie die Mutter an der Messlehre (Bild 15) und stellen Sie die Einstellschraube Ziehen Sie die Sechskantmuttern vorne an der auf die gewünschte Schnitthöhe ein. - Seite 12 g027266 Bild 16 Wichtig: Bei einer ordnungsgemäßen Einstellung berühren die vordere und hintere Rolle die Messlehre, und die Schraube schließt mit dem Untermesser ab. Dies gewährleistet eine identische Schnitthöhe an beiden Seiten des Untermessers. Ziehen Sie die Muttern an, um die Einstellung zu arretieren.
- Seite 13 Schnitthöhentabelle Schnitthöhenein- Aggressivität des Anzahl der hinteren Anzahl der Mit installierten Distanzstücke Kettenglieder Groomer-Kits** stellung Schnitts 0,64 cm Weniger Normal Mehr 0,95 cm Weniger Normal Mehr 1,27 cm Weniger Normal Mehr 1,56 cm Weniger Normal Mehr 1,91 cm Weniger Normal Mehr 2,22 cm Weniger...
-
Seite 14: Begriffe Der Schnitthöhentabelle
Ermitteln Sie mit der folgenden Tabelle, welches Untermesser am besten für die gewünschte Schnitthöhe geeignet ist. Untermesser/Schnitthöhentabelle Untermesser Bestellnr. Höhe der Untermesserlippe Schnitthöhe Niedrige Schnitthöhe 121-3167 (46 cm) 5,6 mm 6,4 bis 12,7 mm (Modell 03489) 110-4084 (56 cm) EdgeMax® niedrige 5,6 mm 6,4 bis 12,7 mm Schnitthöhe... -
Seite 15: Hintere Distanzstücke
Distanzstücken unter dem Montageflansch der Seitenplatte die Aggressivität des Mähwerks. Alle Mähwerke einer bestimmten Maschine müssen auf die gleiche Aggressivität des Schnitts eingestellt sein (Anzahl der hinteren Distanzstücke, Toro Bestellnr. 106-3925); andernfalls könnte das Erscheinungsbild des Nachschnitts negativ beeinflusst werden (Bild 18). -
Seite 16: Wartung
Wartung Einfetten der Mähwerke Die fünf Schmiernippel jedes Mähwerks (Bild Verwenden des Ständers regelmäßig mit Lithiumfett Nr. 2 schmieren. Es gibt zwei Schmierstellen an der vorderen beim Kippen des Mähwerks Rolle, zwei an der hinteren Rolle und eine an der Verzahnung zwischen Rolle und Motor. -
Seite 17: Hinterschleifen Der Spindel
Hinterschleifen der Spindel Hinweis: Um die Kante der Spindel und des Untermessers länger scharf zu halten, prüfen Sie Die neue Spindel hat eine Kante von 1,3 mm bis nach dem Schleifen der Spindel und/oder des 1,5 mm und einen Hinterschliff von 30°. Untermessers nach dem Mähen von zwei Fairways den Kontakt zwischen Spindel und Untermesser Wenn die Kante breiter als 3 mm ist, tun Sie... -
Seite 18: Wartung Des Untermessers
(Bild Die Neigung, den Sie zum Schleifen der Untermesser verwenden, spielt eine große Rolle. Prüfen Sie mit dem Neigungsmesser (Toro-Bestellnummer 131-6828) und der Neigungsmesserbefestigung (Toro-Bestellnummer 131-6829) die von der Schleifmaschine erstellte Neigung und korrigieren Sie dann mögliche Ungenauigkeiten der Schleifmaschine. -
Seite 19: Warten Des Untermesserträgers
Warten des Untermesser- Positionieren Sie den Neigungsmesser an der Unterseite des Untermessers, wie in Bild 26 trägers abgebildet. Entfernen des Untermesserträgers Drehen Sie die Einstellschrauben des Untermesserträgers nach links um den Abstand zwischen Untermesser und Spindel zu vergrößern (Bild 28). g034113 Bild 26 2. -
Seite 20: Einbau Des Untermessers
Einbau des Untermessers Entfernen Sie Rost, Ablagerungen und Korrosion von der Oberfläche des Untermessers und tragen Sie eine dünne Schicht Öl auf die Oberfläche des Untermessers auf. Reinigen Sie die Schraubengewinde. g027176 Tragen Sie Gewindesicherungslack auf Bild 30 die Schrauben auf und befestigen Sie das 1. -
Seite 21: Wartung Der Hd-Dual Point Adjuster (Dpa)
Wartung der HD-Dual Point Adjuster (DPA) Entfernen Sie alle Teile (siehe Installationsan- weisungen für das HD DPA-Kit und Bild 34). Tragen Sie ein korrosionshemmendes Schmiermittel auf die Innenseite des Buchsenbereichs am Mittelrahmen des Mähwerks auf (Bild 34). Richten Sie die Passfedern an den Bundbuchsen auf die Schlitze im Rahmen aus und installieren Sie die Buchsen (Bild... -
Seite 22: Wartung Der Rolle
Wartung der Rolle Tragen Sie ein korrosionshemmendes Schmiermittel auf die Gewinde der Einstellschraube des Untermesserträgers Für die Wartung der Rolle sind das auf, die in den Welleneinsteller passt. Rollenüberholungskit (Teile-Nr. 114-5430) und den Werkzeugkasten zum Überholen Die Einstellschraube des Untermesserträgers in der Rolle (Teile-Nr. - Seite 23 g007790 Bild 35 6. Lagermutter 1. Rollenüberholungskit (Bestellnr. 114-5430) 7. Werkzeug der inneren Dichtung 2. Werkzeugkasten zum Überholen der Rolle (Bestellnr. 115-0803) 3. Innere Dichtung 8. Unterlegscheibe 4. Lager 9. Lager/Werkzeug der äußeren Dichtung 5. Äußere Dichtung...
- Seite 24 Hinweise:...
- Seite 25 Hinweise:...
-
Seite 26: Einbauerklärung
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß allen Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann. - Seite 27 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
- Seite 28 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Ihr offizielles Toro Service Center.
