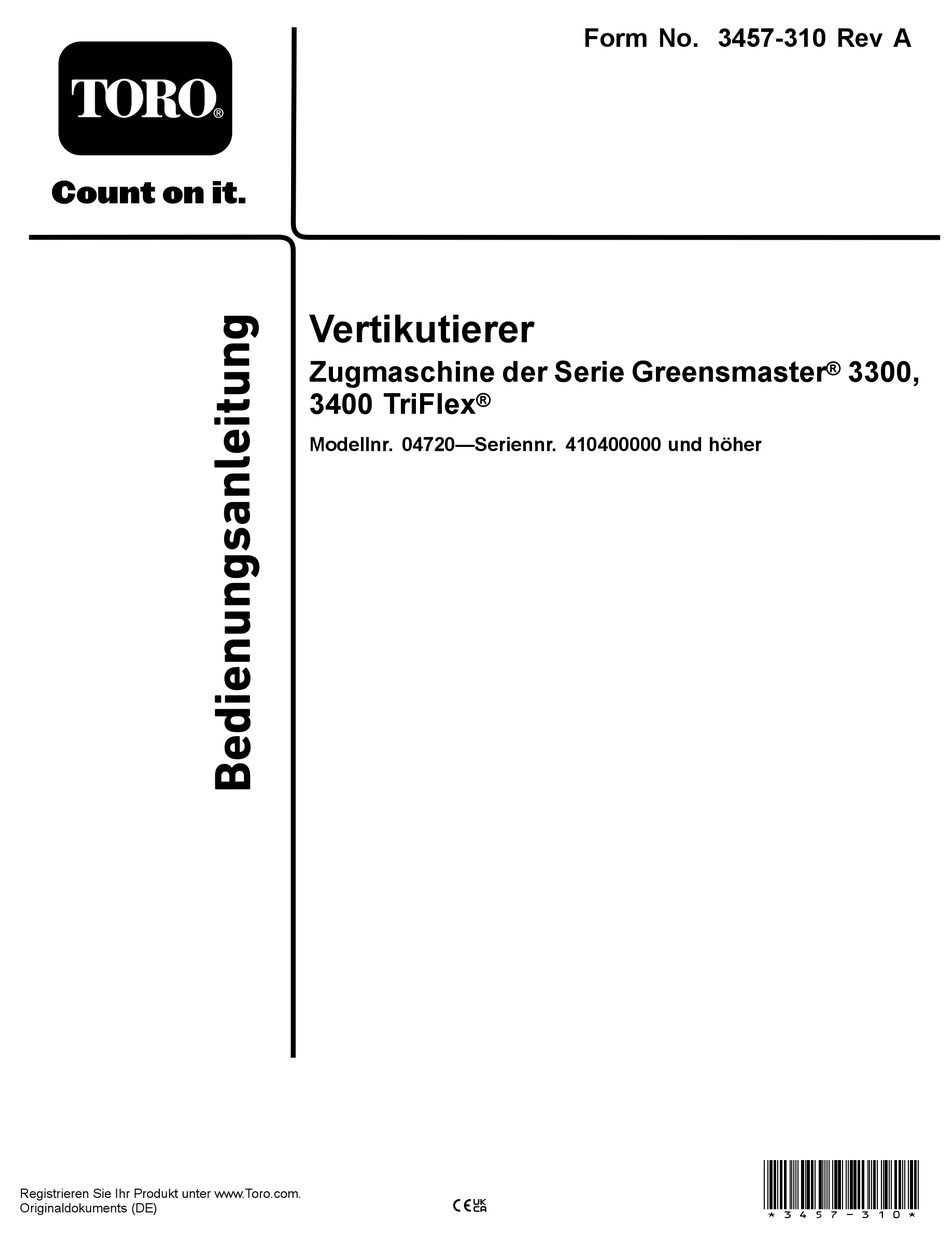

- Seite 1 Form No. 3457-310 Rev A Vertikutierer Zugmaschine der Serie Greensmaster ® 3300, 3400 TriFlex ® Modellnr. 04720—Seriennr. 410400000 und höher *3457-310* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Einführung
Modellnr. und Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Seriennr. Produkts. Wenden Sie sich an den Toro-Vertragshändler In dieser Anleitung werden potenzielle Gefahren oder Kundendienst, wenn Sie eine Serviceleistung, angeführt und Sicherheitshinweise werden vom Originalersatzteile von Toro oder weitere... -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit Sicherheit ..............3 Diese Maschine erfüllt EN ISO 5395 und Allgemeine Sicherheit......... 4 ANSI B71.42017. Sicherheit der Schneideinheit ......4 • Lesen, verstehen und befolgen Sie vor dem Sicherheitshinweise zum Messer ....... 4 Einsatz des Vertikutierers alle Anweisungen in den Sicherheits- und Bedienungsschilder .... -
Seite 4: Allgemeine Sicherheit
Ihren offiziellen Toro Vertragshändler. Sicherheit der • Verwenden Sie nur Originalersatzteile und Schneideinheit -zubehörteile von Toro, um die optimale Leistung und Sicherheit zu gewährleisten. Ersatzteile und • Die Schneideinheit ist nur dann eine komplette Zubehör anderer Hersteller können gefährlich Maschine, wenn es auf einer Zugmaschine sein und eine Verwendung könnte die Garantie... -
Seite 5: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsauf- kleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie be- schädigte oder verloren gegangene Aufkleber aus. decal137-9706 137-9706 1. Verletzungsgefahr für Hände und Füße: Stellen Sie den Motor ab, ziehen Sie den Schlüssel ab, ziehen Sie den Zündkerzenstecker ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. -
Seite 6: Einrichtung
Einrichtung Einbauen der Frontrolle Keine Teile werden benötigt Verfahren Der Vertikutierer wird ohne Frontrolle geliefert. Montieren Sie die Rolle mit den losen Teilen, g016700 Bild 3 die dem Vertikutierer beiliegend, und den Installationsanweisungen für die Rolle. 1. Messlehre Lösen Sie beide Muttern für die Schnitthöhe, wenn die Heckrolle die ebene Fläche berühren. -
Seite 7: Montieren Des Vertikutierers
Montieren der elektrischen Gegengewichte Keine Teile werden benötigt Verfahren Hinweis: Wenn die Vertikutiereinheit an einer g379284 Bild 4 Maschine mit elektrischen Spindelmotoren angebaut wird, müssen Sie ein zusätzliches elektrisches 1. Einstellschraube 3. Messlehre Gegengewicht zum vorhandenen Gegengewicht 2. Bundmutter einsetzen. Lösen Sie die Bundmutter an der Rolleneinheit. -
Seite 8: Produktübersicht
Liste der zugelassenen Anbaugeräte und des Zubehörs. Verwenden Sie nur Originalersatzteile und -zubehörteile von Toro, um die optimale Leistung und Sicherheit zu gewährleisten. Ersatzteile und Zubehör anderer Hersteller können gefährlich sein und eine Verwendung könnte die Garantie ungültig machen. -
Seite 9: Wartung
Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Zerlegen der Vertikutiermesser-Baugruppe Zerlegen Sie die Vertikutiermesser-Baugruppe, wenn Sie ein Messer auswechseln oder die Lager austauschen müssen. Halten Sie die Klemmmutter am Ende der Baugruppe, das die Unterlegscheibe enthält, in einem Schraubstock. - Seite 10 g379283 Bild 7 1. Indexloch Ziehen Sie den Keilwelleneinsatz mit dem Gewinde, die Sechskantschraube und die Klemmmutter mit einem Drehmoment von 108 bis 135 N∙m an.
-
Seite 11: Warten Der Rolle
Warten der Rolle Für das Warten der Grünsrolle ist ein Kit zum Überholen der Grünsrolle (Bestellnummer 140-5552) und ein Werkzeugkit (Bestellnummer 140-5553) (Bild 8) erhältlich. Das Kit zum Überholen der Rolle enthält alle Lager, Lagermuttern und Dichtungen, die für eine Überholung einer Rolle benötigt werden. Der Werkzeugkasten zum Überholen der Rolle enthält alle Werkzeuge und die Installationsanweisungen, die für eine Überholung der Rollen mit dem Kit zum Überholen der Rollen benötigt werden. - Seite 12 Hinweise:...
-
Seite 13: Einbauerklärung
Einbauerklärung The Toro Company, 8111 Lyndale Ave., South Bloomington, MN, USA erklärt, dass das (die) folgende(n) Gerät(e) den aufgeführten Richtlinien entsprechen, wenn es (sie) gemäß der beiliegenden Anweisungen an bestimmten Toro Modellen montiert werden, wie in der relevanten Konformitätsbescheinigung angegeben. - Seite 14 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Modelle von Toro eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß allen Anweisungen, wenn sie als konform mit allen relevanten Vorschriften erklärt werden kann.
- Seite 15 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro-Vertragshändler wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Ihr offizielles Toro Service Center.
