Einrichtung

Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
Medien und zusätzliche Artikel
Beschreibung
Bedienungsanleitung
Ersatzteilkatalog (nicht enthalten) –
Informationen zur Bestellung des
Ersatzteilkatalogs finden Sie auf der
beigefügten Postkarte.
Hinweis:
Bestimmen Sie die linke und rechte Seite
der Maschine anhand der üblichen Betriebsposition.
1
Anbringen des
Schmiernippels der Spindel
Für diesen Arbeitsschritt erforderliche Teile:
1 Gerader Schmiernippel
Verfahren
Bringen Sie den Schmiernippel an der
Spindelmotorseite des Mähwerks an. Siehe
Bild 3, um die Position der Spindelmotoren basierend
auf der Position des Mähwerks an der Maschine zu
bestimmen.
Beschreibung
Gerader Schmiernippel
Keine Teile werden benötigt
O-Ring
Sechskantschrauben (können
vormontiert vorliegen)
Menge
1
–
1
2
Menge
1
Überprüfen Sie das Material und bewahren Sie es an
–
einem geeigneten Ort auf.
1. Mähwerk 1
2. Mähwerk 2
3. Mähwerk 3
4. Mähwerk 4
1. Entfernen Sie die Stellschraube an der
Seitenplatte des Spindelmotors und entsorgen
Sie diese
5
Verwendung
Anbringen des Schmiernippels der
Spindel.
Einstellen des Mähwerks.
Einbau der Spindelmotoren.
Verwendung

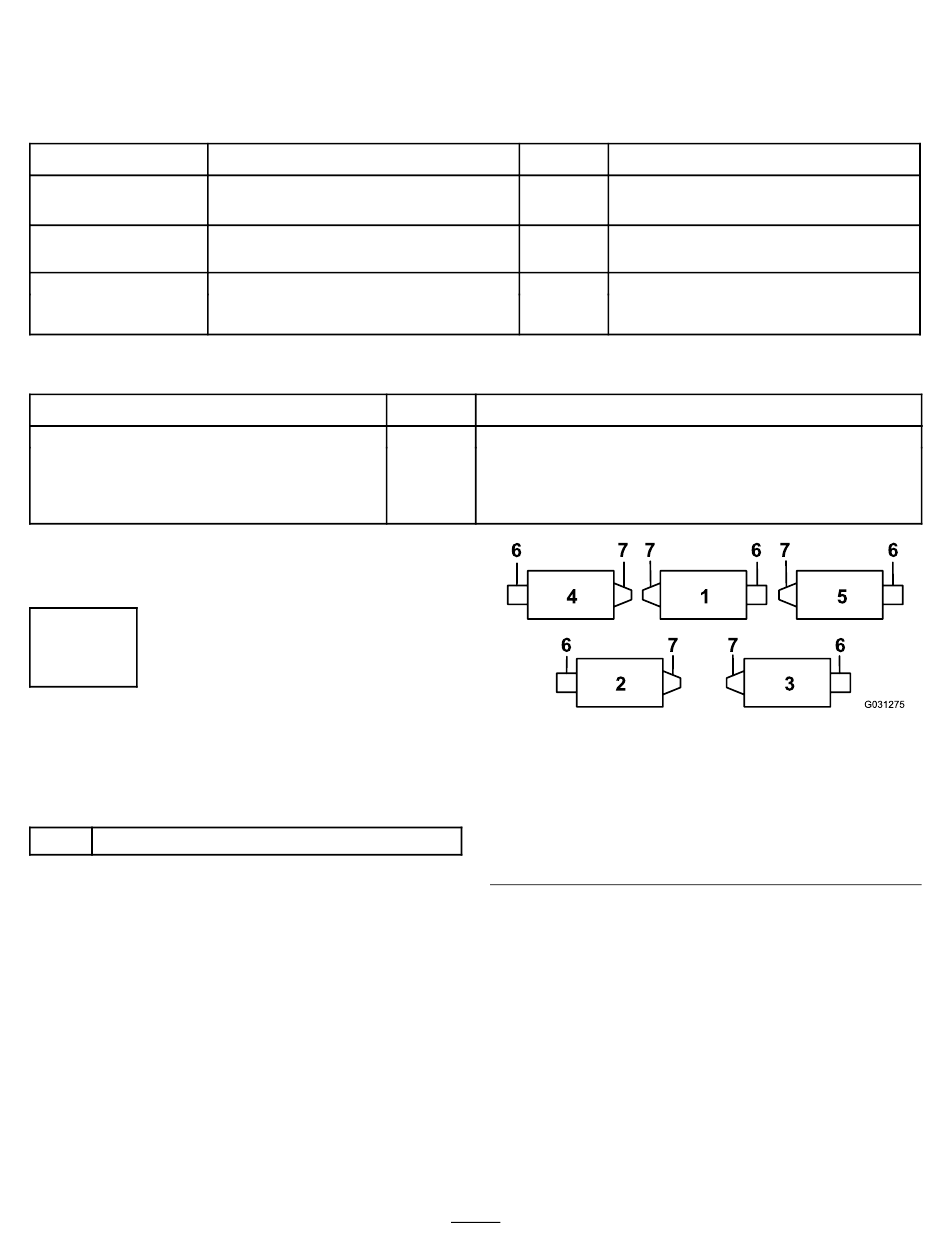

Bild 3
5. Mähwerk 5
6. Spindelmotor
7. Gewicht oder anderes
Zubehör (separat
erhältlich)
(Bild 4).
g031275
