Tabelle 3-1

Kanal LED-Taster

Funktion
Ein / Aus
Programmiermodus
108147_de_00
Beschreibung des CBMC E4 24DC/1-4A+ IOL und CBMC E4 24DC/1-10A IOL
3.3

Anschluss- und Bedienelemente

1
1
2
3
4

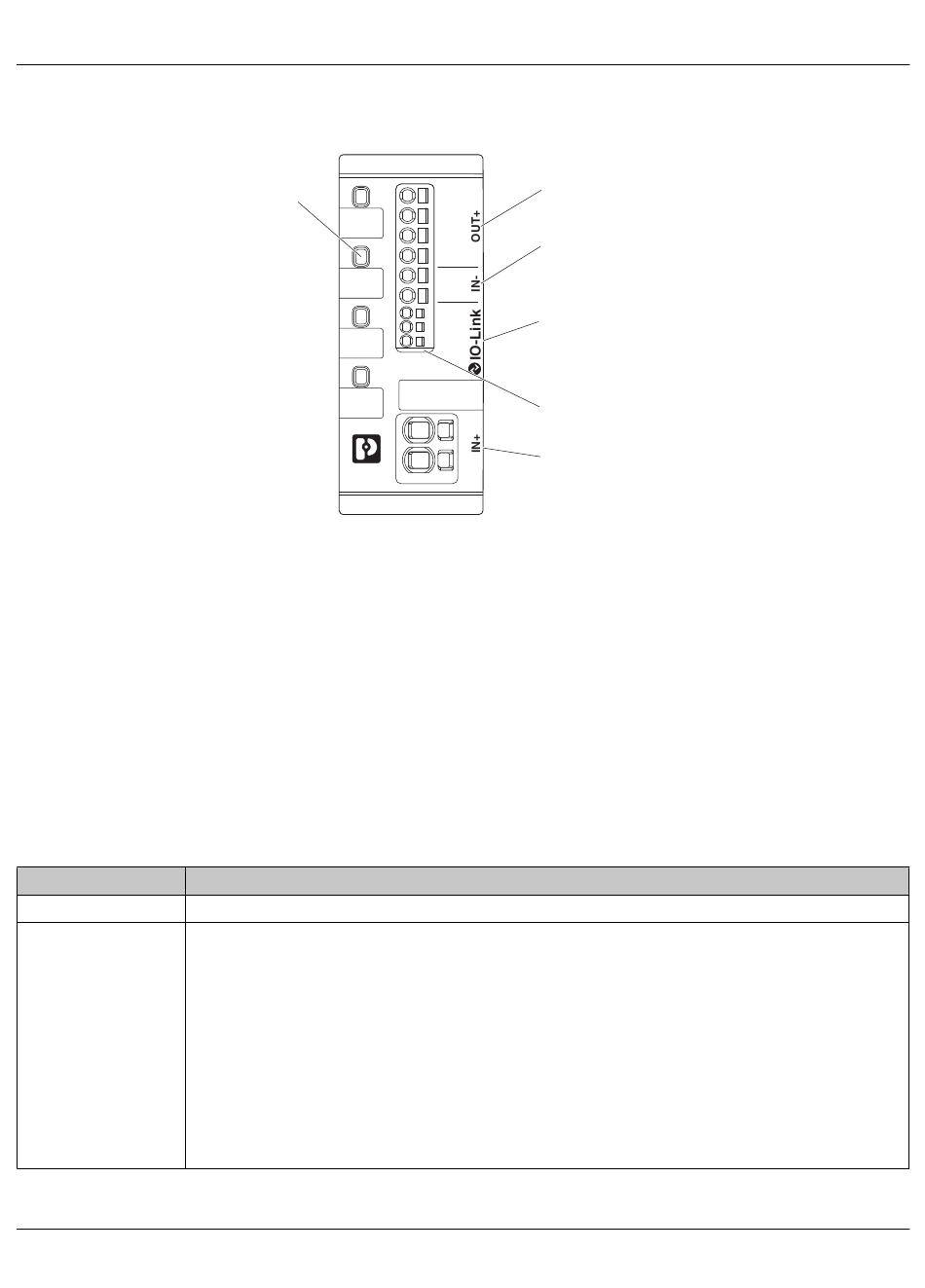

Bild 3-3
1. Kanal LED-Taster
2. Geschütze Ausgänge
3. Einspeisung 24 V DC
4. IO-Link-Schnittstelle
5. IO-Link-LED
3.3.1 Kanal LED-Taster
Der Kanal LED-Taster des CBMC E4 ... IOL ist ein multifunktionaler Taster. Über ihn lässt
sich der Kanalzustand komplett beeinflussen.
Beschreibung
Über ein kurzes betätigen des Tasters (<2 Sekunden) lässt sich der Kanal ein- bzw. ausschalten.
– Über ein längeres Betätigen des Kanal LED-Tasters (>2 Sekunden) wird für den jeweils zuge-
hörigen Kanal der Programmiermodus aktiviert.
Dies wird durch ein gelbes blinken der Kanal LED signalisiert.
– Nun lässt sich über die an der LED angezeigte Blinkfolge der aktuell eingestellte Nennstrom
auslesen.
– Desweiteren ist es möglich, über ein wiederholtes, kurzes betätigen des LED-Tasters einen
neuen Nennstrom einzugeben.
Beispielsweise 4-maliges Betätigen für 4 Ampere.
– Im Anschluss lässt sich der angestrebte Nennstrom über die LED-Blinkfolge kontrollieren.
– Mit Hilfe einer längeren Betätigung (> 2 Sekunden) wird der neue Nennstrom für den Kanal
übernommen.
2
1
2
3
3
4
1
2
L+
4
C/Q
L-
CBMC
5
1
3
2
CBMC E4 ... IOL Bedienelemente
