Verwandte Anleitungen für Phoenix Contact CBMC E4 24DC/1-4A+ IOL
Inhaltszusammenfassung für Phoenix Contact CBMC E4 24DC/1-4A+ IOL

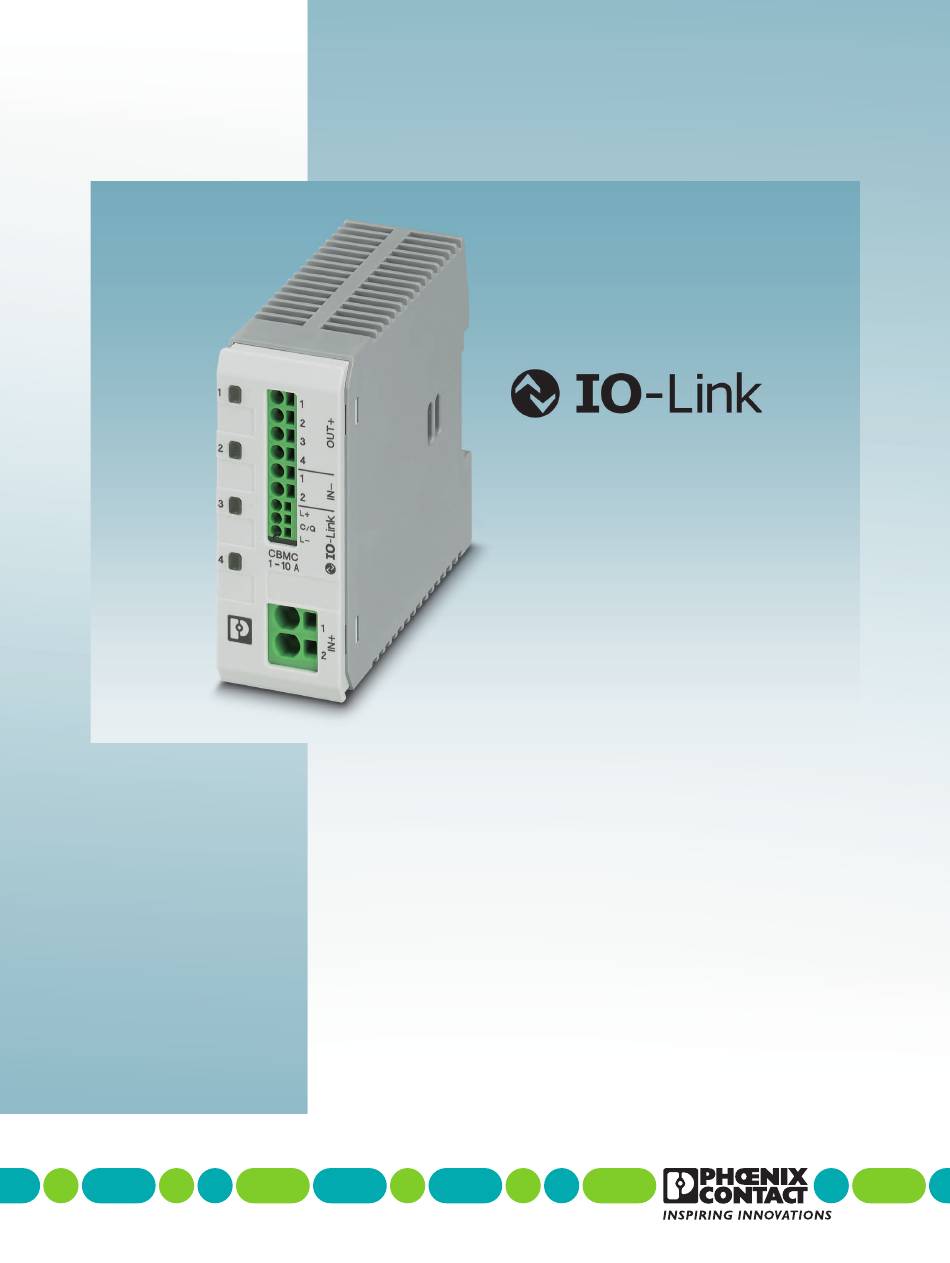

- Seite 1 Mehrkanaliger elektronischer Geräteschutzschalter mit IO-Link-Schnittstelle Anwenderhandbuch...
- Seite 2 UM DE CBMC E4 ... IOL, Revision 00 2017-08-10 Dieses Handbuch ist gültig für: Bezeichnung Artikel-Nr. CBMC E4 24DC/1-4A+ IOL 2910410 CBMC E4 24DC/1-10A IOL 2910411 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
-
Seite 3: Inhaltsverzeichnis
Kennzeichnung der Warnhinweise ................5 Qualifikation der Benutzer ..................5 Zu diesem Dokument .........................7 Ziel des Dokuments....................7 Hardware-Anforderungen ..................7 Beschreibung des CBMC E4 24DC/1-4A+ IOL und CBMC E4 24DC/1-10A IOL .......9 Allgemeine Beschreibung des Geräteschutzschalters...........9 Mögliche Einsatzgebiete des Geräteschutzschalters ..........10 Anschluss- und Bedienelemente .................11 3.3.1 Kanal LED-Taster .................11... - Seite 4 CBMC E4 ... IOL Verzeichnisanhang ........................37 Abbildungsverzeichnis..................37 Tabellenverzeichnis.....................39 Stichwortverzeichnis....................41 4 / 44 PHOENIX CONTACT 108147_de_00...
-
Seite 5: Zu Ihrer Sicherheit
Sicherheitskonzepten zur Automatisie- rungstechnik sowie den geltenden Normen und sonstigen Vorschriften. – Qualifizierte Anwendungsprogrammierer und Software-Ingenieure. Die Anwender müssen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisie- rungstechnik sowie den geltenden Normen und sonstigen Vorschriften. 5 / 44 108147_de_00 PHOENIX CONTACT... - Seite 6 CBMC E4 ... IOL 6 / 44 PHOENIX CONTACT 108147_de_00...
-
Seite 7: Zu Diesem Dokument
Zu diesem Dokument Zu diesem Dokument Ziel des Dokuments Das vorliegende Handbuch begleitet Sie bei der Inbetriebnahme und dem Betrieb der fol- genden Produkte: – CBMC E4 24DC/1-4A+ IOL – CBMC E4 24DC/1-10A IOL Hardware-Anforderungen Tabelle 2-1 Hardware-Anforderungen Hardware Beschreibung CBMC E4 ... - Seite 8 CBMC E4 ... IOL 8 / 44 PHOENIX CONTACT 108147_de_00...
-
Seite 9: Beschreibung Des Cbmc E4 24Dc/1-4A+ Iol Und Cbmc E4 24Dc/1-10A Iol
CBMC E4 ... IOL gesprochen. Falls erforderlich, wird an den entsprechenden Passagen auf Unterschiede hingewiesen. Der Geräteschutzschalter CBMC E4 24DC/1-4A+ IOL ist für den Einsatz in NEC Class 2 Stromkreisen zugelassen und bis 4 A einstellbar. Alle aktuellen Zulassungen finden Sie im Internet unter phoenixcontact.net/products... -
Seite 10: Mögliche Einsatzgebiete Des Geräteschutzschalters
Output DC 24V 10 A Signal 29.5V L– SGnd Out 1 CBMC Out 2 1 -10 A > 100% Boost > 75% > 50% DC OK Input AC 100-240V N/- L/+ Bild 3-2 Topologie Aufbau IO-Link mit CBMC 10 / 44 PHOENIX CONTACT 108147_de_00... -
Seite 11: Anschluss- Und Bedienelemente
Beschreibung des CBMC E4 24DC/1-4A+ IOL und CBMC E4 24DC/1-10A IOL Anschluss- und Bedienelemente CBMC Bild 3-3 CBMC E4 ... IOL Bedienelemente Kanal LED-Taster Geschütze Ausgänge Einspeisung 24 V DC IO-Link-Schnittstelle IO-Link-LED 3.3.1 Kanal LED-Taster Der Kanal LED-Taster des CBMC E4 ... IOL ist ein multifunktionaler Taster. Über ihn lässt sich der Kanalzustand komplett beeinflussen. -
Seite 12: Diagnose- Und Status-Anzeigen
Die IO-Link-LED unterhalb des Klemmenblocks des Geräts dient der visuellen Kommuni- kationsbestätigung. Bei einer aktiven IO-Link-Verbindung mit Datenaustausch zwischen Master und Device blinkt die LED. Sollten Sie kein visuelles Feedback über die LED be- kommen, prüfen Sie die IO-Link-Verbindung und die IO-Link-Masterkonfiguration. 12 / 44 PHOENIX CONTACT 108147_de_00... -
Seite 13: Betriebsarten
Beschreibung des CBMC E4 24DC/1-4A+ IOL und CBMC E4 24DC/1-10A IOL Betriebsarten 3.4.1 Unabhängiger Betrieb Das Gerät kann ohne IO-Link betrieben werden. Dazu müssen lediglich die Versorgungs- spannung und Masse angeschlossen werden. Die Kanalzustände und die Nennströme sind dabei über die Taster einstellbar. - Seite 14 CBMC E4 ... IOL 14 / 44 PHOENIX CONTACT 108147_de_00...
-
Seite 15: Montage Und Spannungsversorgung
Montieren Sie das Gerät waagerecht. Die Lüftungsschlitze sollen nach oben und unten ge- richtet sein. Um die Konvektionskühlung sicherzustellen, halten Sie einen Mindestabstand von 30 mm nach oben und unten ein (siehe Bild 4-1 „Konvektionskühlung“ und Bild 4-2 „Mindestabstand“). Bild 4-1 Konvektionskühlung CBMC Bild 4-2 Mindestabstand 15 / 44 108147_de_00 PHOENIX CONTACT... -
Seite 16: Anschluss Der Spannungsversorgung
Vendor-ID und Device-ID verlangt. Diese können Sie aus der untenstehenden Ta- belle entnehmen. Tabelle 4-2 Vendor- und Device-ID Dezim al Hexadezimal Vendor-ID (Phoenix Contact) 00 B0 Device-ID (CBMC E4 24DC/1-4A+ IOL) 393520 06 01 30 Device-ID (CBMC E4 24DC/1-10A IOL) 393504 06 01 20 16 / 44 PHOENIX CONTACT... -
Seite 17: Prozessdaten Und Zustandsinformationen
Beim Einschalten von mehreren Kanälen gleichzeitig werden diese sequentiell mit 100 ms Differenz eingeschaltet. Wurde auf einem Kanal ein Fehler im Leistungspfad erkannt (siehe Abschnitt „Diagnose- und Status-Anzeigen“ auf Seite 12), ist das Einschalten des Kanals weder per Taster, noch über IO-Link möglich. 17 / 44 108147_de_00 PHOENIX CONTACT... -
Seite 18: Bit-Belegung Des Datentyps „Cbmc-Io-Link Zum Master
Subindex Byte 3 PDin Laststrom Kanal 1 Subindex Byte 4 PDin Laststrom Kanal 2 Subindex Byte 5 PDin Laststrom Kanal 3 Subindex Byte 6 PDin Laststrom Kanal 4 Subindex Byte 7 PDin Eingangsspannung Subindex 18 / 44 PHOENIX CONTACT 108147_de_00... - Seite 19 0 ... 255 entspricht mit einem Offset von 10 V und einem Gradienten von 0,1 einem dar- stellbaren Spannungsbereich von 10,0 V ... 35,5 V. Die Prozessdaten stehen auch über azyklische Zugriffe zur Verfügung (siehe Abschnitt „Azyklische Daten“ auf Seite 20) 19 / 44 108147_de_00 PHOENIX CONTACT...
-
Seite 20: Azyklische Daten
Sperre Reserviert Bit 4-15: 0 Herstellername 15 Byte Herstellertext Hersteller URL 22 Byte Produktname 22 Byte Produkt-ID Artikelnummer 7 Byte Produkt-Text 52 Byte Seriennummer 10 Byte Hardware-Ver- 4 Byte sion Firmware-Ver- 4 Byte sion 20 / 44 PHOENIX CONTACT 108147_de_00... - Seite 21 Ka- 0D00 nungsreset näle aus Schaltzustand OUT1-4 4 Byte 0; 1 OUT1 1 Byte 0; 1 3329 OUT2 1 Byte 0; 1 0D01 OUT3 1 Byte 0; 1 OUT4 1 Byte 0; 1 21 / 44 108147_de_00 PHOENIX CONTACT...
-
Seite 22: Io-Link-Spezifische Parameter
Master aktiviert ist und die Gerätezugriffssperre für den Datenspeicher inaktiv ist. System-Kommando 128 Das Systemkommando lässt den Controller des CCBMC E4 ... IOL neu starten. System-Kommando 130 Das Systemkommando setzt das Gerät auf die Werkseinstellungen zurück. 22 / 44 PHOENIX CONTACT 108147_de_00... -
Seite 23: Gerätespezifische Parameter
1: Kanäle nach dem Hochfahren aus, warten auf zyklische-/azyklische- oder Tastereinga- ben. Tabelle 5-4 Bit-Belegung des Datentyps „Zustand der Kanäle nach Spannungsreset“ Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Byte 0 23 / 44 108147_de_00 PHOENIX CONTACT... -
Seite 24: Bit-Belegung Des Datentyps „Kanalzustand
Subindex-0-Lesezugriff liefert die Bytefolge 01 00 00 00 zurück. Daraus lässt sich able- sen, dass nur Kanal 1 momentan eingeschaltet ist. Die einzelnen Kanalzustände der Kanäle 1-4 sind unter Subindex 1-4 schreib- und lesbar. 24 / 44 PHOENIX CONTACT 108147_de_00... -
Seite 25: Programmiersperre
Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Nennstrom Kanal 3 Byte 2 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 25 / 44 108147_de_00 PHOENIX CONTACT... -
Seite 26: Fehlerspeicher
Unterspannung Überspannung Fehler Leistungspfad (MOSFET / Fail-Safe-Element defekt) Kanal 1 Fehler Leistungspfad (MOSFET / Fail-Safe-Element defekt) Kanal 2 Fehler Leistungspfad (MOSFET / Fail-Safe-Element defekt) Kanal 3 Fehler Leistungspfad (MOSFET / Fail-Safe-Element defekt) Kanal 4 26 / 44 PHOENIX CONTACT 108147_de_00... - Seite 27 Wert 299 . Der Spannungswert ergibt sich durch Multiplikation des 16-Bit-Werts mit einem Gradienten von 0,1. Damit ergibt sich eine Ausgangsspannung von 29,9 V. Die einzelnen Spannungen der Kanäle sind unter Subindex 1-4 zu erreichen. 27 / 44 108147_de_00 PHOENIX CONTACT...
-
Seite 28: Events
36048 Unterspannungsabschaltung IN+ Warning Coming/Going Unterschreitung der zulässigen Mindestspannung 8CD0 36049 Überspannungsabschaltung IN+ Warning Coming/Going Überschreitung der zulässigen Höchstspannung 8CD1 36056 Summenstromabschaltung OUT1 Warning Single Event Auslösung Summenstromab- schaltung: 8CD8 OUT1 führte höchsten Strom 28 / 44 PHOENIX CONTACT 108147_de_00... -
Seite 29: Gerätezugriffssperren (Device Access Locks)
Das Gerät unterstützt die Datenspeicherfunktion des IO-Link-Standards 1.1. Zu den Daten- speicherobjekten gehören die Nennströme, die Einstellung der Kanäle nach Spannungsre- set und die Programmiersperren der Kanäle. Die Kanalzustände sind keine Datenspeicherobjekte und können entweder azyklisch per Indexzugriff oder mittels Prozessdatenausgängen (PDout) verändert werden. 29 / 44 108147_de_00 PHOENIX CONTACT... - Seite 30 CBMC E4 ... IOL 30 / 44 PHOENIX CONTACT 108147_de_00...
-
Seite 31: Technischer Anhang
-40 °C ... 70 °C Feuchtigkeitsprüfung 96h, 95% RH, 40 °C Höhenlage 2000 m Schutzart IP20 Allgemein Brennbarkeitsklasse nach UL 94 Montageart Tragschiene: 35 mm Farbe lichtgrau RAL 7035 Schutzklasse Verschmutzungsgrad Bauform Tragschienenmodul einteilig 31 / 44 108147_de_00 PHOENIX CONTACT... - Seite 32 ≤ 29,5 V DC (inaktiv) 45000 μF (Abhängig von der Stromeinstellung und dem ver- fügbaren Kurzschlussstrom) Schwingungsfestigkeit, Frequenz 10 Hz ... 150 Hz (Übergangsfrequenz 58 Hz) Schwingungsfestigkeit, Beschleunigung 49 m/s² Schwingungsfestigkeit, Prüfdauer 150 min. (pro Achse und Richtung) 32 / 44 PHOENIX CONTACT 108147_de_00...
- Seite 33 0,2 mm² ... 2,5 mm² Leiterquerschnitt AWG 24 ... 12 Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoff- 0,25 mm² ... 1,5 mm² hülse Leiterquerschnitt flexibel m. Aderendhülse ohne Kunst- 0,25 mm² ... 2,5 mm² stoffhülse 33 / 44 108147_de_00 PHOENIX CONTACT...
- Seite 34 24 ... 16 Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoff- 0,2 mm² ... 0,75 mm² hülse Leiterquerschnitt flexibel m. Aderendhülse ohne Kunst- 0,25 mm² ... 1,5 mm² stoffhülse A 1.1 Derating T [°C] Bild A-2 Derating 34 / 44 PHOENIX CONTACT 108147_de_00...
-
Seite 35: Bestelldaten
24 V DC bei Überlast und Kurzschluss. Mit elektronischer Verriegelung der eingestellten Nennströme. Zur Installation auf DIN-Tragschienen. – Einstellbar von 1 A bis 4 A CBMC E4 24DC/1-4A+ IOL 2910410 – Einstellbar von 1 A bis 10 A CBMC E4 24DC/1-10A IOL... - Seite 36 8 IO-Link-Ports und 4 digitalen Eingängen, 24 V DC, M12-Schnellanschlusstechnik Netzwerkkabel, Ethernet CAT5 (100 MBit/s), 4-polig, PUR, NBC-MSD/ 1,0-93E SCO 1407356 wasserblau RAL 5021, geschirmt, Stecker gerade M12 SPEEDCON / IP67, Kodierung: D, auf freies Leitungsende, Kabellänge: 1 m 36 / 44 PHOENIX CONTACT 108147_de_00...
- Seite 37 Topologie Aufbau IO-Link mit CBMC ..........10 Bild 3-3: CBMC E4 ... IOL Bedienelemente ............11 Kapitel 4 Bild 4-1: Konvektionskühlung ................15 Bild 4-2: Mindestabstand ..................15 Anhang A Bild A-1: Abmessungen ..................31 Bild A-2: Derating ....................34 Bild A-3: Auslösecharakteristik ................35 37 / 44 108147_de_00 PHOENIX CONTACT...
- Seite 38 CBMC E4 ... IOL 38 / 44 PHOENIX CONTACT 108147_de_00...
- Seite 39 Bit-Belegung des Datentyps „Kanalzustand“ ........24 Tabelle 5-6: Bit-Belegung des Datentyps „Lokale Programmiersperre“....25 Tabelle 5-7: Bit-Belegung des Datentyps „Nennstrom“ ...........25 Tabelle 5-8: Fehlerspeicher..................26 Tabelle 5-9: Bit-Belegung des Datentyps „Ausgangsspannungen“ ......27 Tabelle 5-10: Events....................28 Tabelle 5-11: Gerätezugriffssperren ................29 39 / 44 108147_de_00 PHOENIX CONTACT...
- Seite 40 CBMC E4 ... IOL 40 / 44 PHOENIX CONTACT 108147_de_00...
- Seite 41 Einsatzgebiete ............10 Fehlerspeicher ............26 IODD-Datei ..............16 IO-Link-Datastorage............ 29 Montage..............15 Montageort..............15 O-Link Verbindung ............16 Parameter Geräte-spezifisch ..........23 IO-Link-spezifisch..........22 Programmiersperre ............. 25 Spannungsversorgung..........16 Status-Anzeigen............12 Systembefehle ............22 41 / 44 108147_de_00 PHOENIX CONTACT...
- Seite 42 CBMC E4 ... IOL 42 / 44 PHOENIX CONTACT 108147_de_00...
- Seite 43 Bitte beachten Sie folgende Hinweise Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist.
-
Seite 44: So Erreichen Sie Uns
Wenn Sie Anregungen und Verbesserungsvorschläge zu Inhalt und Gestaltung unseres Handbuchs haben, würden wir uns freuen, wenn Sie uns Ihre Vorschläge zusenden an: tecdoc@phoenixcontact.com 44 / 44 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
