Montage und Spannungsversorgung

Montageort

Montage / Tragschiene

Demontage

Einbaulage
108147_de_00
4.1 Montage des Geräteschutzschalters
Der CBMC E4 ... IOL erfüllt die Schutzart IP20. Durch die kompakte Bauform kann der Ge-
räteschutzschalter in Standardklemmenkästen installiert werden.
Der Geräteschutzschalter kann werkzeuglos auf die Tragschiene aufgerastet werden.
Zur Demontage des Geräteschutzschalters benötigen Sie lediglich Standardwerkzeug,
z. B. Schlitzschraubendreher mit einer Klingenbreite von 2,5 mm.

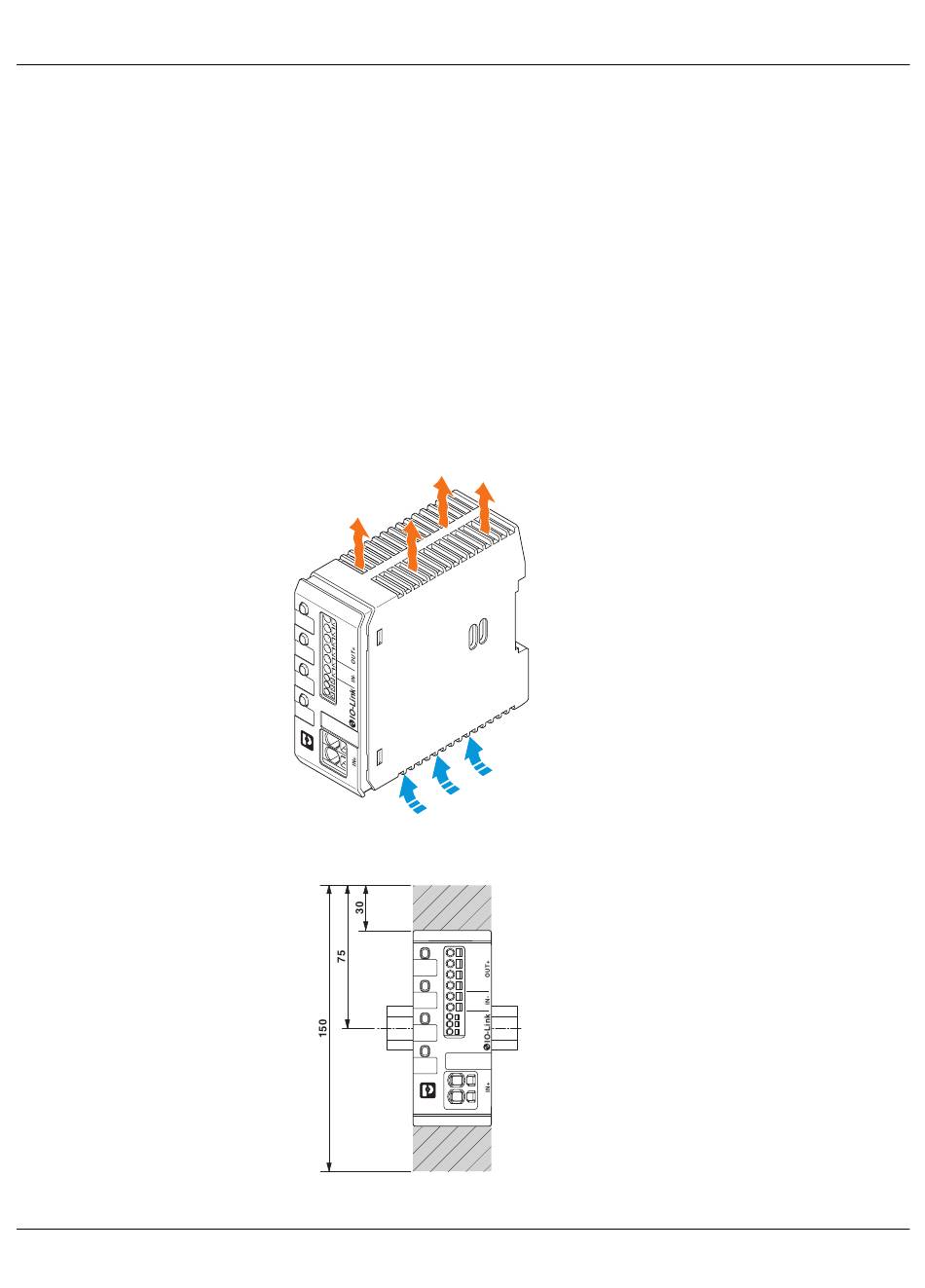

Montieren Sie das Gerät waagerecht. Die Lüftungsschlitze sollen nach oben und unten ge-
richtet sein. Um die Konvektionskühlung sicherzustellen, halten Sie einen Mindestabstand
von 30 mm nach oben und unten ein (siehe Bild 4-1 „Konvektionskühlung" und Bild 4-2
„Mindestabstand").
1
1
2
2
3
4
1
3
2
L +
C /
Q
4
L -
C B
M C
1
2
Bild 4-1 Konvektionskühlung
1
2
3
4
Bild 4-2 Mindestabstand
Montage und Spannungsversorgung
1
2
3
4
1
2
L+
C/Q
L-
CBMC
1
2
