Occorre inoltre osservare le seguenti regole:
1. Numero massimo di dispositivi sulla dorsale 2GO!.
Il gateway, su ogni dorsale dove è installato, deve essere considerato nel conteggio totale dei posti
esterni 2GO!. Pertanto su ogni montante 2GO!, si possono avere in tutto 2 tra posti esterni videocitofonici
Sch. 1082/72 e posti esterni citofonici Sch. 1082/7.

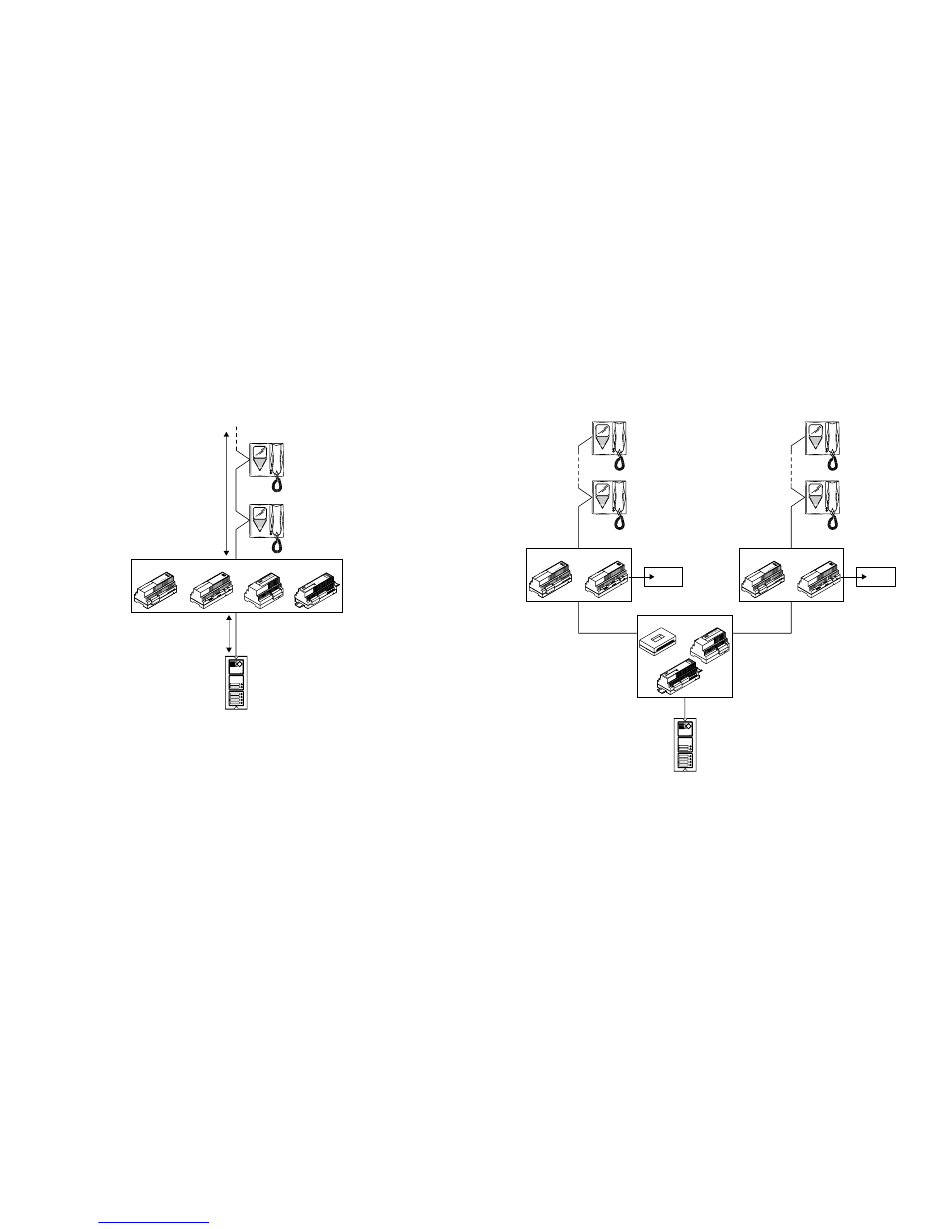

2. Tipi di cavo utilizzabili e distanze.
Per il collegamento del gateway all'impianto 2GO! (morsetti LINE) valgono le regole indicate nel libretto
di sistema in dotazione con l'alimentatore Sch. 1082/20. Per il collegamento del gateway alla dorsale
Digivoice fare riferimento al manuale tecnico del sistema Digivoice. Per il collegamento del segnale DE
utilizzare un doppino AWG22 (0.28mmq).
150m Max.
1082/20
850m Max.
3. Utilizzo delle terminazioni di linea
Il gateway si comporta dal lato 2GO! come un posto esterno principale, pertanto se è connesso
direttamente all'alimentatore 2GO! la terminazione deve essere in ON.
Il distributore di segnale video DE Sch. 1795/40 non necessita di terminazioni di linea.
4. Installazione
Il gateway può essere installato in un quadro elettrico su barra DIN (10 moduli) oppure a muro tramite
tasselli non forniti a corredo. Morsettiere, dip-switch di confi gurazione e altri settaggi sono accessibili a
quadro elettrico aperto.
4
Downloaded from www.Manualslib.com
1082/50 789/2 1038/20
manuals search engine
CONFIGURAZIONE
DEFINIZIONE CODICE DI COLONNA DIGIVOICE DEL GATEWAY
Come prima operazione, occorre assegnare al gateway uno dei 255 possibili codici di colonna. Il codice di
colonna serve per indirizzare i dispositivi della colonna 2GO! con dei codici unici nell'impianto. NON devono
esserci due gateway con lo stesso codice di colonna. Per la corrispondenza tra dip-switch e codice, fare
riferimento alla tabella in seguito.
Esempio:
Utente
1031
Utente
1000
1082/20
DS1082-010 DS1082-010
Utente
31
2031
Utente
0
2000
1082/50 1082/20
Dip-switch
10
1795/40 789/2
1038/20
31
0
1082/50
Dip-switch
20
