FRANÇAIS
Le gateway (passerelle) Réf. 1082/50 permet d'interfacer le système 2GO! avec le système Digivoice et de
réaliser des installations de vidéophones complexes (plus de 8.000 utilisateurs) hautement performantes.
Il est possible d'utiliser jusqu'à un maximum de 255 passerelles, correspondant à autant de bâtiments
différents dans le même complexe.
Côté rue, l'on exploite toutes les potentialités et les expansions du Digivoice, dont la possibilité de disposer
d'un nombre élevé d'entrées et jusqu'à 5 centrales, en réalisant le câblage avec 9 conducteurs communs.
Les colonnes montantes des bâtiments sont réalisées à l'aide de deux conducteurs non polarisés; elles
utilisent les caractéristiques et les performances du 2GO!, telles que l'intercommunication entre les postes
internes et la possibilité d'utiliser le Répondeur de Vidéophone Réf. 1082/88 sans qu'il soit nécessaire de
prévoir des conducteurs supplémentaires.
En ce qui concerne le signal vidéo, sur la dorsale Digivoice l'on utilise le système vidéo différentiel étendu
(DE), constitué de convertisseurs de signal vidéo pour caméras (Réf. 1742/13A), de distributeurs vidéo
(Réf. 1795/40) et de régénérateurs de signal vidéo (Réf. 1795/250).

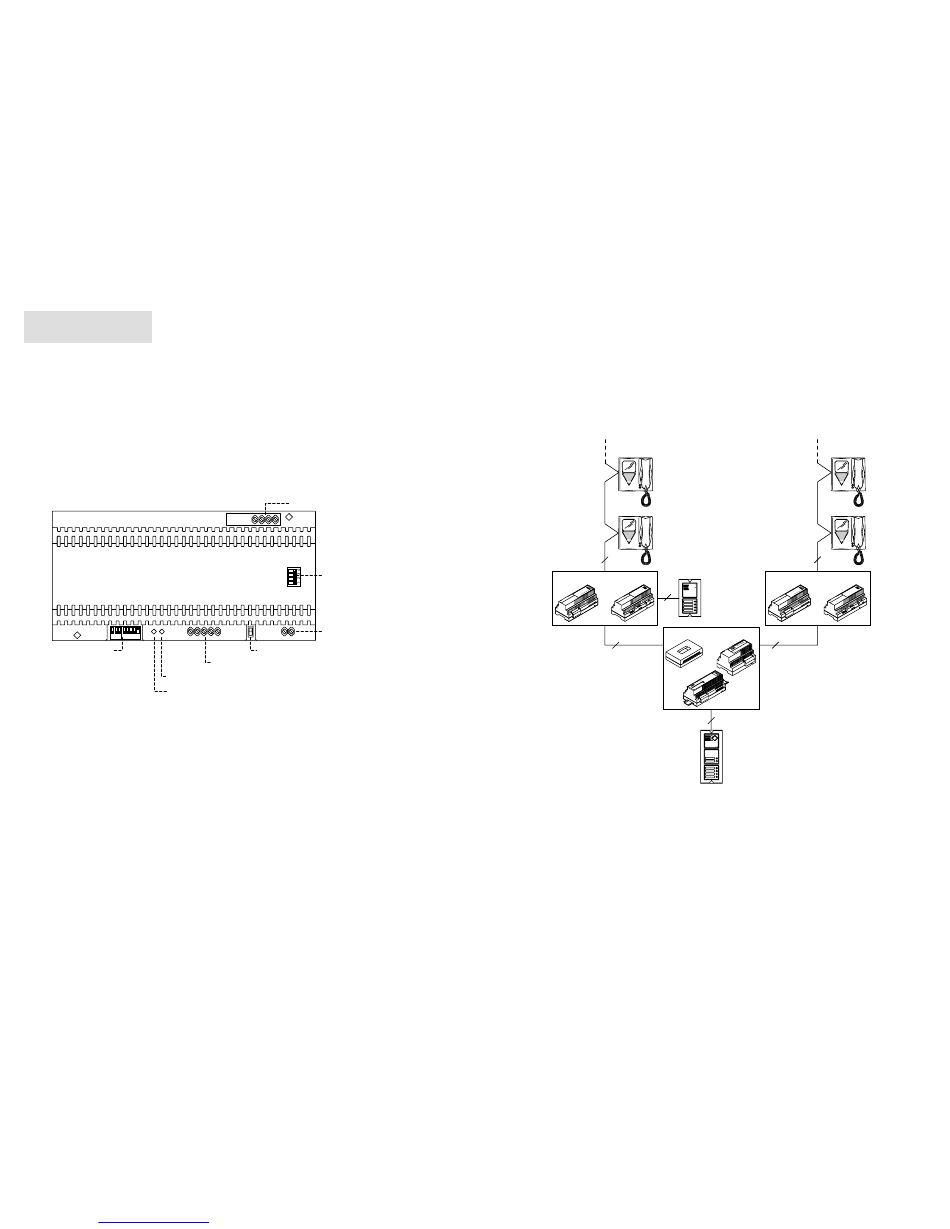

1 2 3 1 2 3 4 5
Commutateur
d'identification
passerelle
Diode de diagnostic côté 2GO!
Diode de diagnostic côté Digivoice
BORNIERS DIGIVOICE
+V Alimentation Digivoice
0V Masse d'alimentation Digivoice
D Ligne de données
FA Phonie aller
FB Phonie retour
R2 Alimentation vidéo
R1 Masse d'alimentation vidéo
A Signal vidéo différentiel fi l A
B Signal vidéo différentiel fi l B
BORNIERS 2GO!
Paire de bornes pour le raccordement du bus non polarisé.
22
Downloaded from www.Manualslib.com
Bornier Digivoice
Commutateur
d'égalisation signal DE
Bornier de colonne 2GO!
Terminaison de ligne
Bornier Digivoice
manuals search engine
INSTALLATION
Les passerelles sont installées entre la dorsale Digivoice et les colonnes montantes 2GO!, à la base de
chacune de celles-ci. Pour le câblage côté 2GO!, appliquer les règles générales d'installation du système
2GO! illustrées dans la notice de système livrée avec l'alimentateur Réf. 1082/20. Pour le câblage au
système Digivoice, se reporter au manuel technique du système.
Il est possible d'installer jusqu'à un maximum de 255 passerelles, chacune desquelles peut être raccordée
à une colonne montante 2GO!. Dans le système 2GO!, la passerelle remplace le poste externe principale
avec ID=1; dans le système Digivoice, elle est par contre considérée comme un poste d'appel secondaire
et elle peut prendre en guise de code de colonne l'une des 255 valeurs programmées à l'aide des huit
commutateurs accessibles en ouvrant l'armoire électrique. La passerelle ne requiert pas d'alimentateurs
supplémentaires.
1082/20
En récapitulant, la confi guration du système est la suivante.
Sur la colonne montante 2GO!:
• un maximum de 32 postes internes (brides, décodeurs spéciaux, adaptateurs 4+N, interphones);
• un maximum de 2 postes externes;
• 1 alimentateur;
• 1 Répondeur de Vidéophone Centralisé (dans ce cas, le nombre maximum de PE ou de PI doit être
diminué de 1).
Côté Digivoice:
• la passerelle doit être prise en compte dans le calcul des dispositifs (400 au maximum) pouvant être
raccordés dans un système Digivoice;
• elle gère une seule ligne phonique et une seule ligne vidéo différentielle étendue (DE).
DS1082-010 DS1082-010
2
1082/50
2
1795/40 789/2
7+paire torsadée 7+paire torsadée
1038/20
7+paire torsadée
2
1082/20 1082/50
