ITALIANO
Il gateway Sch. 1082/50 permette di interfacciare il sistema 2GO! al sistema Digivoice realizzando impianti
videocitofonici complessi (oltre 8000 utenti) ad elevate prestazioni. Si possono utilizzare fi no a 255 gateway,
corrispondenti a 255 edifi ci differenti nello stesso complesso.
Dal lato strada si sfruttano tutte le potenzialità e le estensioni del Digivoice, quali la possibilità di avere un
elevato numero di ingressi e fi no a 5 centralini, realizzando il cablaggio con 9 conduttori comuni. Le montanti
degli edifi ci sono realizzate con 2 conduttori non polarizzati e utilizzano le caratteristiche e prestazioni
del 2GO!, quali intercomunicazione tra posti interni e possibilità di utilizzo della Segreteria Videocitofonica
Sch. 1082/88 senza l'utilizzo di conduttori aggiuntivi.
Per quanto riguarda il segnale video, nella dorsale Digivoice si utilizza il sistema video differenziale
Esteso (DE) costituito da convertitori di segnale video per telecamere (Sch. 1742/13A), distributori video
(Sch. 1795/40) e rigeneratori di segnale video (Sch. 1795/250).

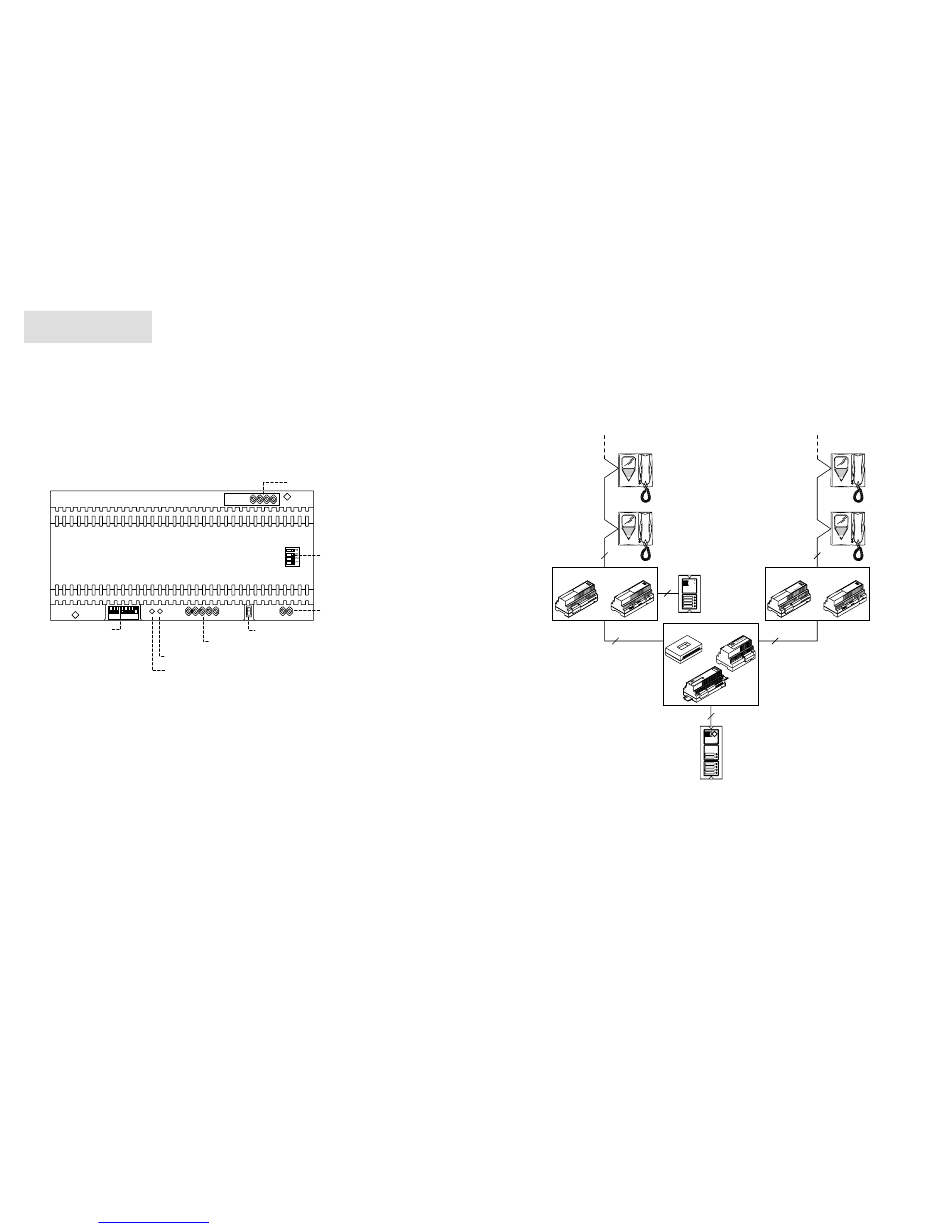

1 2 3 1 2 3 4 5
Dip-switch
identificativo
gateway
Led diagnostica lato 2GO!
Led diagnostica lato Digivoice
MORSETTIERE DIGIVOICE
+V Alimentazione Digivoice
0V Massa di alimentazione Digivoice
D Linea dati
FA Fonia andata
FB Fonia ritorno
R2 Alimentazione video
R1 Massa di alimentazione video
A Segnale video differenziale fi lo A
B Segnale video differenziale fi lo B
MORSETTIERE 2GO!
LINE Coppia di morsetti per il collegamento del bus non polarizzato
2
Downloaded from www.Manualslib.com
Morsettiera Digivoice
Dip-switch
equalizzazione
segnale DE
Morsettiera colonna 2GO!
Terminazione di linea
Morsettiera Digivoice
manuals search engine

INSTALLAZIONE

I gateway vanno installati tra la dorsale Digivoice e le montanti 2GO!, alla base di ogni singola montante.
Per il cablaggio al lato 2GO!, valgono le regole generali di installazione del sistema 2GO! contenute nel
libretto di sistema in dotazione con l'alimentatore Sch. 1082/20. Per il cablaggio al sistema Digivoice, fare
riferimento al manuale tecnico di sistema.
È possibile installare fi no a 255 gateway e ad ogni gateway è possibile collegare una montante 2GO!.
Il gateway nel sistema 2GO! prende il posto del posto esterno principale con ID=1, mentre nel sistema
Digivoice è visto come una postazione di chiamata secondaria e può assumere come codice di colonna
uno tra 255 valori impostato attraverso gli 8 dip-switch accessibili a quadro elettrico aperto. Il gateway non
necessita di alimentatori supplementari.
1082/20
Riassumendo, la confi gurazione del sistema è la seguente.
Su montante 2GO!:
• massimo 32 posti interni (staffe, decodifi che speciali, adattatori 4+N, citofoni);
• massimo 2 posti esterni;
• 1 alimentatore;
• 1 Segreteria Videocitofonica Centralizzata (in tal caso il numero massimo di PE o di PI deve essere
decrementato di 1).
Sul lato Digivoice:
• il gateway entra nel conteggio dei 400 dispositivi massimi collegabili in un sistema Digivoice;
• gestisce una sola linea fonica e una sola linea video differenziale esteso (DE).
DS1082-010 DS1082-010
2
1082/50 1082/20
2
1795/40 789/2
7+doppino 7+doppino
1038/20
7+doppino
2
1082/50
