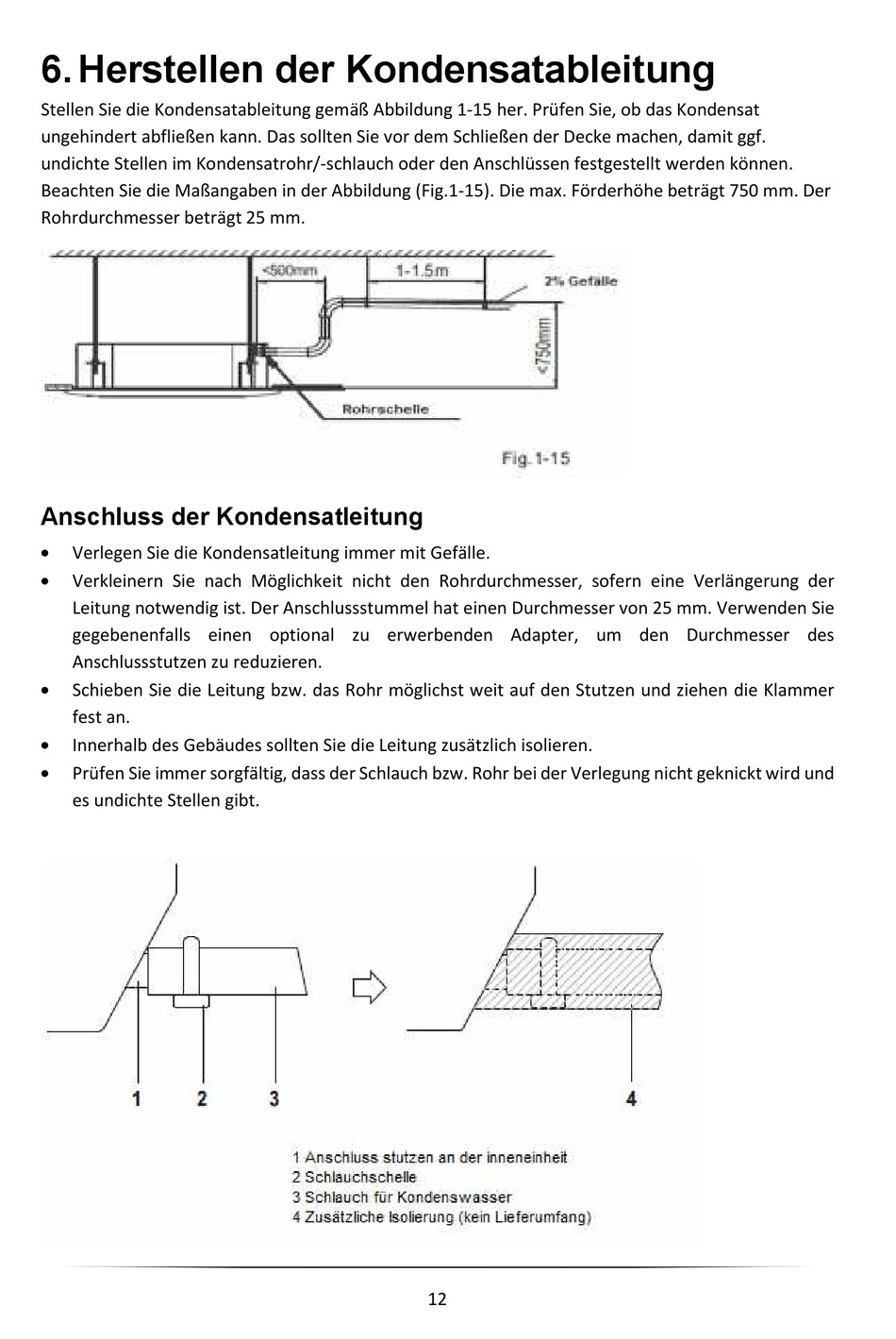

6. Herstellen der Kondensatableitung

Stellen Sie die Kondensatableitung gemäß Abbildung 1-15 her. Prüfen Sie, ob das Kondensat
ungehindert abfließen kann. Das sollten Sie vor dem Schließen der Decke machen, damit ggf.
undichte Stellen im Kondensatrohr/-schlauch oder den Anschlüssen festgestellt werden können.
Beachten Sie die Maßangaben in der Abbildung (Fig.1-15). Die max. Förderhöhe beträgt 750 mm. Der
Rohrdurchmesser beträgt 25 mm.

Anschluss der Kondensatleitung


Verlegen Sie die Kondensatleitung immer mit Gefälle.

Verkleinern Sie nach Möglichkeit nicht den Rohrdurchmesser, sofern eine Verlängerung der
Leitung notwendig ist. Der Anschlussstummel hat einen Durchmesser von 25 mm. Verwenden Sie
gegebenenfalls einen optional zu erwerbenden Adapter, um den Durchmesser des
Anschlussstutzen zu reduzieren.

Schieben Sie die Leitung bzw. das Rohr möglichst weit auf den Stutzen und ziehen die Klammer
fest an.

Innerhalb des Gebäudes sollten Sie die Leitung zusätzlich isolieren.

Prüfen Sie immer sorgfältig, dass der Schlauch bzw. Rohr bei der Verlegung nicht geknickt wird und
es undichte Stellen gibt.
