Benutzeranleitung

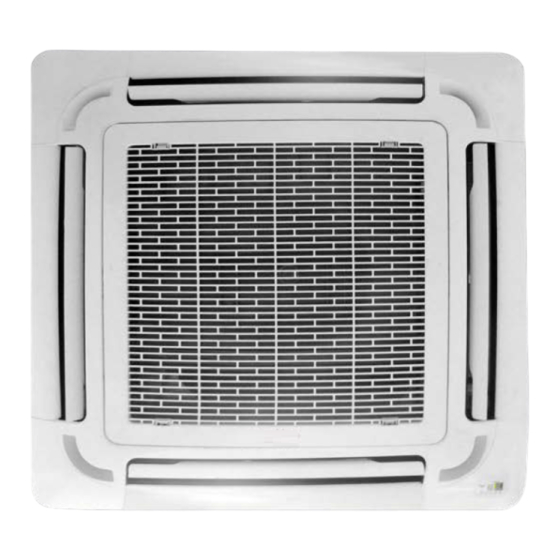

R32 Inverter
Inneneinheit
M9IC-09
M/C9IC-12
M/C9IC-18
•
Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch
•
Beachten Sie die Sicherheitshinweise
•
Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf
•
Die Installation, Reparatur und Wartung darf nur durch zertifizierte Personen, die zum
Umgang mit Kältemitteln berechtigt sind, durchgeführt werden
•
Beachten Sie die Sicherheitshinweise, bezüglich des eingesetzten Kältemittel R32,
aus der mitgelieferten Installationsanleitung und diesem Handbuch
Benutzeranleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riewitec M9IC-09
Inhaltszusammenfassung für Riewitec M9IC-09
- Seite 1 Benutzeranleitung Benutzeranleitung R32 Inverter Inneneinheit M9IC-09 M/C9IC-12 M/C9IC-18 • Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch • Beachten Sie die Sicherheitshinweise • Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf • Die Installation, Reparatur und Wartung darf nur durch zertifizierte Personen, die zum Umgang mit Kältemitteln berechtigt sind, durchgeführt werden...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ..................3 2. Erklärung Hinweissymbole ................4 3. Sicherheitshinweise ................... 5 4. Überblick der Bauteile ..................7 5. Bezeichnungen am Bedienpanel ..............8 6. Arbeitsweise der Klimaanlage ................9 7. Ratschläge für einen wirtschaftlichen Betrieb ..........10 8. -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise Vorsicht ➢ Das Gerät darf nur durch einen autorisierten und zertifizierten Fachmann, der im Umgang mit Kältemitteln geschult ist, installiert, repariert oder gewartet werden. ➢ Für die Montage wenden Sie sich bitte an einen autorisierten Fachmann der Kälte- und Klimatechnik. -
Seite 4: Erklärung Hinweissymbole
2. Erklärung Hinweissymbole Die folgenden Hinweise müssen unbedingt beachtet werden, damit sich der Anwender und andere Personen keine Verletzungen zuziehen, sowie sonstige Schäden vermieden werden. Eine Nichtbeachtung der folgenden Anweisungen kann zu Schäden und Verletzungen führen. Das Symbol bedeutet, dass schweren Warnung Verletzung mit Todesfolge möglich sind Das Symbol bedeutet, dass Verletzungen... -
Seite 5: Sicherheitshinweise
3. Sicherheitshinweise Warnung Das Gerät darf nicht durch Schließen Sie das Gerät An- und Abschalten der Beschädigen Sie nicht das an die richtige Stromzufuhr Stromversorgung in / außer Netzkabel und verwenden Betrieb genommen Sie keine falschen Kabel. werden. Andernfalls kann Andernfalls kann möglicherweise ein möglicherweise ein... - Seite 6 Vorsicht Beim Austausch des Reinigen Sie das Gerät Lüften Sie gut den Raum, nicht mit Wasser – nur ein Luftfilters, dürfen wenn die Klimaanlage Metallteile der Inneneinheit trockenes oder leicht gleichzeitig mit einem nicht berührt werden. feuchtes Tuch verwenden. Herd, etc. betrieben wird. Wasser könnte in das Sie können sich an Gerät eindringen und die...
-
Seite 7: Überblick Der Bauteile
4. Überblick der Bauteile Hinweis Alle Abbildungen in diesem Handbuch dienen nur der besseren Erläuterung. Das tatsächliche Aussehen der von Ihnen erworbenen Klimaanlage, Displayanzeige und Fernbedienung kann von diesen Darstellungen leicht abweichen. Bei Multisplitanlagen haben Sie mehrere Inneneinheiten an einem Außengerät angeschlossen. Jede Inneneinheit wird gesondert mit der Außeneinheit kältetechnisch und elektrisch verbunden. -
Seite 8: Bezeichnungen Am Bedienpanel
5. Bezeichnungen am Bedienpanel Die Inneneinheit verfügt über eine Bedieneinheit, welches im Notfall, wenn keine Fernbedienung vorhanden ist, zur Bedienung verwendet werden kann. Das Display kann je nach Modell etwas unterschiedlich aussehen. Es können zwei Modi durch Betätigung der Betriebstaste ausgewählt werden. Jedes Drücken wechselt den Modus wiederholend von AUTO >... -
Seite 9: Arbeitsweise Der Klimaanlage
6. Arbeitsweise der Klimaanlage Verwenden Sie die Anlage unter den folgenden Temperatureinsatzbedingungen: Betriebsmodus Außentemperatur Innenraumtemperatur Kühlen C – 50 C - 32 C – 50 C (Anlagen mit Winterregelung) Heizen C – 24 C – 30 Entfeuchten C – 50 C –... -
Seite 10: Ratschläge Für Einen Wirtschaftlichen Betrieb
7. Ratschläge für einen wirtschaftlichen Betrieb • Stellen Sie die Lamellen so ein, dass nicht direkt Personen, die sich im Raum aufhalten, den Luftstrom abbekommen. • Stellen Sie die Raumtemperatur auf einen üblichen Wert ein. Vermeiden Sie extrem niedrige Zimmertemperaturen im Kühlbetrieb und extrem hohe Zimmertemperaturen im Heizbetrieb. -
Seite 11: Wartung
9. Wartung Warnung Bevor Sie an der Anlage arbeiten trennen Sie das Gerät vom elektrischen Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch um die Fernbedienung und Inneneinheit zu reinigen. Es darf aber keine Flüssigkeit in das Gerät oder Fernbedienung laufen! Verwenden Sie keine chemischen Reinigungsmittel. - Seite 12 Reinigen Sie den Filter mit einem Staubsauger (Fig.6-3). Saugen Sie dabei die untere Seite ab, wo sich der Staub und Schmutz gesammelt ab. Wenn Sie die falsche Seite saugen, verstärken Sie die Verschmutzung! Reinigen Sie danach die Filtermatte und fließenden Wasser (Fig.6-4). Lassen Sie das Wasser von der oberen Seite der Filtermatte durchlaufen, damit die Verschmutzungen ausgewaschen werden.
-
Seite 13: Normales Anlagenverhalten
10. Normales Anlagenverhalten 1. Symptom: Die Anlage schaltet nicht ein Die Anlage schaltet nicht sofort ein, wenn die On/Off Taste gedrückt wurde. Wenn die Betriebslampe leuchtet, befindet sich das Gerät in einem normalen Zustand. Der Kompressorschutz verhindert einen sofortigen Start der Anlage, wenn zuvor die Anlage eingeschaltet war oder der Betriebsmodus geändert wurde. -
Seite 14: Fehlerhandling
Wenn das Gerät zum ersten Mal in Betrieb genommen wird oder nach längerer Zeit wieder in Betrieb genommen wird, können Staubablagerungen dieses Verhalten verursachen. 8. Symptom: Gerüche kommen aus der Inneneinheit Die Inneneinheit absorbiert Gerüche (Zigarettenrauch, Küchengerüche, etc.) und gibt diese bei Betrieb wieder in den Raum zurück. -
Seite 15: Fehler Und Ursachen Der Fernbedienung
Anlage startet und -Zuviel oder zu wenig Kältemittel -Suchen Sie nach Leckagen und stoppt in in der Anlage füllen die korrekte Menge Zeitabständen Kältemittel auf -Luft oder falsches Kältemittel in der Anlage -Evakuieren Sie die Anlage vorschriftsgemäß und verwenden -Fehlfunktion des Kompressors Sie das richtige Kältemittel -Spannung zu hoch oder zu -Warten oder tauschen Sie den... -
Seite 16: Fehlercodetabelle
geregelt werden! Das Fernbedienungssignal -Die Batterien der FB sind -Tauschen Sie die Batterien wird nicht übertragen, wenn möglicherweise leer gegen aufgeladene Batterien die On/Off Taste gedrückt aus. -Am Innengerät liegt keine wird Spannung an -Überprüfen Sie die Spannung am Innenegerät -Im „FAN“... - Seite 17 Verdampfer Leckage im Kältemittelkreislauf Wasserpumpenfehlfunktion Kommunikationsfehler zwischen 2 Inneneinheiten Andere Fehlfunktion zwischen 2 Inneneinheiten Überlastungsschutz Außentemperaturfühler Außeneinheit fehlerhaft Fühler Kondensatseite Außengerät fehlerhaft Fühler Entspannungsseite Außengerät fehlerhaft EPROM Fehler der Außeneinheit Fehler Ventilator Außengerät (nur DC- Motor) T2b Sensor fehlerhaft Kommunikationfehler Panel Fehler in der Abdeckung Abdeckung nicht richtig geschlossen Invertermodul IPM Schutz...
-
Seite 18: Abhängigkeiten Der Betriebsweise
• Verkaufen bzw. übergeben Sie das Gerät an zertifizierte Metallhändler. Besonderer Hinweis: Die Entsorgung dieses Geräts im Wald oder in einer anderen natürlichen Umgebung gefährdet Ihre Gesundheit und ist schlecht für die Umwelt. Gefahrstoffe können in das Grundwasser und in den Lebensmittelkreislauf gelangen. RIEWITEC 20211211...
