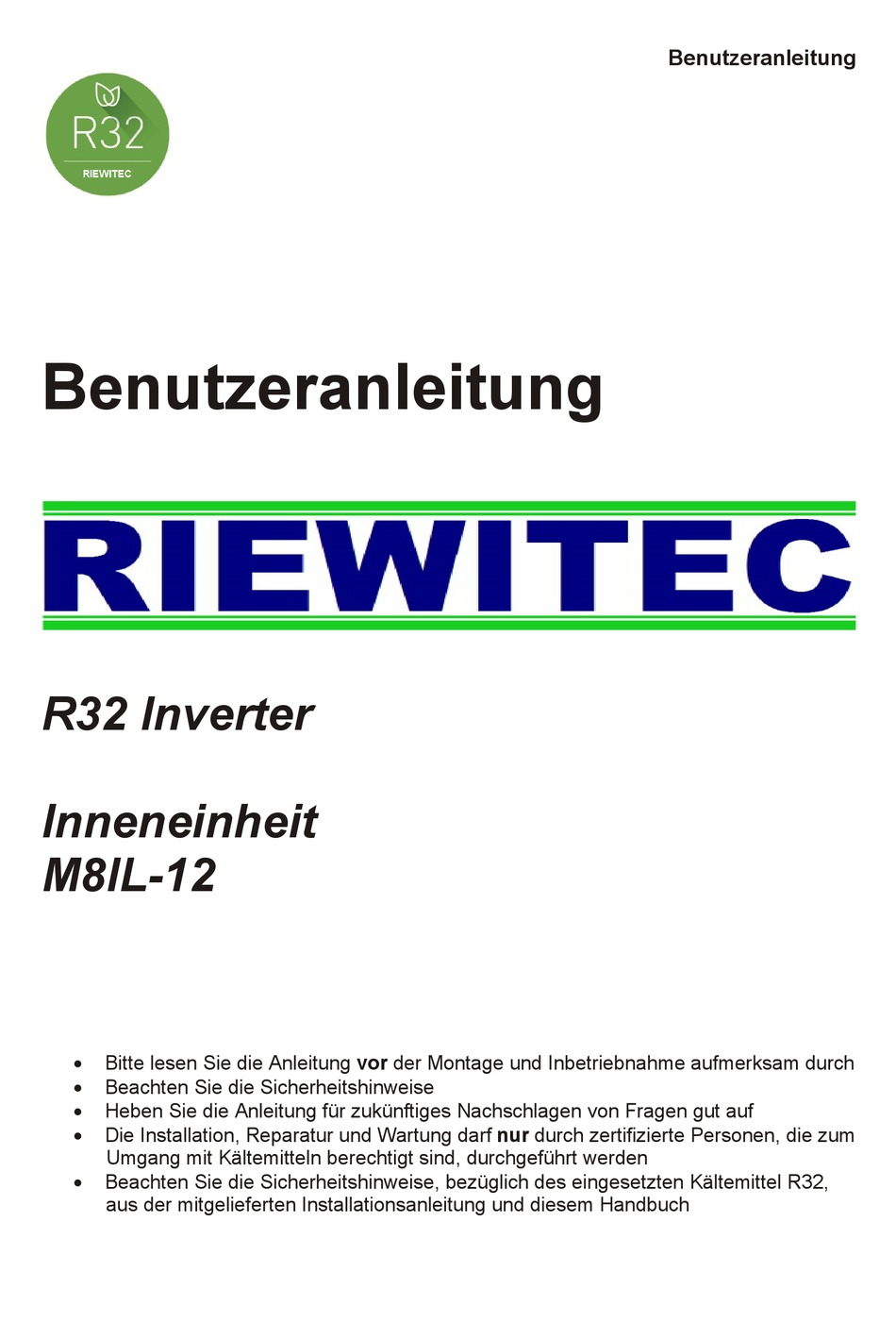

Benutzeranleitung
R32 Inverter
Inneneinheit
M8IL-12
Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch
Beachten Sie die Sicherheitshinweise
Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf
Die Installation, Reparatur und Wartung darf nur durch zertifizierte Personen, die zum
Umgang mit Kältemitteln berechtigt sind, durchgeführt werden
Beachten Sie die Sicherheitshinweise, bezüglich des eingesetzten Kältemittel R32,
aus der mitgelieferten Installationsanleitung und diesem Handbuch
Benutzeranleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riewitec M8IL-12
Inhaltszusammenfassung für Riewitec M8IL-12
- Seite 1 Benutzeranleitung Benutzeranleitung R32 Inverter Inneneinheit M8IL-12 Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch Beachten Sie die Sicherheitshinweise Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf Die Installation, Reparatur und Wartung darf nur durch zertifizierte Personen, die zum Umgang mit Kältemitteln berechtigt sind, durchgeführt werden...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ....................3 2. Erklärung Hinweissymbole ..................4 3. Sicherheitshinweise ....................5 4. Überblick der Bauteile ....................7 5. Bezeichnungen am Bedienpanel ................. 7 6. Arbeitsweise der Klimaanlage ..................8 7. Ratschläge für einen wirtschaftlichen Betrieb ............10 8. -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise Vorsicht Das Gerät darf nur durch einen autorisierten und zertifizierten Fachmann, der im Umgang mit Kältemitteln geschult ist, installiert, repariert oder gewartet werden. Für die Montage wenden Sie sich bitte an einen autorisierten Fachmann der Kälte- und Klimatechnik. -
Seite 4: Erklärung Hinweissymbole
2. Erklärung Hinweissymbole Die folgenden Hinweise müssen unbedingt beachtet werden, damit sich der Anwender und andere Personen keine Verletzungen zuziehen, sowie sonstige Schäden vermieden werden. Eine Nichtbeachtung der folgenden Anweisungen kann zu Schäden und Verletzungen führen. Das Symbol bedeutet, dass schweren Warnung Verletzung mit Todesfolge möglich sind Das Symbol bedeutet, dass Verletzungen... -
Seite 5: Sicherheitshinweise
3. Sicherheitshinweise Warnung Das Gerät darf nicht durch Schließen Sie das Gerät An- und Abschalten der Beschädigen Sie nicht das an die richtige Stromzufuhr Stromversorgung in / außer Netzkabel und verwenden Betrieb genommen Sie keine falschen Kabel. werden. Andernfalls kann Andernfalls kann möglicherweise ein möglicherweise ein... - Seite 6 Vorsicht Beim Austausch des Reinigen Sie das Gerät Lüften Sie gut den Raum, Luftfilters, dürfen nicht mit Wasser – nur ein wenn die Klimaanlage Metallteile der Inneneinheit trockenes oder leicht gleichzeitig mit einem nicht berührt werden. feuchtes Tuch verwenden. Herd, etc. betrieben wird. Wasser könnte in das Sie können sich an Gerät eindringen und die...
-
Seite 7: Überblick Der Bauteile
4. Überblick der Bauteile Hinweis Alle Abbildungen in diesem Handbuch dienen nur der besseren Erläuterung. Das tatsächliche Aussehen der von Ihnen erworbenen Klimaanlage, Displayanzeige und Fernbedienung kann von diesen Darstellungen leicht abweichen. Bei Multisplitanlagen haben Sie mehrere Inneneinheiten an einem Außengerät angeschlossen. Jede Inneneinheit wird gesondert mit der Außeneinheit kältetechnisch und elektrisch verbunden. -
Seite 8: Arbeitsweise Der Klimaanlage
6. Arbeitsweise der Klimaanlage Verwenden Sie die Anlage unter den folgenden Temperatureinsatzbedingungen: Betriebsmodus Außentemperatur Innenraumtemperatur Kühlen C – 50 C - 32 C – 50 C (Anlagen mit Winterregelung) Heizen C – 24 C – 30 Entfeuchten C – 50 C –... - Seite 9 Einstellen der Luftströmungswinkel (horizontal) Nach jedem Drücken der Taste „Direction“ verstellt sich der Ausblaswinkel etwas nach oben oder unten und wird dann entsprechend gehalten. Im Kühlbetrieb sollten Sie den Ausblaswinkel mehr nach unten (horizontal) ein und im Heizbetrieb stellen Sie den Ausblaswinkel mehr senkrecht nach oben ein. Warnung Stellen Sie niemals die Lamellen für den horizontalen Luftauslass mit den Händen.
-
Seite 10: Ratschläge Für Einen Wirtschaftlichen Betrieb
7. Ratschläge für einen wirtschaftlichen Betrieb Stellen Sie die Lamellen so ein, dass nicht direkt Personen, die sich im Raum aufhalten, den Luftstrom abbekommen. Stellen Sie die Raumtemperatur auf einen üblichen Wert ein. Vermeiden Sie extrem niedrige Zimmertemperaturen im Kühlbetrieb und extrem hohe Zimmertemperaturen im Heizbetrieb. -
Seite 11: Wartung Nach Einer Langen Betriebspause
Wartung nach einer langen Betriebspause Überprüfen Sie, ob die Luftfilter gereinigt sind und keine Fremdkörper die Anlagenteile blockieren könnten. Reinigen Sie ggf. den Filter und entfernen Sie mögliche Blockaden. Wenn die Anlage vom Netz getrennt war, schalten Sie 12 Stunden vor der geplanten Inbetriebnahme die Spannung wieder ein und legen ggf. - Seite 12 3. Entfernen der Spezialfilter (optional) Halten Sie die Laschen des Rahmens und entfernen Sie die 4 Krallen. (Der optionale Spezialfilter kann alle 6 Monate mit Wasser gewaschen werden. Es wird empfohlen, ihn alle drei Jahre auszutauschen.) 4. Reinigen Sie den Filter Reinigen Sie den Filter mit einem Staubsauger.
- Seite 13 Reinigen Sie danach die Filtermatte und fließenden Wasser. Lassen Sie das Wasser von der oberen Seite der Filtermatte durchlaufen, damit die Verschmutzungen ausgewaschen werden. Wenn Sie die falsche Seite in den Wasserstrahl halten, verstärken Sie die Verschmutzung! Lassen Sie die Filtermatte vor dem Einbau trocknen. Setzen Sie dabei die Filtermatte aber nicht direkten Sonnenlicht oder anderen Wärmequellen aus.
-
Seite 14: Normales Anlagenverhalten
9. Normales Anlagenverhalten 1. Symptom: Die Anlage schaltet nicht ein Die Anlage schaltet nicht sofort ein, wenn die On/Off Taste gedrückt wurde. Wenn die Betriebslampe leuchtet, befindet sich das Gerät in einem normalen Zustand. Der Kompressorschutz verhindert einen sofortigen Start der Anlage, wenn zuvor die Anlage eingeschaltet war oder der Betriebsmodus geändert wurde. -
Seite 15: Fehlerhandling
7. Symptom: Staubwolken kommen aus dem Gerät Wenn das Gerät zum ersten Mal in Betrieb genommen wird oder nach längerer Zeit wieder in Betrieb genommen wird, können Staubablagerungen dieses Verhalten verursachen. 8. Symptom: Gerüche kommen aus der Inneneinheit Die Inneneinheit absorbiert Gerüche (Zigarettenrauch, Küchengerüche, etc.) und gibt diese bei Betrieb wieder in den Raum zurück. - Seite 16 Symptom Ursache Lösung Anlage startet -Stromausfall -Warten, bis Spannung wieder nicht anlieget -Netzschalter ausgeschaltet - Schalter einschalten -Sicherung ausgelöst -Sicherung tauschen/einschalten -Batterien der FB leer Ventilator der -Temperatur nicht richtig -Stellen Sie die Temperatur richtig Inneneinheit läuft, eingestellt Anlage kühlt aber -Kompressorschutz -Warten Sie 3 Minuten nicht...
-
Seite 17: Fehler Und Ursachen Der Fernbedienung
Fehler und Ursachen der Fernbedienung Bevor Sie sich an den Kundendienst wenden, beachten Sie auch die folgende Tabelle „Symptome/Ursachen/Lösungen“ wenn die Anlage nicht ordnungsgemäß funktioniert. Symptom Ursache Lösung Lüftergeschwindigkeit kann -Prüfen Sie, ob der Modus -Im AUTO oder „DRY“ Modus nicht verändert werden „AUTO“... - Seite 18 Fehler Innenlüfter Fehler des Temperaturfühler für die Raumtemperatur der Inneneinheit Fehler Temperaturfühler Verdampfer Leckage im Kältemittelkreislauf Wasserpumpenfehlfunktion Kommunikationsfehler zwischen 2 Inneneinheiten Andere Fehlfunktion zwischen 2 Inneneinheiten Überlastungsschutz Außentemperaturfühler Außeneinheit fehlerhaft Fühler Kondensatseite Außengerät fehlerhaft Fühler Entspannungsseite Außengerät fehlerhaft EEPROM Fehler der Außeneinheit Fehler Ventilator Außengerät (nur DC Motor) T2b Sensor fehlerhaft...
-
Seite 19: Abhängigkeiten Der Betriebsweise
• Verkaufen bzw. übergeben Sie das Gerät an zertifizierte Metallhändler. Besonderer Hinweis: Die Entsorgung dieses Geräts im Wald oder in einer anderen natürlichen Umgebung gefährdet Ihre Gesundheit und ist schlecht für die Umwelt. Gefahrstoffe können in das Grundwasser und in den Lebensmittelkreislauf gelangen. RIEWITEC 20201125...
