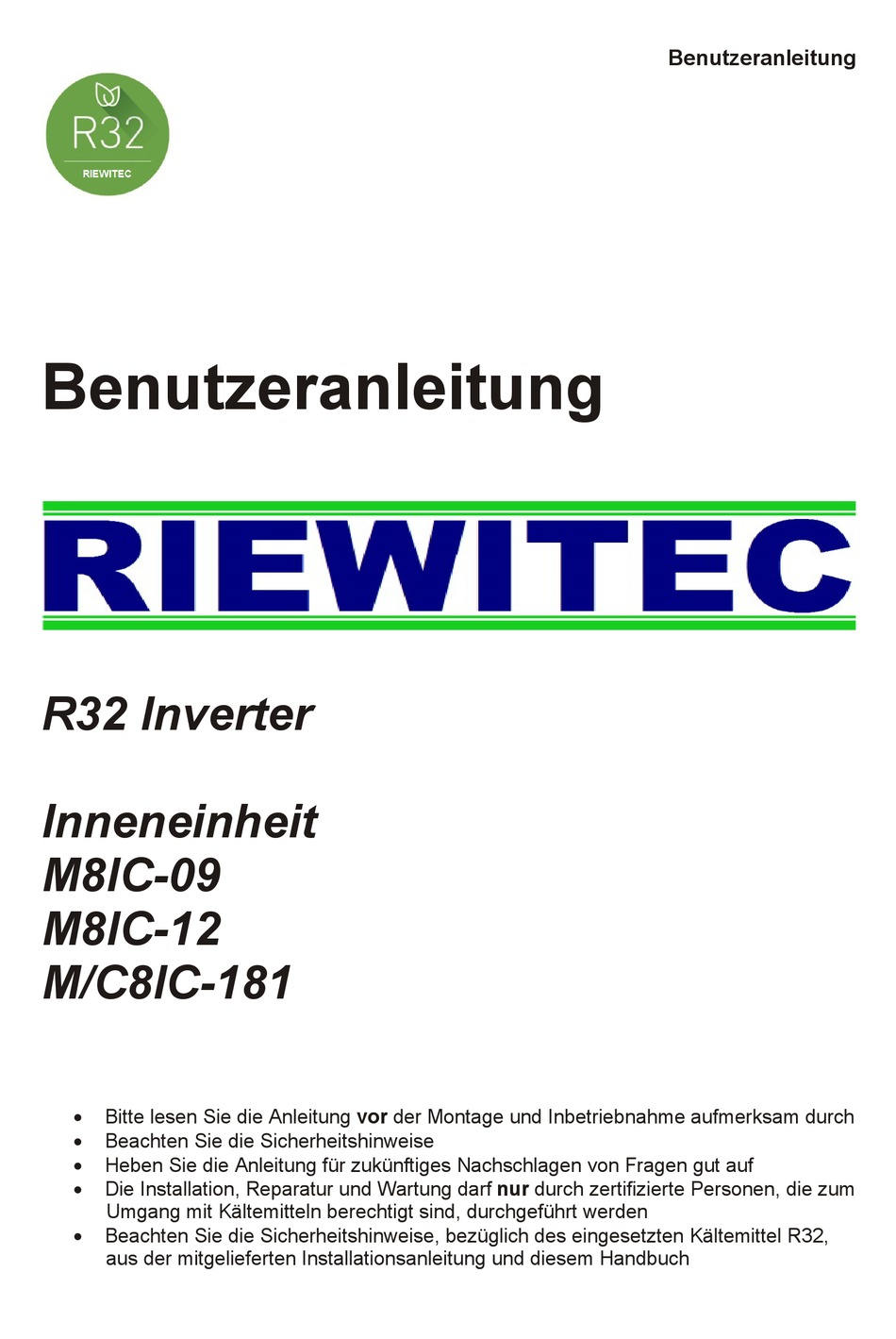

Benutzeranleitung
R32 Inverter
Inneneinheit
M8IC-09
M8IC-12
M/C8IC-181
Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch
Beachten Sie die Sicherheitshinweise
Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf
Die Installation, Reparatur und Wartung darf nur durch zertifizierte Personen, die zum
Umgang mit Kältemitteln berechtigt sind, durchgeführt werden
Beachten Sie die Sicherheitshinweise, bezüglich des eingesetzten Kältemittel R32,
aus der mitgelieferten Installationsanleitung und diesem Handbuch
Benutzeranleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riewitec M8IC-09
Inhaltszusammenfassung für Riewitec M8IC-09
- Seite 1 Benutzeranleitung Benutzeranleitung R32 Inverter Inneneinheit M8IC-09 M8IC-12 M/C8IC-181 Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch Beachten Sie die Sicherheitshinweise Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf Die Installation, Reparatur und Wartung darf nur durch zertifizierte Personen, die zum Umgang mit Kältemitteln berechtigt sind, durchgeführt werden...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ....................3 2. Erklärung Hinweissymbole ..................4 3. Sicherheitshinweise ....................5 4. Überblick der Bauteile ....................7 5. Bezeichnungen am Bedienpanel ................. 8 6. Arbeitsweise der Klimaanlage ..................9 7. Ratschläge für einen wirtschaftlichen Betrieb ............10 8. -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise Vorsicht Das Gerät darf nur durch einen autorisierten und zertifizierten Fachmann, der im Umgang mit Kältemitteln geschult ist, installiert, repariert oder gewartet werden. Für die Montage wenden Sie sich bitte an einen autorisierten Fachmann der Kälte- und Klimatechnik. -
Seite 4: Erklärung Hinweissymbole
2. Erklärung Hinweissymbole Die folgenden Hinweise müssen unbedingt beachtet werden, damit sich der Anwender und andere Personen keine Verletzungen zuziehen, sowie sonstige Schäden vermieden werden. Eine Nichtbeachtung der folgenden Anweisungen kann zu Schäden und Verletzungen führen. Das Symbol bedeutet, dass schweren Warnung Verletzung mit Todesfolge möglich sind Das Symbol bedeutet, dass Verletzungen... -
Seite 5: Sicherheitshinweise
3. Sicherheitshinweise Warnung Das Gerät darf nicht durch Schließen Sie das Gerät An- und Abschalten der Beschädigen Sie nicht das an die richtige Stromzufuhr Stromversorgung in / außer Netzkabel und verwenden Betrieb genommen Sie keine falschen Kabel. werden. Andernfalls kann Andernfalls kann möglicherweise ein möglicherweise ein... - Seite 6 Vorsicht Beim Austausch des Reinigen Sie das Gerät Lüften Sie gut den Raum, Luftfilters, dürfen nicht mit Wasser – nur ein wenn die Klimaanlage Metallteile der Inneneinheit trockenes oder leicht gleichzeitig mit einem nicht berührt werden. feuchtes Tuch verwenden. Herd, etc. betrieben wird. Wasser könnte in das Sie können sich an Gerät eindringen und die...
-
Seite 7: Überblick Der Bauteile
4. Überblick der Bauteile Hinweis Alle Abbildungen in diesem Handbuch dienen nur der besseren Erläuterung. Das tatsächliche Aussehen der von Ihnen erworbenen Klimaanlage, Displayanzeige und Fernbedienung kann von diesen Darstellungen leicht abweichen. Bei Multisplitanlagen haben Sie mehrere Inneneinheiten an einem Außengerät angeschlossen. Jede Inneneinheit wird gesondert mit der Außeneinheit kältetechnisch und elektrisch verbunden. -
Seite 8: Bezeichnungen Am Bedienpanel
5. Bezeichnungen am Bedienpanel Die Inneneinheit verfügt über eine Bedieneinheit, welches im Notfall, wenn keine Fernbedienung vorhanden ist, zur Bedienung verwendet werden kann. Das Display kann je nach Modell etwas unterschiedlich aussehen. Es können zwei Modi durch Betätigung der Betriebstaste ausgewählt werden. Jedes Drücken wechselt den Modus wiederholend von AUTO >... -
Seite 9: Arbeitsweise Der Klimaanlage
6. Arbeitsweise der Klimaanlage Verwenden Sie die Anlage unter den folgenden Temperatureinsatzbedingungen: Betriebsmodus Außentemperatur Innenraumtemperatur Kühlen C – 50 C - 32 C – 50 C (Anlagen mit Winterregelung) Heizen C – 24 C – 30 Entfeuchten C – 50 C –... -
Seite 10: Ratschläge Für Einen Wirtschaftlichen Betrieb
7. Ratschläge für einen wirtschaftlichen Betrieb Stellen Sie die Lamellen so ein, dass nicht direkt Personen, die sich im Raum aufhalten, den Luftstrom abbekommen. Stellen Sie die Raumtemperatur auf einen üblichen Wert ein. Vermeiden Sie extrem niedrige Zimmertemperaturen im Kühlbetrieb und extrem hohe Zimmertemperaturen im Heizbetrieb. -
Seite 11: Wartung Vor Einer Langen Betriebspause
Wartung vor einer langen Betriebspause Lassen Sie das Innengerät für einen halben Tag im reinen Ventilatorbetrieb laufen, um mögliche Restfeuchte zu entfernen und die Inneneinheit zu trocken. Reinigen Sie den Luftfilter der Inneneinheit. Reinigung Der Reinigungszyklus ist abhängig von den Einsatzbedingen und der Luftreinheit. Unter extremen Bedingungen muss der Filter jede Woche oder sogar noch öfter gereinigt werden. -
Seite 12: Normales Anlagenverhalten
9. Normales Anlagenverhalten 1. Symptom: Die Anlage schaltet nicht ein Die Anlage schaltet nicht sofort ein, wenn die On/Off Taste gedrückt wurde. Wenn die Betriebslampe leuchtet, befindet sich das Gerät in einem normalen Zustand. Der Kompressorschutz verhindert einen sofortigen Start der Anlage, wenn zuvor die Anlage eingeschaltet war oder der Betriebsmodus geändert wurde. - Seite 13 Wenn die Filtermatte verschmutzt ist und die Luft deshalb ungleichmäßig verteilt wird, kann bei sehr hoher Luftfeuchtigkeit dieses Verhalten auftreten. Sie sollten die Filtermatte trotzdem reinigen. 4. Symptom: Weißer Dampf wird aus der Außeneinheit geblasen Wenn das Außengerät in den Enteisungsmodus im Heizbetrieb schaltet, kann bei hoher Luftfeuchtigkeit weißer Wasserdampf aufsteigen.
-
Seite 14: Fehlerhandling
10. Fehlerhandling Fehler und Ursachen der Klimaanlage Wenn eins der folgenden Systemverhalten auftritt, schalten Sie die Anlage aus und wenden sich an den Kundendienst. Die Betriebslampe leuchtet schnell (5Hz) Die Lampe blinkt auch noch schnell, wenn die Anlage vollständig ausgeschaltet wurde und wieder eingeschaltet wurde. Bitte beachten Sie hierzu auch die Fehlercodetabelle am Ende der Anleitung). -
Seite 15: Fehler Und Ursachen Der Fernbedienung
und prüfen Sie den Druck – Kältemittelventile überprüfen! Geringe -Wärmetauscher der Innen- -Reinigen Sie die Wärmetauscher Kühlleistung oder Außeneinheit verschmutzt der Innen- und Außeneinheit -Luftfilter verschmutzt -Reinigen Sie den Luftfilter -Luftein- oder Luftauslass - Sorgen Sie für ungehinderte Zu- behindert und Abluft -Fenster und Türen nicht -Schließen Sie die Fenster und... -
Seite 16: Fehlercodetabelle
Display Ventilatorbetrieb Die Anzeige auf dem Display -Timereinstellungen -Überprüfen Sie die erlischt nach einiger Zeit vorgenommen Timereinstellungen Die Timer-On Anzeige -Timereinstellungen -Überprüfen Sie die erlischt nach einiger Zeit vorgenommen Timereinstellungen Die Inneneinheit sendet -Überprüfen Sie, ob die -Beseitigen Sie Störeinflüsse keinen Bestätigungston, Fernbedienung direkt auf und halten die... - Seite 17 Überlastungsschutz Außentemperaturfühler Außeneinheit fehlerhaft Fühler Kondensatseite Außengerät fehlerhaft Fühler Entspannungsseite Außengerät fehlerhaft EPROM Fehler der Außeneinheit Fehler Ventilator Außengerät (nur DC- Motor) T2b Sensor fehlerhaft Kommunikationfehler Panel Fehler in der Abdeckung Abdeckung nicht richtig geschlossen Invertermodul IPM Schutz Flash Schutz bei Über- oder Unterspannung Flash Überhitzungsschutz Kompressor Flash...
-
Seite 18: Abhängigkeiten Der Betriebsweise
• Verkaufen bzw. übergeben Sie das Gerät an zertifizierte Metallhändler. Besonderer Hinweis: Die Entsorgung dieses Geräts im Wald oder in einer anderen natürlichen Umgebung gefährdet Ihre Gesundheit und ist schlecht für die Umwelt. Gefahrstoffe können in das Grundwasser und in den Lebensmittelkreislauf gelangen. RIEWITEC 20200401...
