11. Installation der Abdeckung (Panel)

Warnung
Niemals die Abdeckung mit der sichtbaren Seite auf den Boden legen oder auf die Kanten
stellen. Sie könnten die Abdeckung zerkratzen oder beschädigen!

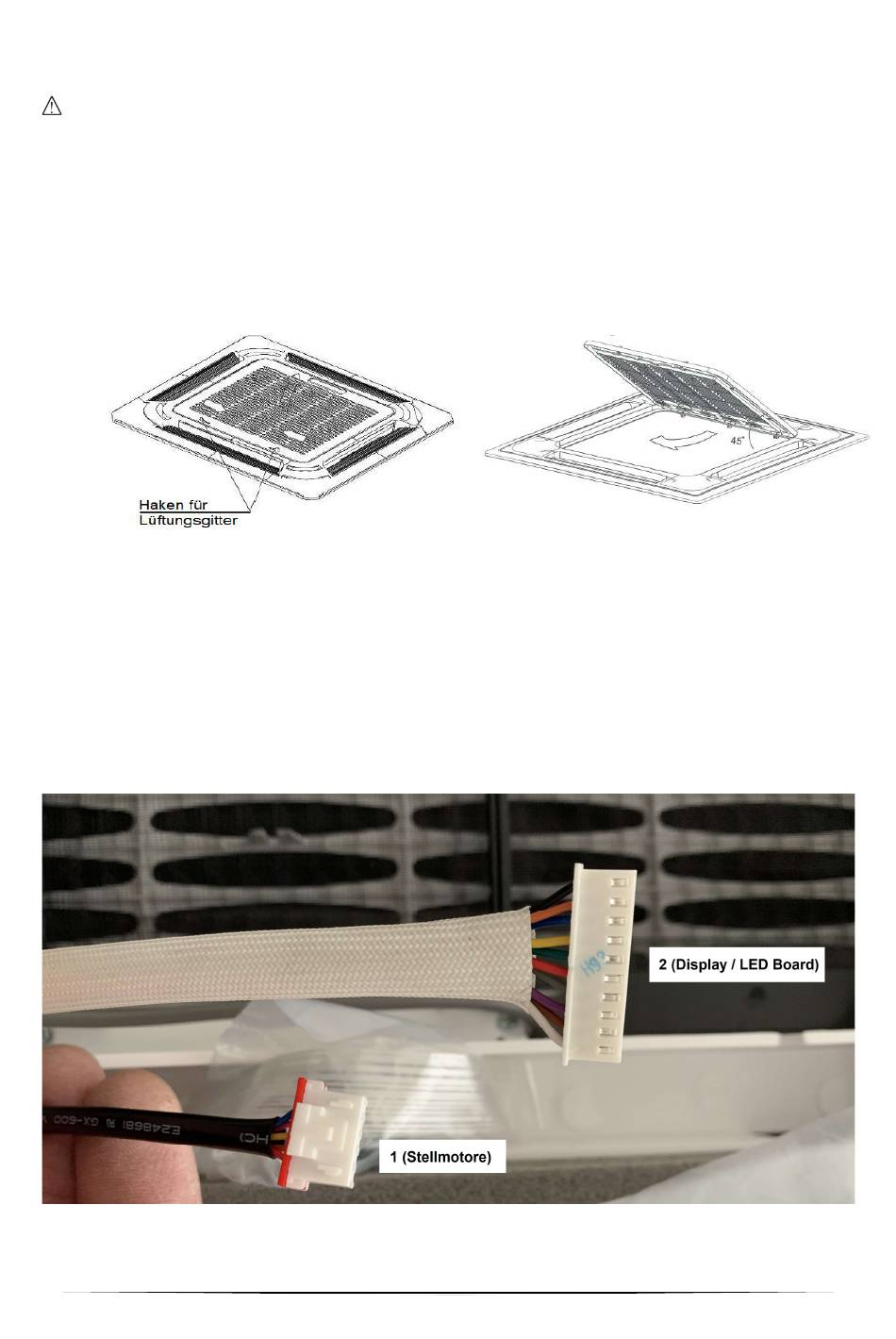

1. Entfernen Sie die Lüftungsgitter
Ziehen oder schieben Sie die beiden Lüftungsgitterhalter zur Mitte hin. Öffnen Sie das
Gitter um ca. 45 Grad und nehmen es ab.
2. Installieren Sie den Rahmen
Richten Sie den Rahmen entsprechend der Anschlüsse für den „Swing-Motor" und
Bedienfeld aus und befestigen ihn mit den Stahlseilen am Gehäuse.
Schließen Sie die 2 weißen Stecker vom Rahmen (Display und Stellmotore) an der
Steuerplatine an. Der dritte schwarze Stecker vom Rahmen wird nicht genutzt. Dieser ist für
den Anschluss einer kabelgebundenen Fernbedienung bzw. für eine WiFi Steuerung.
