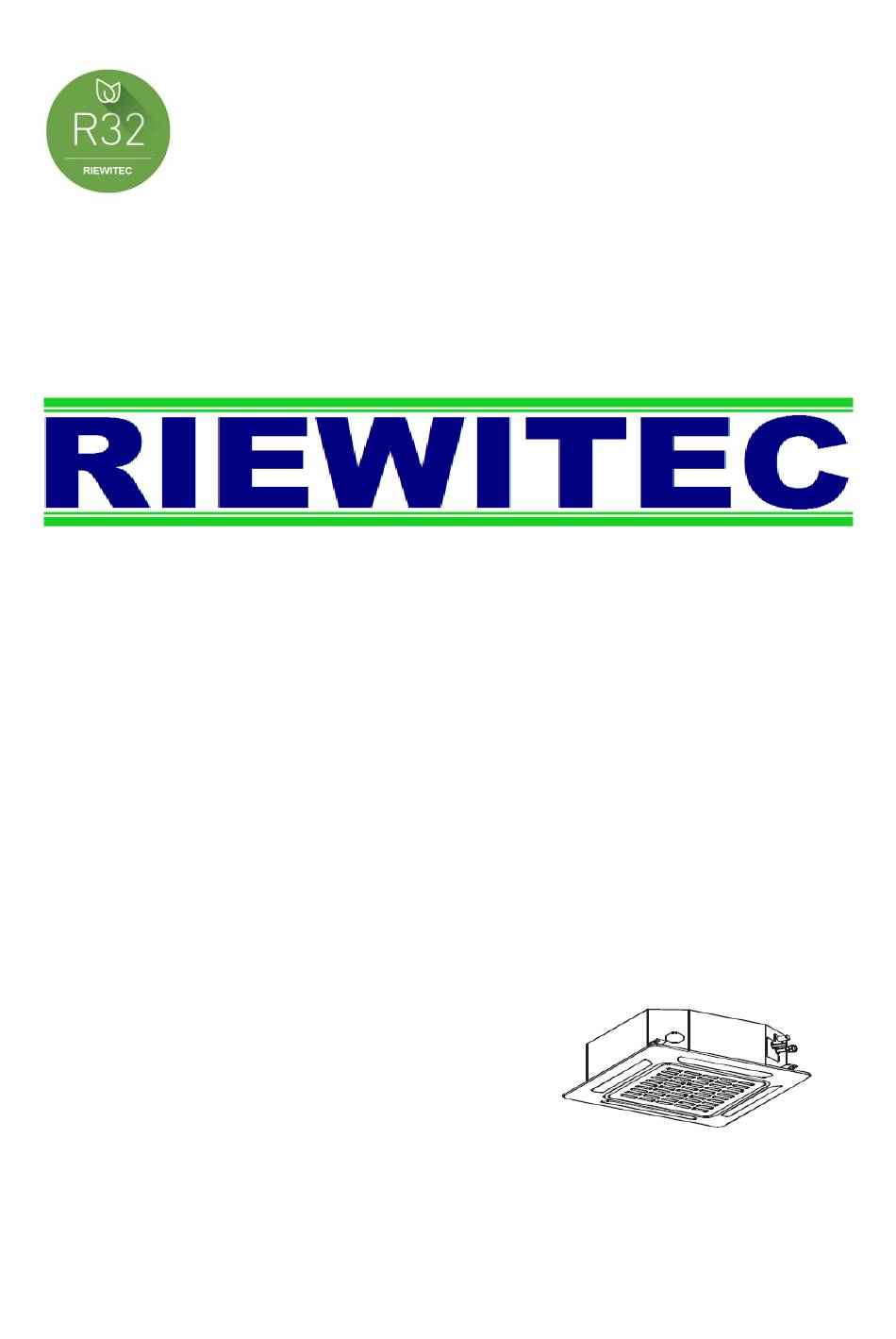

Installationsanleitung
R32 Inverter
Multisplitanlagen
M8(9)OU-14/2 Multisplit Außengerät
M8(9)OU-18/2 Multisplit Außengerät
M8(9)OU-21/3 Multisplit Außengerät
M8(9)OU-27/3 Multisplit Außengerät
M8OU-28/4 Multisplit Außengerät
M8OU-36/4 Multisplit Außengerät
M8(9)OU-42/5 Multisplit Außengerät
C9OU-12
•
Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch
•
Beachten Sie die allgemeinen Sicherheitshinweise und die Sicherheitshinweise zum
verwendeten Kältemittel R32
•
Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf
•
Die Installation darf nur durch zertifizierte Personen, die zum Umgang mit Kältemitteln
berechtigt sind, durchgeführt werden
Installationshandbuch
M9IC-09 Inneneinheit

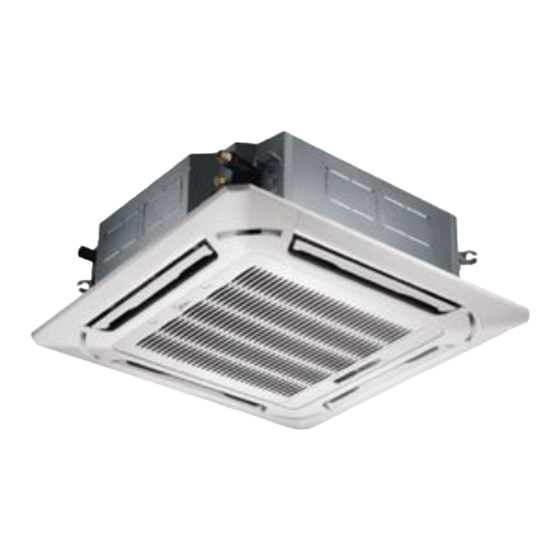

M/C9IC-12 Inneneinheit
M/C9IC-18 Inneneinheit
Werbung
Verwandte Anleitungen für Riewitec M/C9IC-12
Inhaltszusammenfassung für Riewitec M/C9IC-12
- Seite 1 Installationshandbuch Installationsanleitung R32 Inverter Multisplitanlagen M8(9)OU-14/2 Multisplit Außengerät M9IC-09 Inneneinheit M8(9)OU-18/2 Multisplit Außengerät M/C9IC-12 Inneneinheit M8(9)OU-21/3 Multisplit Außengerät M/C9IC-18 Inneneinheit M8(9)OU-27/3 Multisplit Außengerät M8OU-28/4 Multisplit Außengerät M8OU-36/4 Multisplit Außengerät M8(9)OU-42/5 Multisplit Außengerät C9OU-12 • Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch •...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise zum Kältemittel R32 Erklärung Hinweissymbole Sicherheitshinweise Installation der Inneneinheit Installationsort Installation des Einbaugehäuses Herstellen der Kondensatableitung Anschluss der Kondensatleitung Test der Kondensatpumpe (nach vollständiger Installation) Montageort Außengerät Montage des Außengerät Maße der Außeneinheit Installation der Außeneinheit Installation der Kältemittelleitungen Bördeln der Leitungsenden Anschließen der Kältemittelleitungen...
- Seite 3 1. Allgemeine Hinweise Warnung ➢ Das Gerät darf nur durch einen autorisierten und zertifizierten Fachmann, der im Umgang mit Kältemitteln geschult ist, installiert, repariert oder gewartet werden. ➢ Für die Montage wenden Sie sich bitte an einen autorisierten Fachmann der Kälte- und Klimatechnik.
- Seite 4 2. Sicherheitshinweise zum Kältemittel R32 Vorsicht Das Kältemittel R32 fällt in die Kategorie A2L (schwer entflammbar). Daher müssen bei Installation und Wartung die Sicherheitsmaßnahmen und Vorgaben beachtet werden, um R32 sicher einsetzen zu können. Folgende Sicherheitshinweise sind zu beachten: • Beachten Sie bei allen Arbeiten die Angaben aus der DIN EN 378 und die Herstellerangaben.
- Seite 5 3. Erklärung Hinweissymbole Die folgenden Hinweise müssen unbedingt beachtet werden, damit sich der Anwender und andere Personen keine Verletzungen zuziehen, sowie sonstige Schäden vermieden werden. Eine Nichtbeachtung der folgenden Anweisungen kann zu Schäden und Verletzungen führen. Das Symbol bedeutet, dass schweren Warnung Verletzung mit Todesfolge möglich sind Das Symbol bedeutet, dass Verletzungen...
- Seite 6 4. Sicherheitshinweise Warnung Das Gerät darf nicht durch Schließen Sie das Gerät An- und Abschalten der Beschädigen Sie nicht das an die richtige Stromzufuhr Stromversorgung in / außer Netzkabel und verwenden Betrieb genommen Sie keine falschen Kabel. werden. Andernfalls kann Andernfalls kann möglicherweise ein möglicherweise ein...
- Seite 7 Vorsicht Beim Austausch des Reinigen Sie das Gerät Lüften Sie gut den Raum, nicht mit Wasser – nur ein Luftfilters, dürfen wenn die Klimaanlage Metallteile der Inneneinheit trockenes oder leicht gleichzeitig mit einem nicht berührt werden. feuchtes Tuch verwenden. Herd, etc. betrieben wird. Wasser könnte in das Sie können sich an Gerät eindringen und die...
- Seite 8 5. Installation der Inneneinheit Installationsort Der Installationsort muss so gewählt werden, dass die folgenden Anforderungen erfüllt werden: • Es ist genug Platz für die Installation und Wartung vorhanden. • Die Decke ist waagerecht und gerade und der Aufbau der Decke und der Unterkonstruktion trägt die Last der Inneneinheit.
- Seite 9 Hinweis Alle Abbildungen in diesem Dokument dienen zum besseren Verständnis der Anleitung. Die zu montierende Anlage kann an einigen Stellen von den abgebildeten Skizzen abweichen.
- Seite 10 Installation des Einbaugehäuses a. In bestehende Decken 1. Schaffen einer quadratischen Öffnung, unter Verwendung der mitgelieferten Installationsschablone, von 600mm x 600mm in der Decke. Das mittlere Loch der Installationsschablone ist dabei die Mitte der Einbaukassette. Ermitteln Sie die Länge und Lage der benötigten Leitungen für Kältemittel, Kondenswasser und elektrischen Anschluss.
- Seite 11 Achtung • Schließen Sie immer erst alle Leitungen und Kabel am Innengerät an und dann am Außengerät. • Achten Sie sorgfältig auf eine vollständige Isolierung der Kältemittelleitungen, damit sich kein Kondenswasser bildet. • Umwickeln Sie alle Leitungen noch einmal mit einem UV beständigen Tape, welches in der Regel optional erworbenen Kältemittelleitungen beiliegt, so dass sich ein Leitungspaket ergibt.
- Seite 12 6. Herstellen der Kondensatableitung Stellen Sie die Kondensatableitung gemäß Abbildung 1-15 her. Prüfen Sie, ob das Kondensat ungehindert abfließen kann. Das sollten Sie vor dem Schließen der Decke machen, damit ggf. undichte Stellen im Kondensatrohr/-schlauch oder den Anschlüssen festgestellt werden können. Beachten Sie die Maßangaben in der Abbildung (Fig.1-15). Die max.
- Seite 13 Test der Kondensatpumpe (nach vollständiger Installation) Schalten Sie die Anlage in den Kühlbetrieb und füllen Sie in die Testöffnung vorsichtig bis zu 2000 ml Wasser. Bitte achten Sie darauf, dass das Wasser nicht mit dem Motor der Kondensatpumpe in Berührung kommt. Die Kondensatpumpe sollte anfangen zu pumpen und das Wasser abpumpen.
- Seite 14 7. Montageort Außengerät Wenn das Außengerät nicht allseitig frei installiert wird, beachten Sie bitte die folgenden Mindestabstände. Wenn die Wand in Ausblasrichtung niedrig ist, kann der Abstand deutlich verringert werden. Es muss aber immer sichergestellt werden, dass es nicht zum Hitze- oder Kältestau kommt!
- Seite 15 • Vermeiden Sie, sofern dieses möglich ist, direkte Sonneneinstrahlung auf das Außengerät. • Halten Sie unbedingt die Abstände zu Wänden oder sonstigen Hindernissen, wie in der Abbildung aufgeführt sind, ein. Nach vorne, wo die Luft ausgeblasen wird, muss der Abstand zum nächsten Hindernis immer so groß gewählt sein, dass die ausgeblasene Luft ungehindert entweichen kann.
- Seite 16 8. Montage des Außengerät Maße der Außeneinheit Modell Maßeinheit in mm M8(9)OU-14/2 800 333 M8(9)OU-18/2 800 333 M8OU-21/3 M9OU-21/3 M8OU-27/3 M9OU-27/3 M8OU-28/4 946 410 1034 M8OU-36/4 946 410 1034 M8(9)OU-42/5 946 410 1034...
- Seite 17 Installation der Außeneinheit Befestigen Sie das Außengerät sorgfältig auf dem Boden oder einer entsprechenden Halterung. Verwenden Sie dazu Schrauben in den Größen M8 oder M10. Das Außengerät muss fest mit dem Untergrund/Halterung verbunden werden. Im Heizbetrieb bildet sich Kondenswasser am Außengerät, Verwenden Sie den Stopfen um einen Schlauch zur Kondenswasserabführung zu verlegen.
- Seite 18 9. Installation der Kältemittelleitungen Warnung Alle Arbeiten am Kältemittelkreislauf dürfen nur durch zertifizierte Techniker ausgeführt werden. Nur diese Personen sind im Umgang mit der Verwendung von Kältemitteln, entsprechend der nationalen Vorschriften, geschult und berechtigt die Arbeiten auszuführen. • Die Kältemittelleitungen müssen sorgfältig isoliert werden um eine Kondenswasserbildung zu vermeiden.
- Seite 19 Bördeln der Leitungsenden • Schneiden Sie, mit geeignetem Schneidwerkzeug, die Leitungen in einem exakten rechten Winkel auf die passende Länge und entfernen Sie Grate mit der Schnittfläche nach unten, damit keine Grate in die Leitungen fallen. • Schieben Sie die Mutter auf die Leitung. •...
- Seite 20 Sofern dieser schon belegt ist oder je nach Außengerät nicht vorhanden ist, verwenden Sie den mitgelieferten Adapter von 3/8 Zoll auf 1/2 Zoll. Inneneinheit Querschnitt in Zoll Querschnitt in Zoll Hochdruckseite Niederdruckseite M9IC-09 M/C9IC-12 M/C9IC-18 Außengerät C9OU-* verfügt Singlesplitanlage über Paar...
- Seite 21 Isolierung und Verlegung der Leitungen Hinweis Arbeiten Sie mit höchster Sorgfalt bei der Verlegung der Leitungen und verhindern Sie unbedingt den Eintritt von Feuchtigkeit oder anderen Fremdkörpern in die Leitungen. Verwenden Sie die Schutzkappen oder verwenden andere Maßnahmen um die Leitungsenden vor Fremdkörper zu schützen.
- Seite 22 Maximale Längen der Kältemittelleitungen M8(9)OU- C9OU-12 M8(9)OU- M8(9)OU- 14/2 21/3 M8OU-28/4 Modell Außengerät 42/5 M8(9)OU- M8(9)OU- M8OU-36/4 18/2 27/3 Max. Gesamtlänge der Kältemittel- leitungen Max. Länge der Leitungen je Inneneinheit Max. Höhenunterschied zwischen Innen- und Außeneinheit (Außeneinheit höher als Inneneinheit) Max.
- Seite 23 10. Elektrischer Anschluss Allgemeine Informationen Alle Arbeiten an den elektrischen Anlagenteilen dürfen nur durch entsprechend qualifizierter Personen durchgeführt werden. Es sind immer die nationalen und örtlichen Vorschriften zu beachten. Verwenden Sie eine allpolige Trenneinrichtung und nutzen Sie einen geeigneten Fehlerstromschutzschalter (RCD) mit max. 30 mA Auslösestrom. Sorgen Sie immer für eine vollständige und sichere Erdung.
- Seite 24 • Entfernen Sie die Abdeckung des Anschlusskasten an der Außeneinheit. • Beachten Sie das Anschlussbild im Deckel der Anschlussbox von der Inneneinheit und befolgen Sie die Verdrahtungsabbildung. • Schließen Sie wieder alle Abdeckungen. Das Außengerät wird mit Spannung (1 Phase 220-240V, 50Hz) versorgt. Verwenden Sie hierzu einen eigenen abgesicherten Stromkreis.
- Seite 26 Bei Multisplitanlagen wird nicht die Klemme W an den Inneneinheiten verwendet. Es werden auch nicht am Außengerät die Klemmen S(1) und S(2) belegt.
- Seite 27 Beispiel Singlesplitanlage: Bei Singlesplitanlagen werden nicht die Klemme W am Innen- und Außengerät verwendet (sofern am Innengerät vorhanden). Am Außengerät wird die Klemme W zu (1)L gebrückt. Warnung Arbeiten Sie nur an den elektrischen Anschlüssen, wenn vorher die Anlage allpolig von Netz getrennt wurde.
- Seite 28 11. Installation der Abdeckung (Panel) Warnung Niemals die Abdeckung mit der sichtbaren Seite auf den Boden legen oder auf die Kanten stellen. Sie könnten die Abdeckung zerkratzen oder beschädigen! 1. Entfernen Sie die Lüftungsgitter Ziehen oder schieben Sie die beiden Lüftungsgitterhalter zur Mitte hin. Öffnen Sie das Gitter um ca.
- Seite 30 Vorsicht Der Rahmen passt nur in einer bestimmten Ausrichtung unter die Inneneinheit. Bitte beachten Sie dazu die Hinweisschilder auf der Deckeneinbaukassette und des Abdeckrahmen. Achten Sie darauf, dass keine Kabel eingeklemmt werden oder anderweitig beschädigt werden können. Schrauben Sie den Rahmen mit den 4 Schrauben fest und richten ihn mittig zur Einbaukassette aus.
- Seite 31 Evakuierung der Anlage und Dichtigkeitsprüfung Luft und Feuchtigkeit haben im Kältekreislauf unerwünschte Effekte wie z.B. eine Leistungsminderung und können die Anlage zerstören. Folglich muss die Klimaanlage mit einer Vakuumpumpe (kein Lieferumfang) evakuiert werden. Warnung Sollte bei der Evakuierung und Dichtigkeitsprüfung Kältemittel austreten, lüften Sie umgehend den Raum.
- Seite 32 • Evakuieren der Leitungen für min.10 Minuten (bei Leitungen, die länger als 15 m sind für min. 15 Minuten) und schließen Sie das Ventil der Monteurhilfe vor dem Stoppen der Vakuumpumpe. • Mindestens 10 Minuten das Vakuum halten, um zu prüfen, dass alle Anschlüsse absolut dicht sind.
- Seite 33 Kältemittel nachfüllen Vorsicht • Kältemittel kann erst nachgefüllt werden, wenn die Anlage evakuiert wurde und der Kältemittelkreislauf geöffnet wurde. • Füllen Sie nur identisches Kältemittel nach – Mischen Sie niemals Kältemittel! • Füllen Sie Kältemittel nur langsam und sorgfältig dosiert nach. Das Außengerät ist vom Werk her mit Kältemittel R32 gefüllt.
- Seite 34 M8OU-28/4 30 m M8OU-36/4 30 m M8(9)OU-42/5 37,5 m C9OU-* Die mögliche Gesamtlänge der Leitungen kann auf die angeschlossenen Inneneinheiten frei aufgeteilt werden. Sofern längere Leitungen verbaut werden, muss entsprechend der folgenden Tabelle Kältemittel R32 nachgefüllt werden: Leitungsdurchmesser der Nachfüllmenge R32 je Meter Hochdruckseite zusätzlicher Leitungslänge 12 g/m...
- Seite 35 Anlage innerhalb von 3 Minuten mehrfach Ein- und Ausschalten, wird der Kompressor erst nach 3 Minuten starten. 14. Abhängigkeiten der Betriebsweise Wenn mehrere Inneneinheiten an einem Außengerät angeschlossen sind, kann das Außengerät entweder nur im Heiz- oder im Kühlmodus arbeiten. Die Inneneinheiten können also nur wie folgt arbeiten: Kühlmodus: Kühlen, trocknen und Ventilatorbetrieb ist bei allen Inneneinheiten möglich Entfeuchten: Kühlen, trocknen und Ventilatorbetrieb ist bei allen Inneneinheiten möglich...
- Seite 36 Zeitraums der Arbeit fortgesetzt werden. Die Belüftung sorgt bei eventuell freigesetzten Kältemittel für eine ausreichende Verteilung in der Umgebung. Wenn elektrische Komponenten ausgetauscht werden, müssen sie für den Einsatzzweck geeignet sein und die richtigen Spezifikationen haben. Zu allen Zeiten sind die Wartungs- und Servicerichtlinien des Herstellers zu befolgen.
- Seite 37 16. Technische Daten Model (Außeneinheit) M8OU-14/2 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 14000 15000 Nennleistung in Btu/h (Leistungsbereich) (6210-16400) (5220-17400) Nennleistung in KW Max. Leistungsaufnahme in Watt 2650 1270 1185 Leistungsaufnahme in Watt (Arbeitsbereich) (168-1714) (265-1707) Max.
- Seite 38 Model (Außeneinheit) M8OU-18/2 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 18000 19000 Nennleistung in Btu/h (Leistungsbereich) (7000-23400) (8000-24700) Nennleistung in KW Max. Leistungsaufnahme in Watt 2850 1630 1390 Leistungsaufnahme in Watt (650–2000) (600–1670) Max. Leistungsaufnahme in Amperé 13,0 SEER/SCOP(W/W) und Energieeffizienzklasse 3,8 A...
- Seite 39 Model (Außeneinheit) M8OU-21/3 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 21000 22500 Nennleistung in Btu/h (Nennleistung) (6619-23420) (5900-24740) Nennleistung in KW Max. Leistungsaufnahme in Watt 3300 1950 1780 Leistungsaufnahme in Watt (180-2240) (325-1920) Max. Leistungsaufnahme in Amperé 15,5 SEER/SCOP(W/W) und Energieeffizienzklasse 4,0 A+...
- Seite 40 Model (Außeneinheit) M8OU-27/3 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 27000 28000 Nennleistung in Btu/h (Nennleistung) (6950 – 32000) (10100 -29000) Nennleistung in KW Max. Leistungsaufnahme in Watt 3600 2450 2100 Leistungsaufnahme in Watt (235-2900) (310-2890) Max.
- Seite 41 Model (Außeneinheit) M8OU-28/4 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 28000 30000 Nennleistung in Btu/h (Nennleistung) (7000-33600) (8000-36000) Nennleistung in KW Max. Leistungsaufnahme in Watt 4150 2450 2200 Leistungsaufnahme in Watt (890-3180) (770-2750) Max. Leistungsaufnahme in Amperé SEER/SCOP(W/W) und Energieeffizienzklasse 3,8 A 6,1 A++...
- Seite 42 Model (Außeneinheit) M8OU-42/5 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 42000 42000 Nennleistung in Btu/h (Nennleistung) (7000-48300) (8000-50400) Nennleistung in KW 12,3 12,3 Max. Leistungsaufnahme in Watt 4700 4260 3100 Leistungsaufnahme in Watt (1490-4580) (1090-4000) Max.
- Seite 43 Schallleistungspegel in db(A) Außeneinheit Kältemittel und Menge R32 870g (entspricht GWP 0,587t) φ6.35 (1/4) Kältemittelanschlüsse φ9,52 (3/8) C – 50 Kühlen Heizen C - 24 Modell (Inneneinheit) M9IC-09 M/C9IC-12 M/C9IC-18 Kälteleistung Heizleistung Kälteleistung Btu/h 9000 12000 18000 Heizleistung Btu/h 10000 13000...
- Seite 44 17. Produktdatenblatt Produktdatenblatt zu Modell M8(9)OU-14/2 Name des Lieferanten RIEWITEC M8(9)OU-14/2 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 64 db im Freien M8(9)OU-14/2 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 45 Produktdatenblatt zu Modell M8(9)OU-18/2 Name des Lieferanten RIEWITEC M8(9)OU-18/2 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 65 db im Freien M8(9)OU-18/2 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 46 Produktdatenblatt zu Modell M8(9)OU-21/3 Name des Lieferanten RIEWITEC M8(9)OU-21/3 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 65 db im Freien M8(9)OU-21/3 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 47 Produktdatenblatt zu Modell M8OU-27/3 Name des Lieferanten RIEWITEC Modellkennung der Außeneinheit und der möglichen M8OU-27/3 Außeneinheit Inneneinheiten des Luftkonditionierers; M9IC-09 Inneneinheit (9000 Btu/h) Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 67 db im Freien M8OU-27/3 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 48 Produktdatenblatt zu Modell M9OU-27/3 Name des Lieferanten RIEWITEC M9OU-27/3 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 55 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 68 db im Freien M9OU-27/3 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 49 Produktdatenblatt zu Modell M8OU-28/4 Name des Lieferanten RIEWITEC M8OU-28/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 67 db im Freien M8OU-28/4 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 50 Produktdatenblatt zu Modell M8OU-36/4 Name des Lieferanten RIEWITEC M8OU-36/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 67 db im Freien M8OU-36/4 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 51 Produktdatenblatt zu Modell M9OU-36/4 Name des Lieferanten RIEWITEC M9OU-36/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 dB in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 68 dB im Freien M9OU-36/4 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 52 Produktdatenblatt zu Modell M8OU-42/5 Name des Lieferanten RIEWITEC M8OU-42/5 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-12 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 69 db im Freien M8OU-42/5 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 53 Produktdatenblatt zu Modell M9OU-42/5 Name des Lieferanten RIEWITEC M9OU-42/5 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-12 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 70 db im Freien M9OU-42/5 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 54 RIEWITEC GmbH Potsdamer Straße 28 14547 Beelitz OT Fichtenwalde Fon: +49 (0)33206 513882 Fax: +49 (0)33206 513883 Email: info@riewitec.de Firma: RIEWITEC GmbH Rechtsform: GmbH Sitz der Gesellschaft: Beelitz OT Fichtenwalde, Deutschland Geschäftsführer: Ulrich Wippermann Registergericht: Potsdam HRB 26461 Steuernummer: 048/117/02272 Umsatzsteuer-ID: DE291485171 WEEE-Reg.-Nr.DE71721174...
