Installationsanleitung
R32 Inverter
Single- / Multisplitanlagen

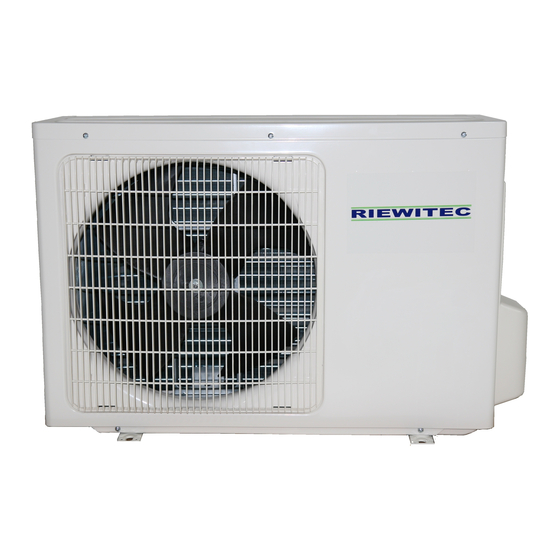

M8OU-14/2 Multisplit Außengerät
M8OU-18/2 Multisplit Außengerät
M8OU-21/3 Multisplit Außengerät
M8OU-27/3 Multisplit Außengerät
M8OU-28/4 Multisplit Außengerät
M8OU-36/4 Multisplit Außengerät
M8OU-42/5 Multisplit Außengerät
F8OU-09 Singlesplit Außengerät
F8OU-12 Singlesplit Außengerät
•
Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch
•
Beachten Sie die allgemeinen Sicherheitshinweise und die Sicherheitshinweise zum
verwendeten Kältemittel R32
•
Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf
•
Die Installation darf nur durch zertifizierte Personen, die zum Umgang mit Kältemitteln
berechtigt sind, durchgeführt werden
Installationshandbuch
F8IP-09 Inneneinheit
F8IP-12 Inneneinheit
F8IP-18 Inneneinheit
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riewitec M8OU-14/2
Inhaltszusammenfassung für Riewitec M8OU-14/2
- Seite 1 Installationshandbuch Installationsanleitung R32 Inverter Single- / Multisplitanlagen M8OU-14/2 Multisplit Außengerät F8IP-09 Inneneinheit M8OU-18/2 Multisplit Außengerät F8IP-12 Inneneinheit M8OU-21/3 Multisplit Außengerät F8IP-18 Inneneinheit M8OU-27/3 Multisplit Außengerät M8OU-28/4 Multisplit Außengerät M8OU-36/4 Multisplit Außengerät M8OU-42/5 Multisplit Außengerät F8OU-09 Singlesplit Außengerät F8OU-12 Singlesplit Außengerät •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise zum Kältemittel R32 Erklärung Hinweissymbole Sicherheitshinweise Montageort Innengerät Montageort Außengerät Übersicht der Bauteile Montage des Innengerät Einbau der Montageplatte Wanddurchbruch Anschlüsse am Innengerät und Wanddurchführung Kondenswasserschlauch Aufhängen der Inneneinheit Maximale Längen der Kältemittelleitungen Montage des Außengerät Maße der Außeneinheit Installation der Außeneinheit Installation der Kältemittelleitungen... -
Seite 3: Allgemeine Hinweise
1. Allgemeine Hinweise Warnung Ø Das Gerät darf nur durch einen autorisierten und zertifizierten Fachmann, der im Umgang mit Kältemitteln geschult ist, installiert, repariert oder gewartet werden. Ø Für die Montage wenden Sie sich bitte an einen autorisierten Fachmann der Kälte- und Klimatechnik. -
Seite 4: Sicherheitshinweise Zum Kältemittel R32
2. Sicherheitshinweise zum Kältemittel R32 Vorsicht Das Kältemittel R32 fällt in die Kategorie A2L (schwer entflammbar). Daher müssen bei Installation und Wartung die Sicherheitsmaßnahmen und Vorgaben beachtet werden, um R32 sicher einsetzen zu können. Folgende Sicherheitshinweise sind zu beachten: • Beachten Sie bei allen Arbeiten die Angaben aus der DIN EN 378 und die Herstellerangaben. -
Seite 5: Erklärung Hinweissymbole
3. Erklärung Hinweissymbole Die folgenden Hinweise müssen unbedingt beachtet werden, damit sich der Anwender und andere Personen keine Verletzungen zuziehen, sowie sonstige Schäden vermieden werden. Eine Nichtbeachtung der folgenden Anweisungen kann zu Schäden und Verletzungen führen. Das Symbol bedeutet, dass schweren Warnung Verletzung mit Todesfolge möglich sind Das Symbol bedeutet, dass Verletzungen... -
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise Warnung Das Gerät darf nicht durch Schließen Sie das Gerät An- und Abschalten der Beschädigen Sie nicht das an die richtige Stromzufuhr Stromversorgung in / außer Netzkabel und verwenden Betrieb genommen Sie keine falschen Kabel. werden. Andernfalls kann Andernfalls kann möglicherweise ein möglicherweise ein... - Seite 7 Vorsicht Beim Austausch des Reinigen Sie das Gerät Lüften Sie gut den Raum, Luftfilters, dürfen nicht mit Wasser – nur ein wenn die Klimaanlage Metallteile der Inneneinheit trockenes oder leicht gleichzeitig mit einem nicht berührt werden. feuchtes Tuch verwenden. Herd, etc. betrieben wird. Wasser könnte in das Gerät eindringen und die Sie können sich an...
-
Seite 8: Montageort Innengerät
5. Montageort Innengerät Es handelt sich bei der Abbildung nur um ein Beispiel. Die gelieferte Inneneinheit und die Montageplatte können von der abgebildeten Inneneinheit abweichen. Es müssen die nationalen Richtlinien zur Montage und Inbetriebnahme von Klimaanlagen eingehalten werden. • Stellen Sie das Innengerät nicht in der Nähe von Hitze- oder Dampfentwicklung auf. •... -
Seite 9: Montageort Außengerät
6. Montageort Außengerät Wenn das Außengerät nicht allseitig frei installiert wird, beachten Sie bitte die folgenden Mindestabstände. Wenn die Wand in Ausblasrichtung niedrig ist, kann der Abstand deutlich verringert werden. Es muss aber immer sichergestellt werden, dass es nicht zum Hitze- oder Kältestau kommt! - Seite 10 • Vermeiden Sie direkte Sonneneinstrahlung auf das Außengerät. • Halten Sie unbedingt die Abstände zu Wänden oder sonstigen Hindernissen, wie in der Abbildung aufgeführt sind, ein. Nach vorne, wo die Luft ausgeblasen wird, muss der Abstand zum nächsten Hindernis immer so groß gewählt sein, dass die ausgeblasene Luft ungehindert entweichen kann.
-
Seite 11: Übersicht Der Bauteile
7. Übersicht der Bauteile Inneneinheit 1. Frontblende 2. Lufteinlass 3. Luftfilter 4. Luftauslass 5. Horizontales Luftverteilgitter 6. Vertikale Luftverteilung 7. Display Fernbedienung 8. Fernbedienung Außengerät 9. Verbindungsleitungen 10. Lufteinlass (seitlich und hinten) 11. Luftauslassgitter Außengerät Hinweis Alle Abbildungen in diesem Handbuch dienen nur der besseren Erläuterung. Das tatsächliche Aussehen der von Ihnen erworbenen Klimaanlage, Displayanzeige und Fernbedienung kann von diesen Darstellungen leicht abweichen. -
Seite 12: Montage Des Innengerät
8. Montage des Innengerät Einbau der Montageplatte • Montieren Sie die Montageplatte waagerecht auf eine ebene Fläche an die Wand und beachten Sie die Abstände nach oben, unten und seitlich. • Befestigen Sie die Montageplatte mit ausreichend Schrauben, sodass diese fest und eben an der Wand liegt. -
Seite 13: Kondenswasserschlauch
geführt werden. Sie können die Leitungen seitlich aus dem Gerät führen (links oder rechts) oder aber direkt hinter dem Innengerät nach außen. Sofern Sie die Leitungen seitlich aus dem Gerät führen, müssen Sie die vorgestanzte Abdeckung (seitlich an den Inneneinheiten) vorsichtig entfernen. Benutzen Sie dafür entsprechendes Werkzeug, damit die Inneneinheit nicht beschädigt wird. -
Seite 14: Aufhängen Der Inneneinheit
Hinweis Arbeiten Sie bei der Kondeswasserschlauchverlegung sehr sorgfältig, damit keine undichte Stelle entsteht oder der Abfluss des Kondensats behindert wird. Auslaufendes Kondenswasser kann das Gebäude und die Einrichtung beschädigen. Aufhängen der Inneneinheit Hängen Sie zuerst die Inneneinheit in die oberen Haken der Wandbefestigung. Verlegen Sie das Leitungspaket sorgfältig hinter der Inneneinheit. -
Seite 15: Maximale Längen Der Kältemittelleitungen
Maximale Längen der Kältemittelleitungen M8OU-14/2 M8OU-21/3 M8OU-28/4 Modell M8OU-42/5 F8OU-09 F8OU-12 Außengerät M8OU-18/2 M8OU-27/3 M8OU-36/4 Max. Gesamtlänge der Kältemittel- leitungen Max. Länge der Leitungen je Inneneinheit Max. Höhenunterschied zwischen Innen- und Außeneinheit (Außeneinheit höher als Inneneinheit) Max. Höhenunterschied zwischen Innen- und Außeneinheit... -
Seite 16: Montage Des Außengerät
9. Montage des Außengerät Maße der Außeneinheit Modell Maßeinheit in mm M8OU-14/2 800 333 M8OU-18/2 800 333 M8OU-21/3 845 363 M8OU-27/3 845 363 M8OU-28/4 946 410 1034 M8OU-36/4 946 410 1034 M8OU-42/5 946 410 1034 F8OU-09 700 275 F8OU-12 700 275... -
Seite 17: Installation Der Außeneinheit
Installation der Außeneinheit Befestigen Sie das Außengerät sorgfältig auf dem Boden oder einer entsprechenden Halterung. Verwenden Sie dazu Schrauben in den Größen M8 oder M10. Das Außengerät muss fest mit dem Untergrund/Halterung verbunden werden. Im Heizbetrieb bildet sich Kondenswasser am Außengerät, Verwenden Sie den Stopfen um einen Schlauch zur Kondenswasserabführung zu verlegen. -
Seite 18: Installation Der Kältemittelleitungen
10. Installation der Kältemittelleitungen Warnung Alle Arbeiten am Kältemittelkreislauf dürfen nur durch zertifizierte Techniker ausgeführt werden. Nur diese Personen sind im Umgang mit der Verwendung von Kältemitteln, entsprechend der nationalen Vorschriften, geschult und berechtigt die Arbeiten auszuführen. • Die Kältemittelleitungen müssen sorgfältig isoliert werden um eine Kondenswasserbildung zu vermeiden. -
Seite 19: Bördeln Der Leitungsenden
Bördeln der Leitungsenden • Schneiden Sie die Leitungen in einem exakten rechten Winkel auf die passende Länge und entfernen Sie Grate mit der Schnittfläche nach unten, damit keine Grate in die Leitungen fallen. • Schieben Sie die Mutter auf die Leitung. •... -
Seite 20: Anschließen Der Kältemittelleitungen
Drehmomentschlüssel. Achten Sie auf einen geeigneten Gegendruck am Gegengewinde. Anschlüsse der Kältemittelleitungen am Außengerät Die Außengeräte M8OU-14/2, M8OU-18/2, M8OU-21/3, M8OU-27/3 verfügen über jeweils 2 bzw. 3 Paar Kältemittelanschlüsse mit 1/4 und 3/8 Zoll. Sofern Sie an diesen Außengeräten eine Inneneinheit mit 1/4 und 1/2 Zoll anschließen möchten (F8IP-18), verwenden Sie den „3/8 auf 1/2 Zoll“... -
Seite 21: Isolierung Und Verlegung Der Leitungen
Isolierung und Verlegung der Leitungen Hinweis Arbeiten Sie mit höchster Sorgfalt bei der Verlegung der Leitungen und verhindern Sie unbedingt den Eintritt von Feuchtigkeit oder anderen Fremdkörpern in die Leitungen. Verwenden Sie die Schutzkappen oder verwenden andere Maßnahmen um die Leitungsenden vor Fremdkörper zu schützen. -
Seite 22: Elektrischer Anschluss
Leitungsquerschnitt u. Ader- Leitungsquerschnitt u. Ader- Absicherung zahl der Spannungsver- zahl der Steuerleitung vom Model Spannung sorgung der Außeneinheit Außengerät zum Innengerät M8OU-14/2 220-240V 3 x 1,5 4 x 1,5 M8OU-18/2 220-240V 3 x 1,5 4 x 1,5 M8OU-21/3 220-240V... -
Seite 23: Anschluss Der Leitungen
F8OU-09 220-240V 3 x 1,5 5 x 1,5 F8OU-12 220-240V 3 x 1,5 5 x 1,5 Verwenden Sie als Steuerleitung (in Abhängigkeit der Verlegeart) von der Außen- zur Inneneinheit zum Beispiel H05RN-F oder H07RN-F Leitungen. Anschluss der Leitungen • Entfernen Sie die Abdeckung der Steuerplatinenbox von der Inneneinheit. •... -
Seite 24: Verdrahtungslogik In Abhängigkeit Der Anzahl Der Verbauten Inneneinheiten
Verdrahtungslogik in Abhängigkeit der Anzahl der verbauten Inneneinheiten Es werden unterschiedliche Klemmbezeichnungen herstellseitig verwenden. Die Vorgabe der Anschlusslogik gilt aber bei allen Modellen. Immer Ziffer auf Ziffer und Buchstabe auf Buchstabe klemmen! Beispiel Multisplitanlage bei Verwendung von 2 Inneneinheiten: L(A) an der Außeneinheit muss auf die Klemme L (1(L)) der Inneneinheit A angeschlossen werden. -
Seite 25: Evakuierung Der Anlage Und Dichtigkeitsprüfung
Warnung Arbeiten Sie nur an den elektrischen Anschlüssen, wenn vorher die Anlage allpolig von Netz getrennt wurde. Überprüfen Sie alle Schrauben auf festen Sitz. Durch den Transport könnten welche lose geworden sein. Verändern Sie niemals die elektrischen Verdrahtungen der Innen- und Außeneinheit. Prüfen Sie nach der Installation den Isolationswiderstand (>2 Megaohm) und den Erdungswiderstand (<... - Seite 26 Alle Verschraubungen der Kältemittelleitungen müssen mit dem richtigen Drehmoment angezogen werden! Vor der Anlagenevakuierung ist eine Druckprüfung mit Stickstoff durchzuführen. Folgende Arbeitsschritte werden durchgeführt: • Überprüfen aller Anschlüsse an den Kältemittelleitungen • Entfernen der Ventilkappen am Außengerät für die Hoch- und Niederdruckventile, an deren Anschlüsse eine Inneneinheit angeschlossen ist.
-
Seite 27: Kältemittel Nachfüllen
• Wiederholen Sie bei Multisplitanlagen die Schritte für jeden angeschlossenen Kältemittelkreislauf. Warnung Prüfen Sie nach der Evakuierung und nachdem alle belegten Ventile geöffnet wurden noch einmal alle Anschlüsse auf Dichtigkeit mit einem geeigneten Leckagespray und elektronischem Lecksuchgerät für R32. Kältemittel nachfüllen Vorsicht •... -
Seite 28: Test Der Anlage
(F8OU-*) ausgelegt. Sofern längere Leitungen verbaut werden, muss entsprechend der folgenden Tabelle Kältemittel R32 nachgefüllt werden: Leitungsdurchmesser der Hochdruckseite Nachfüllmenge R32 je Meter zusätzlicher Leitungslänge 6,35 mm (Inneneinheit F8IP-09, F8IP-12, F8IP- 12 g/m 13. Test der Anlage Stellen Sie sicher, dass alle Abdeckungen der Anschlüsse richtig geschlossen sind. Überprüfen Sie noch einmal alle Bauteile der Anlage und die vorgenommenen Arbeiten, wie Einbau, kältetechnischer Anschluss, Kondenswasserabführung und elektrischen Anschluss. -
Seite 29: Umgang Mit Dem Kältemittel R32 Bei Installations- Und Reparaturarbeiten
15. Umgang mit dem Kältemittel R32 bei Installations- und Reparaturarbeiten Vor Beginn der Arbeiten an Systemen, die brennbare Kältemittel enthalten, sind Sicherheitsüberprüfungen erforderlich um sicherzustellen, dass die Gefahr einer Entzündung minimiert wird. Bei einer Reparatur des Kühlsystems sind folgende Vorsichtsmaßnahmen vor der Durchführung von Arbeiten am System zu beachten. -
Seite 30: Technische Daten
Nach Abschluss des Ladevorgangs, aber vor der Inbetriebnahme wird eine Dichtigkeitsprüfung durchgeführt. Eine weitere Leckprüfung muss vor dem Verlassen des Standortes durchgeführt werden. 16. Technische Daten Model (Außeneinheit) M8OU-14/2 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen... - Seite 31 Modus Kühlen Heizen 18000 19000 Nennleistung in Btu/h (Leistungsbereich) (7000-23400) (8000-24700) Nennleistung in KW Max. Leistungsaufnahme in Watt 2850 1630 1390 Leistungsaufnahme in Watt (650–2000) (600–1670) Max. Leistungsaufnahme in Amperé 13,0 SEER/SCOP(W/W) und Energieeffizienzklasse 3,8 A 6,0 A+ (Klammerwert entspricht wärmerer Temperaturzone) (4,8 A++) Klimazone für Berechnung Heizbetrieb Mittel...
- Seite 32 27000 28000 Nennleistung in Btu/h (Nennleistung) (10100 -29000) (6950 – 32000) Nennleistung in KW Max. Leistungsaufnahme in Watt 3600 2450 2100 Leistungsaufnahme in Watt (235-29000) (310-2890) Max. Leistungsaufnahme in Amperé SEER/SCOP(W/W) und Energieeffizienzklasse 4,0 A+ 6,1 A++ (Klammerwert entspricht wärmerer Temperaturzone) (5,1 A+++) Klimazone für Berechnung Heizbetrieb Mittel...
- Seite 33 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 36000 37000 Nennleistung in Btu/h (Nennleistung) (7000-43200) (8000-44400) Nennleistung in KW 10,6 10,8 Max. Leistungsaufnahme in Watt 4600 Leistungsaufnahme in Watt 3893 3000 Max. Leistungsaufnahme in Amperé 21,5 SEER/SCOP(W/W) und Energieeffizienzklasse 3,8 A...
- Seite 34 Model (Außeneinheit) F8OU-09 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 9000 10000 Nennleistung in Btu/h (Leistungsbereich) (3100-10600) (2800-11500) Nennleistung in KW Max. Leistungsaufnahme in Watt 2400 Leistungsaufnahme in Watt (Arbeitsbereich) (100-1240) (120-1200) Max. Leistungsaufnahme in Amperé SEER/SCOP(W/W) und Energieeffizienzklasse 4,0 A+ 6,2 A++...
-
Seite 35: Produktdatenblatt
Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen F8IP-12 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 55 db in Innenräumen F8IP-18 64 db im Freien M8OU-14/2 Der Austritt von Kältemittel trägt zum Klima-wandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem... - Seite 36 Definitionen und Prüfverfahren in 3,7 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell M8OU-18/2 Name des Lieferanten RIEWITEC M8OU-18/2 Außeneinheit Modellkennung der Außeneinheit und der möglichen F8IP-09 Inneneinheit (9000Btu/h) Inneneinheiten des Luftkonditionierers;...
- Seite 37 Definitionen und Prüfverfahren in 4,8 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell M8OU-21/3 Name des Lieferanten RIEWITEC M8OU-21/3 Außeneinheit Modellkennung der Außeneinheit und der möglichen F8IP-09 Inneneinheit (9000Btu/h) Inneneinheiten des Luftkonditionierers;...
- Seite 38 Definitionen und Prüfverfahren in 5,6 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell M8OU-27/3 Name des Lieferanten RIEWITEC M8OU-27/3 Außeneinheit Modellkennung der Außeneinheit und der möglichen F8IP-09 Inneneinheit (9000Btu/h) Inneneinheiten des Luftkonditionierers;...
- Seite 39 Definitionen und Prüfverfahren in 5,6 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell M8OU-28/4 Name des Lieferanten RIEWITEC M8OU-28/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen F8IP-09 Inneneinheit (9000Btu/h) Inneneinheiten des Luftkonditionierers;...
- Seite 40 Definitionen und Prüfverfahren in 6,5 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell M8OU-36/4 Name des Lieferanten RIEWITEC M8OU-36/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen F8IP-09 Inneneinheit (9000Btu/h) Inneneinheiten des Luftkonditionierers;...
- Seite 41 Definitionen und Prüfverfahren in 9,0 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell M8OU-42/5 Name des Lieferanten RIEWITEC M8OU-42/5 Außeneinheit Modellkennung der Außeneinheit und der möglichen F8IP-09 Inneneinheit (9000Btu/h) Inneneinheiten des Luftkonditionierers;...
- Seite 42 Definitionen und Prüfverfahren in 9,2 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell F8OU-09 Name des Lieferanten RIEWITEC Modellkennung der Außeneinheit und der möglichen F8OU-09 Außeneinheit Inneneinheiten des Luftkonditionierers; F8IP-09 Inneneinheit (9000Btu/h) Schallleistungspegel in Innenräumen und im Freien bei...
- Seite 43 Definitionen und Prüfverfahren in 2,1 KW Anhang I und VII der EU Verordnung 626 /2011 Produktdatenblatt zu Modell F8OU-12 Name des Lieferanten RIEWITEC Modellkennung der Außeneinheit und der möglichen F8OU-12 Außeneinheit Inneneinheiten des Luftkonditionierers; F8IP-12 Inneneinheit (12000Btu/h) Schallleistungspegel in Innenräumen und im Freien bei...
- Seite 44 Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen. SEER und die Energieeffizienzklasse des Modells, ermittelt gemäß den Definitionen und Prüfverfahren in SEER 6,1 Anhang I und VII für den Kühlbetrieb sowie den in Energieeffizienzklasse A++ Anhang II festgelegten Grenzwerten der EU Verordnung 626 / 2011...
-
