Installationsanleitung
R32 Inverter
Multisplitanlagen

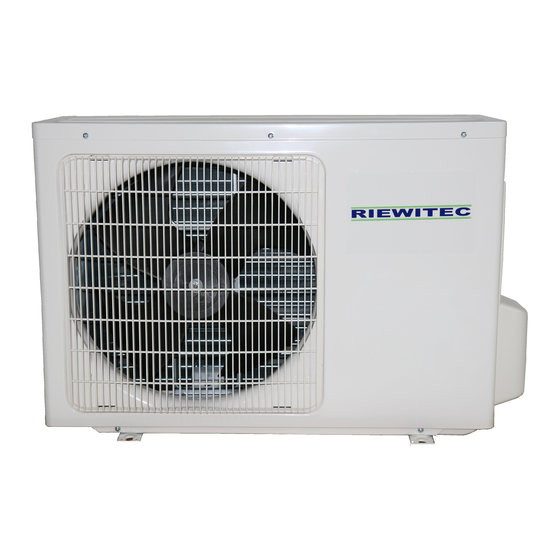

M8(9)OU-14/2 Multisplit Außengerät
M8(9)OU-18/2 Multisplit Außengerät
M8(9)OU-21/3 Multisplit Außengerät
M8(9)OU-27/3 Multisplit Außengerät
M8OU-28/4 Multisplit Außengerät
M8OU-36/4 Multisplit Außengerät
M8(9)OU-42/5 Multisplit Außengerät
C9OU-12
•
Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch
•
Beachten Sie die allgemeinen Sicherheitshinweise und die Sicherheitshinweise zum
verwendeten Kältemittel R32
•
Heben Sie die Anleitung für zukünftiges Nachschlagen von Fragen gut auf
•
Die Installation darf nur durch zertifizierte Personen, die zum Umgang mit Kältemitteln
berechtigt sind, durchgeführt werden
Installationshandbuch
M/C9ID-12 Inneneinheit
Werbung
Verwandte Anleitungen für Riewitec M/C9ID-12
Inhaltszusammenfassung für Riewitec M/C9ID-12
- Seite 1 Installationshandbuch Installationsanleitung R32 Inverter Multisplitanlagen M8(9)OU-14/2 Multisplit Außengerät M/C9ID-12 Inneneinheit M8(9)OU-18/2 Multisplit Außengerät M8(9)OU-21/3 Multisplit Außengerät M8(9)OU-27/3 Multisplit Außengerät M8OU-28/4 Multisplit Außengerät M8OU-36/4 Multisplit Außengerät M8(9)OU-42/5 Multisplit Außengerät C9OU-12 • Bitte lesen Sie die Anleitung vor der Montage und Inbetriebnahme aufmerksam durch •...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise zum Kältemittel R32 Erklärung Hinweissymbole Sicherheitshinweise Installationsreihenfolge Übersicht der Installation Bauweise Steuerung der Inneneinheiten Arbeitsweise der Klimaanlage Installation der Inneneinheit Installationsort Installation der Inneneinheit Aufhängen der Inneneinheit Kanal- und Zubehörmontage Anpassen des Lufteinlasses (auf Ansaugung von unten) Montage Frischluftanschluss Wartung von Motoren und Kondensatablaufpumpe Montage Kondensatablauf...
- Seite 3 Umgang mit dem Kältemittel R32 bei Installations- und Reparaturarbeiten Wartung 16.1 Wartung nach einer langen Betriebspause 16.2 Wartung vor einer langen Betriebspause Fehlerhandling 17.1 Fehler und Ursachen der Klimaanlage 17.2 Fehler und Ursachen der Fernbedienung 17.3 Fehlercodetabelle Europäische Entsorgungsrichtlinien Technische Daten Produktdatenblatt Anbieterinformation...
- Seite 4 1 Allgemeine Hinweise Warnung ➢ Das Gerät darf nur durch einen autorisierten und zertifizierten Fachmann, der im Umgang mit Kältemitteln geschult ist, installiert, repariert oder gewartet werden. ➢ Für die Montage wenden Sie sich bitte an einen autorisierten Fachmann der Kälte- und Klimatechnik.
- Seite 5 2 Sicherheitshinweise zum Kältemittel R32 Vorsicht Das Kältemittel R32 fällt in die Kategorie A2L (schwer entflammbar). Daher müssen bei Installation und Wartung die Sicherheitsmaßnahmen und Vorgaben beachtet werden, um R32 sicher einsetzen zu können. Folgende Sicherheitshinweise sind zu beachten: • Beachten Sie bei allen Arbeiten die Angaben aus der DIN EN 378 und die Herstellerangaben.
- Seite 6 3 Erklärung Hinweissymbole Die folgenden Hinweise müssen unbedingt beachtet werden, damit sich der Anwender und andere Personen keine Verletzungen zuziehen, sowie sonstige Schäden vermieden werden. Eine Nichtbeachtung der folgenden Anweisungen kann zu Schäden und Verletzungen führen. Das Symbol bedeutet, dass schweren Warnung Verletzung mit Todesfolge möglich sind Das Symbol bedeutet, dass Verletzungen...
- Seite 7 4 Sicherheitshinweise Warnung Das Gerät darf nicht durch Schließen Sie das Gerät An- und Abschalten der Beschädigen Sie nicht das an die richtige Stromzufuhr Stromversorgung in / außer Netzkabel und verwenden Betrieb genommen Sie keine falschen Kabel. werden. Andernfalls kann Andernfalls kann möglicherweise ein möglicherweise ein...
- Seite 8 Vorsicht Beim Austausch des Reinigen Sie das Gerät Lüften Sie gut den Raum, nicht mit Wasser – nur ein Luftfilters, dürfen wenn die Klimaanlage Metallteile der Inneneinheit trockenes oder leicht gleichzeitig mit einem nicht berührt werden. feuchtes Tuch verwenden. Herd, etc. betrieben wird. Wasser könnte in das Sie können sich an Gerät eindringen und die...
- Seite 9 5 Installationsreihenfolge...
- Seite 10 6 Übersicht der Installation Hinweis Alle Abbildungen in diesem Handbuch dienen nur der besseren Erläuterung. Das tatsächliche Aussehen der von Ihnen erworbenen Klimaanlage, Displayanzeige und Fernbedienung kann von diesen Darstellungen leicht abweichen. Bei Multisplitanlagen haben Sie mehrere Inneneinheiten an einem Außengerät angeschlossen. Jede Inneneinheit wird gesondert mit der Außeneinheit kältetechnisch und elektrisch verbunden.
- Seite 11 6.1 Bauweise Die Bauweise der Inneneinheiten kann sich nach Modell und Leistungsstufe unterscheide. 6.2 Steuerung der Inneneinheiten Die Modelle verfügen als Standardausstattung eine kabelgebundene Fernbedienung, welche ggf. um eine Infrarotfernbedienung oder um eine WiFi Steuerung per Android oder iOS Smartphone erweitert werden kann. Fragen Sie hierzu Ihren Händler. In der elektrischen Anschlussbox befindet sich je nach Modell ein Displaypanel mit Infrarotempfänger und einer Taste zur manuellen Steuerung, wenn z.B.
- Seite 12 Im FORCED COOL Modus blinkt die Betriebsanzeige und die Anlage kühlt mit maximaler Leistung und maximaler Lüftergeschwindigkeit. Nach 30 Minuten wechselt die Anlage dann in den AUTO Modus. Im OFF Modus schaltet die Anlage ab und die Fernbedienung ist wieder aktiv. 6.3 Arbeitsweise der Klimaanlage Verwenden Sie die Anlage unter den folgenden Temperatureinsatzbedingungen: Betriebsmodus Außentemperatur...
- Seite 13 7 Installation der Inneneinheit 7.1 Installationsort Der Installationsort muss so gewählt werden, dass die folgenden Anforderungen erfüllt werden: • Es ist genug Platz für die Installation und Wartung vorhanden. • Der Aufbau der Decke und der Unterkonstruktion trägt die Last der Inneneinheit. •...
- Seite 14 Modell Außenabmessungen Luftauslass Lufteinlass Montagelasche M/C9ID-12 29,2 (alle Angaben in mm) Holzbalken Befestigen Sie ein Kantholz quer über den Dachbalken und montieren Sie daran die Schrauben für die Abhängung. Neue Betondecke...
- Seite 15 Einlegen bzw. Einbetten der Schraubbolzen Bestehende Betondecke Verwenden Sie Dübel und Schrauben Stahlkonstruktion Montieren Sie die Abhängungen direkt an der Stahlkonstruktion Hinweis Gerät und Abhängungen müssen perfekt ausgerichtet sein. Vergewissern Sie sich, dass die Dimension der Abhängungen dem Gerät entsprechen, bevor Sie fortfahren. b) Montieren Sie Rohre und Kabel, nachdem die Montage des Geräts abgeschlossen ist.
- Seite 16 Der Lufteinlass- und Luftauslasskanal sollten so weit auseinander liegen, dass ein Luftkurzschluss vermieden wird. d) Schließen Sie den Kanal nach der folgenden Abbildung an: e) Beachten Sie bei der Installation des Innengerätes die folgenden statischen Druckwerte. Modell Statischer Druck (Pa) M/C9ID-12 0 - 50...
- Seite 17 Passen Sie den statischen Druck des Ventilatormotors an den statischen Druckverlust des Kanals an. Hinweis Das Gewicht des Luftkanal darf nicht am Innengerät hängen und verwenden Sie unbrennbare elastische Manschetten, um Vibrationen zu vermeiden. Der Kanal muss außenisoliert werden, um Kondensat zu vermeiden. Im Kanal kann eine Schalldämmung angebracht werden.
- Seite 18 7.6 Montage Frischluftanschluss 7.7 Wartung von Motoren und Kondensatablaufpumpe (Das Modell mit gerader Ansaugung von Hinten gilt als Beispiel)
- Seite 19 7.8 Montage Kondensatablauf Durch den Ablauf wird das Kondensat aus dem Gerät geleitet. Unsachgemäße Installation kann zu Geräte- und Sachschäden führen. Hinweis Isolieren Sie alle Rohrleitungen, um Kondensation oder Wasserschäden zu vermeiden. Wenn der Kondensatablauf falsch verlegt ist, kann Wasser austreten und eine Fehlfunktion des Niveauschalters verursacht werden.
- Seite 20 Montage Kondensatablauf Innengerät mit Pumpe • Wenn der Auslass des Ablaufrohres höher liegt als der Anschluss am Gerät, ist eine kurze Steigleitung vorzusehen. Die Steigleitung darf nicht höher als 55 cm sein. Der Abstand zwischen Steigleitung und Gerät darf 20 cm nicht übersteigen. Bei falscher Verlegung kann Wasser in das Gerät zurückfließen.
- Seite 21 7.9 Drainagetest Überprüfen Sie, ob das Wasser ordnungsgemäß abläuft. Bei Neubauten sollte der Test vor der Deckenmontage durchgeführt werden. Innengerät ohne Pumpe Füllen Sie 2 Liter Wasser in die Wasserauffangwanne ein. Überprüfen Sie, ob das Wasser ordnungsgemäß abläuft. Innengerät mit Pumpe...
- Seite 22 Entfernen Sie die Wartungsabdeckung und füllen Sie 2 Liter Wasser in die Wasserwanne ein. Schalten Sie das Gerät in den Kühlen Modus. Die Drainagepumpe läuft an. Überprüfen Sie, ob das Wasser ordnungsgemäß abgeleitet wird. Überprüfen Sie, ob alle Anschlussstellen dicht sind. Schalten Sie das Gerät aus und verschließen Sie wieder die Wartungsabdeckung.
- Seite 23 8 Montageort Außengerät Wenn das Außengerät nicht allseitig frei installiert wird, beachten Sie bitte die folgenden Mindestabstände. Wenn die Wand in Ausblasrichtung niedrig ist, kann der Abstand deutlich verringert werden. Es muss aber immer sichergestellt werden, dass es nicht zum Hitze- oder Kältestau kommt!
- Seite 24 • Vermeiden Sie, sofern dieses möglich ist, direkte Sonneneinstrahlung auf das Außengerät. • Halten Sie unbedingt die Abstände zu Wänden oder sonstigen Hindernissen, wie in der Abbildung aufgeführt sind, ein. Nach vorne, wo die Luft ausgeblasen wird, muss der Abstand zum nächsten Hindernis immer so groß gewählt sein, dass die ausgeblasene Luft ungehindert entweichen kann.
- Seite 25 9 Montage des Außengerät 9.1 Maße der Außeneinheit Modell Maßeinheit in mm M8(9)OU-14/2 800 333 M8(9)OU-18/2 800 333 M8OU-21/3 M9OU-21/3 M8OU-27/3 M9OU-27/3 M8OU-28/4 946 410 1034 M8OU-36/4 946 410 1034 M8(9)OU-42/5 946 410 1034 C9OU-12 765 303...
- Seite 26 9.2 Installation der Außeneinheit Befestigen Sie das Außengerät sorgfältig auf dem Boden oder einer entsprechenden Halterung. Verwenden Sie dazu Schrauben in den Größen M8 oder M10. Das Außengerät muss fest mit dem Untergrund/Halterung verbunden werden. Im Heizbetrieb bildet sich Kondenswasser am Außengerät, Verwenden Sie den Stopfen um einen Schlauch zur Kondenswasserabführung zu verlegen.
- Seite 27 10 Installation der Kältemittelleitungen Warnung Alle Arbeiten am Kältemittelkreislauf dürfen nur durch zertifizierte Techniker ausgeführt werden. Nur diese Personen sind im Umgang mit der Verwendung von Kältemitteln, entsprechend der nationalen Vorschriften, geschult und berechtigt die Arbeiten auszuführen. • Die Kältemittelleitungen müssen sorgfältig isoliert werden um eine Kondenswasserbildung zu vermeiden.
- Seite 28 • Schieben Sie die Mutter auf die Leitung. • Bördeln Sie die Leitung. • Prüfen Sie, ob die Bördelkante sauber und gerade hergestellt wurde. 10.2 Anschließen der Kältemittelleitungen Reiben Sie die Innen- und Außenseite der Bördelkanten mit Ether oder Ester Öl ein.
- Seite 29 M8OU-36/4, M8(9)OU-42/5 verfügen bereits über einen 1/4 und 1/2 Zoll Anschluss welcher ggf. für ein Innengerät mit 5,3 kW Leistung verwendet werden kann Inneneinheit Querschnitt in Zoll Querschnitt in Zoll Hochdruckseite Niederdruckseite M/C9ID-12 Außengerät C9OU-* verfügt Singlesplitanlage über Paar Kältemittelanschlüsse.
- Seite 30 Bilden Sie ein Verlegepaket aller Leitungen die zwischen Innen- und Außengerät verlegt werden. Nutzen dazu beständiges Schutzband um ein Paket, wie unten abgebildet, zu erzeugen. Isolieren Sie sehr sorgfältig auch die Anschlussstellen der Kältemittelleitungen für Hoch und Niederdruck an den Anschlussstellen der Inneneinheit, um Kondenswasserbildung oder ggf. Verbrennungen zu vermeiden.
- Seite 31 10.5 Maximale Längen der Kältemittelleitungen M8(9)OU- C9OU-12 M8(9)OU- M8(9)OU- 14/2 21/3 M8OU-28/4 Modell Außengerät 42/5 M8(9)OU- M8(9)OU- M8OU-36/4 18/2 27/3 Max. Gesamtlänge der Kältemittel- leitungen Max. Länge der Leitungen je Inneneinheit Max. Höhenunterschied zwischen Innen- und Außeneinheit (Außeneinheit höher als Inneneinheit) Max.
- Seite 32 11 Elektrischer Anschluss 11.1 Allgemeine Informationen Alle Arbeiten an den elektrischen Anlagenteilen dürfen nur durch entsprechend qualifizierter Personen durchgeführt werden. Es sind immer die nationalen und örtlichen Vorschriften zu beachten. Verwenden Sie eine allpolige Trenneinrichtung und nutzen Sie einen geeigneten Fehlerstromschutzschalter (RCD) mit max.
- Seite 33 11.2 Anschluss der Leitungen • Entfernen Sie die Abdeckung der Steuerplatinenbox von der Inneneinheit. • Entfernen Sie die Abdeckung des Anschlusskasten an der Außeneinheit. • Beachten Sie das Anschlussbild im Deckel der Anschlussbox von der Inneneinheit und befolgen Sie die Verdrahtungsabbildung. •...
- Seite 34 Beispiel Multisplitanlage: L(A) an der Außeneinheit muss auf die Klemme L (1(L)) der Inneneinheit A angeschlossen werden. L(B) der Außeneinheit auf L (1(L)) der Inneneinheit B. N(A) an der Außeneinheit muss auf die Klemme N (2(N)) der Inneneinheit A angeschlossen werden. N(B) der Außeneinheit auf N (2(N) der Inneneinheit B.
- Seite 35 Bei Multisplitanlagen wird nicht die Klemme W an den Inneneinheiten (sofern vorhanden) verwendet. Es werden auch nicht am Außengerät die Klemmen S(1) und S(2) belegt.
- Seite 36 Beispiel Singlesplitanlage: Bei Singlesplitanlagen werden nicht die Klemme W am Innen- und Außengerät verwendet (sofern am Innengerät vorhanden). Am Außengerät wird die Klemme W zu (1)L gebrückt. Warnung Arbeiten Sie nur an den elektrischen Anschlüssen, wenn vorher die Anlage allpolig von Netz getrennt wurde.
- Seite 37 Evakuierung der Anlage und Dichtigkeitsprüfung Luft und Feuchtigkeit haben im Kältekreislauf unerwünschte Effekte wie z.B. eine Leistungsminderung und können die Anlage zerstören. Folglich muss die Klimaanlage mit einer Vakuumpumpe (kein Lieferumfang) evakuiert werden. Warnung Sollte bei der Evakuierung und Dichtigkeitsprüfung Kältemittel austreten, lüften Sie umgehend den Raum.
- Seite 38 • Evakuieren der Leitungen für min.10 Minuten (bei Leitungen, die länger als 15 m sind für min. 15 Minuten) und schließen Sie das Ventil der Monteurhilfe vor dem Stoppen der Vakuumpumpe. • Mindestens 10 Minuten das Vakuum halten, um zu prüfen, dass alle Anschlüsse absolut dicht sind.
- Seite 39 12.1 Kältemittel nachfüllen Vorsicht • Kältemittel kann erst nachgefüllt werden, wenn die Anlage evakuiert wurde und der Kältemittelkreislauf geöffnet wurde. • Füllen Sie nur identisches Kältemittel nach – Mischen Sie niemals Kältemittel! • Füllen Sie Kältemittel nur langsam und sorgfältig dosiert nach. Das Außengerät ist vom Werk her mit Kältemittel R32 gefüllt.
- Seite 40 M8OU-28/4 30 m M8OU-36/4 30 m M8(9)OU-42/5 37,5 m C9OU-* Die mögliche Gesamtlänge der Leitungen kann auf die angeschlossenen Inneneinheiten frei aufgeteilt werden. Sofern längere Leitungen verbaut werden, muss entsprechend der folgenden Tabelle Kältemittel R32 nachgefüllt werden: Leitungsdurchmesser der Nachfüllmenge R32 je Meter Hochdruckseite zusätzlicher Leitungslänge 12 g/m...
- Seite 41 14 Abhängigkeiten der Betriebsweise Wenn mehrere Inneneinheiten an einem Außengerät angeschlossen sind, kann das Außengerät entweder nur im Heiz- oder im Kühlmodus arbeiten. Die Inneneinheiten können also nur wie folgt arbeiten: Kühlmodus: Kühlen, trocknen und Ventilatorbetrieb ist bei allen Inneneinheiten möglich Entfeuchten: Kühlen, trocknen und Ventilatorbetrieb ist bei allen Inneneinheiten möglich Heizen: Heizbetrieb ist bei allen Inneneinheiten möglich Ventilatorbetrieb: Kühlen, trocknen und Ventilatorbetrieb ist bei allen Inneneinheiten möglich...
- Seite 42 Wenn elektrische Komponenten ausgetauscht werden, müssen sie für den Einsatzzweck geeignet sein und die richtigen Spezifikationen haben. Zu allen Zeiten sind die Wartungs- und Servicerichtlinien des Herstellers zu befolgen. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Achten Sie bei Arbeiten an elektronischen Bauteilen die Kondensatoren enthalten, dass diese vollständig entladen sind, damit keine Funken entstehen können.
- Seite 43 16 Wartung Warnung Bevor Sie an der Anlage arbeiten trennen Sie das Gerät vom elektrischen Netz. Verwenden Sie ein trockenes oder leicht feuchtes Tuch um die Fernbedienung und Inneneinheit zu reinigen. Es darf aber keine Flüssigkeit in das Gerät oder Fernbedienung laufen! Verwenden Sie keine chemischen Reinigungsmittel.
- Seite 44 • Wasser tropft aus dem Innengerät • Sonstige Fehler Beachten Sie auch die folgende Tabelle „Symptome/Ursachen/Lösungen“ wenn die Anlage nicht ordnungsgemäß funktioniert. Symptom Ursache Lösung Anlage startet -Stromausfall -Warten, bis Spannung wieder nicht anlieget -Netzschalter ausgeschaltet - Schalter einschalten -Sicherung ausgelöst -Sicherung tauschen/einschalten -Batterien der FB leer Ventilator der...
- Seite 45 Geringe -Außentemperatur ist niedrig (< -Mit fallenden Temperaturen sinkt Heizleistung die Heizleistung (normal) -Fenster und Türen nicht -Schließen Sie Fenster und Türen geschlossen oder undicht und dichten ggf. Rahmen ab. -Kältemittelmangel 17.2 Fehler und Ursachen der Fernbedienung Bevor Sie sich an den Kundendienst wenden, beachten Sie auch die folgende Tabelle „Symptome/Ursachen/Lösungen“...
- Seite 46 17.3 Fehlercodetabelle Anzeige LED Betrieb Display (Blinkfrequenz Nummer Fehlerart Timer (abhängig LED 2 Hz) vom Modell) EPROM Fehler Inneneinheit Kommunikationsfehler zwischen Innen- und Außeneinheit Fehler Innenlüfter Fehler des Temperaturfühler für die Raumtemperatur der Inneneinheit Fehler des Temperaturfühler für den E5(S) Verdampfer Leckage im Kältemittelkreislauf Wasserpumpenfehlfunktion...
- Seite 47 Schutz bei zu niedriger Blinkt Außentemperatur Kompressorfehler Blinkt Fehler in der Betriebswahl Blinkt Niedrigtemperaturschutz Verdichter Blinkt Fehler IGBT-Sensor Außengerät Blinkt Kommunikationsfehler Innengerät 18 Europäische Entsorgungsrichtlinien Kunden in europäischen Ländern müssen dieses Gerät ordnungsgemäß entsorgen. Dieses Gerät enthält Kältemittel und andere potentiell gefährliche Stoffe. Bei der Entsorgung dieses Geräts erfordert das Gesetz eine gesonderte Sammlung und besondere Behandlung.
- Seite 48 19 Technische Daten Model (Außeneinheit) M8OU-14/2 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 14000 15000 Nennleistung in Btu/h (Leistungsbereich) (6210-16400) (5220-17400) Nennleistung in KW Max. Leistungsaufnahme in Watt 2650 1270 1185 Leistungsaufnahme in Watt (Arbeitsbereich) (168-1714) (265-1707) Max.
- Seite 49 Model (Außeneinheit) M8OU-18/2 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 18000 19000 Nennleistung in Btu/h (Leistungsbereich) (7000-23400) (8000-24700) Nennleistung in KW Max. Leistungsaufnahme in Watt 2850 1630 1390 Leistungsaufnahme in Watt (650–2000) (600–1670) Max. Leistungsaufnahme in Amperé 13,0 SEER/SCOP(W/W) und Energieeffizienzklasse 3,8 A...
- Seite 50 Model (Außeneinheit) M8OU-21/3 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 21000 22500 Nennleistung in Btu/h (Nennleistung) (6619-23420) (5900-24740) Nennleistung in KW Max. Leistungsaufnahme in Watt 3300 1950 1780 Leistungsaufnahme in Watt (180-2240) (325-1920) Max. Leistungsaufnahme in Amperé 15,5 SEER/SCOP(W/W) und Energieeffizienzklasse 4,0 A+...
- Seite 51 Model (Außeneinheit) M8OU-27/3 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 27000 28000 Nennleistung in Btu/h (Nennleistung) (6950 – 32000) (10100 -29000) Nennleistung in KW Max. Leistungsaufnahme in Watt 3600 2450 2100 Leistungsaufnahme in Watt (235-2900) (310-2890) Max.
- Seite 52 Model (Außeneinheit) M8OU-28/4 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 28000 30000 Nennleistung in Btu/h (Nennleistung) (7000-33600) (8000-36000) Nennleistung in KW Max. Leistungsaufnahme in Watt 4150 2450 2200 Leistungsaufnahme in Watt (890-3180) (770-2750) Max. Leistungsaufnahme in Amperé SEER/SCOP(W/W) und Energieeffizienzklasse 3,8 A 6,1 A++...
- Seite 53 Model (Außeneinheit) M8OU-42/5 Phasen / Spannung / Frequenz 1 / 220-240 / 50 Modus Kühlen Heizen 42000 42000 Nennleistung in Btu/h (Nennleistung) (7000-48300) (8000-50400) Nennleistung in KW 12,3 12,3 Max. Leistungsaufnahme in Watt 4700 4260 3100 Leistungsaufnahme in Watt (1490-4580) (1090-4000) Max.
- Seite 54 Schallleistungspegel in db(A) Außeneinheit Kältemittel und Menge R32 870g (entspricht GWP 0,587t) φ6.35 (1/4) Kältemittelanschlüsse φ9,52 (3/8) C – 50 Kühlen Heizen C - 24 Modell (Inneneinheit) M/C9ID-12 Kälteleistung Heizleistung Kälteleistung Btu/h 12000 Heizleistung Btu/h 13000 Spannung/ V/Hz 220~240/50 Frequenz Leistungsaufnahme Motor Luftumwälzung (Lo/Me/Hi)
- Seite 55 20 Produktdatenblatt Produktdatenblatt zu Modell M8(9)OU-14/2 Name des Lieferanten RIEWITEC M8(9)OU-14/2 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 64 db im Freien M8(9)OU-14/2 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 56 Produktdatenblatt zu Modell M8(9)OU-18/2 Name des Lieferanten RIEWITEC M8(9)OU-18/2 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 65 db im Freien M8(9)OU-18/2 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 57 Produktdatenblatt zu Modell M8(9)OU-21/3 Name des Lieferanten RIEWITEC M8(9)OU-21/3 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 65 db im Freien M8(9)OU-21/3 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 58 Produktdatenblatt zu Modell M8OU-27/3 Name des Lieferanten RIEWITEC Modellkennung der Außeneinheit und der möglichen M8OU-27/3 Außeneinheit Inneneinheiten des Luftkonditionierers; M9IC-09 Inneneinheit (9000 Btu/h) Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 67 db im Freien M8OU-27/3 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 59 Produktdatenblatt zu Modell M9OU-27/3 Name des Lieferanten RIEWITEC M9OU-27/3 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 55 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 68 db im Freien M9OU-27/3 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 60 Produktdatenblatt zu Modell M8OU-28/4 Name des Lieferanten RIEWITEC M8OU-28/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 67 db im Freien M8OU-28/4 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 61 Produktdatenblatt zu Modell M8OU-36/4 Name des Lieferanten RIEWITEC M8OU-36/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 67 db im Freien M8OU-36/4 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 62 Produktdatenblatt zu Modell M9OU-36/4 Name des Lieferanten RIEWITEC M9OU-36/4 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 dB in Innenräumen M9IC-09 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 68 dB im Freien M9OU-36/4 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 63 Produktdatenblatt zu Modell M8OU-42/5 Name des Lieferanten RIEWITEC M8OU-42/5 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-12 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 69 db im Freien M8OU-42/5 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 64 Produktdatenblatt zu Modell M9OU-42/5 Name des Lieferanten RIEWITEC M9OU-42/5 Außeneinheit Modellkennung der Außeneinheit und der möglichen M9IC-09 Inneneinheit (9000 Btu/h) Inneneinheiten des Luftkonditionierers; Schallleistungspegel in Innenräumen und im Freien bei 53 db in Innenräumen M9IC-12 Norm-Nennbedingungen im Kühl- und/oder Heizbetrieb 70 db im Freien M9OU-42/5 Der Austritt von Kältemittel trägt zum Klima-wandel...
- Seite 65 RIEWITEC GmbH Potsdamer Straße 28 14547 Beelitz OT Fichtenwalde Fon: +49 (0)33206 513882 Fax: +49 (0)33206 513883 Email: info@riewitec.de Firma: RIEWITEC GmbH Rechtsform: GmbH Sitz der Gesellschaft: Beelitz OT Fichtenwalde, Deutschland Geschäftsführer: Ulrich Wippermann Registergericht: Potsdam HRB 26461 Steuernummer: 048/117/02272 Umsatzsteuer-ID: DE291485171 WEEE-Reg.-Nr.DE71721174...
