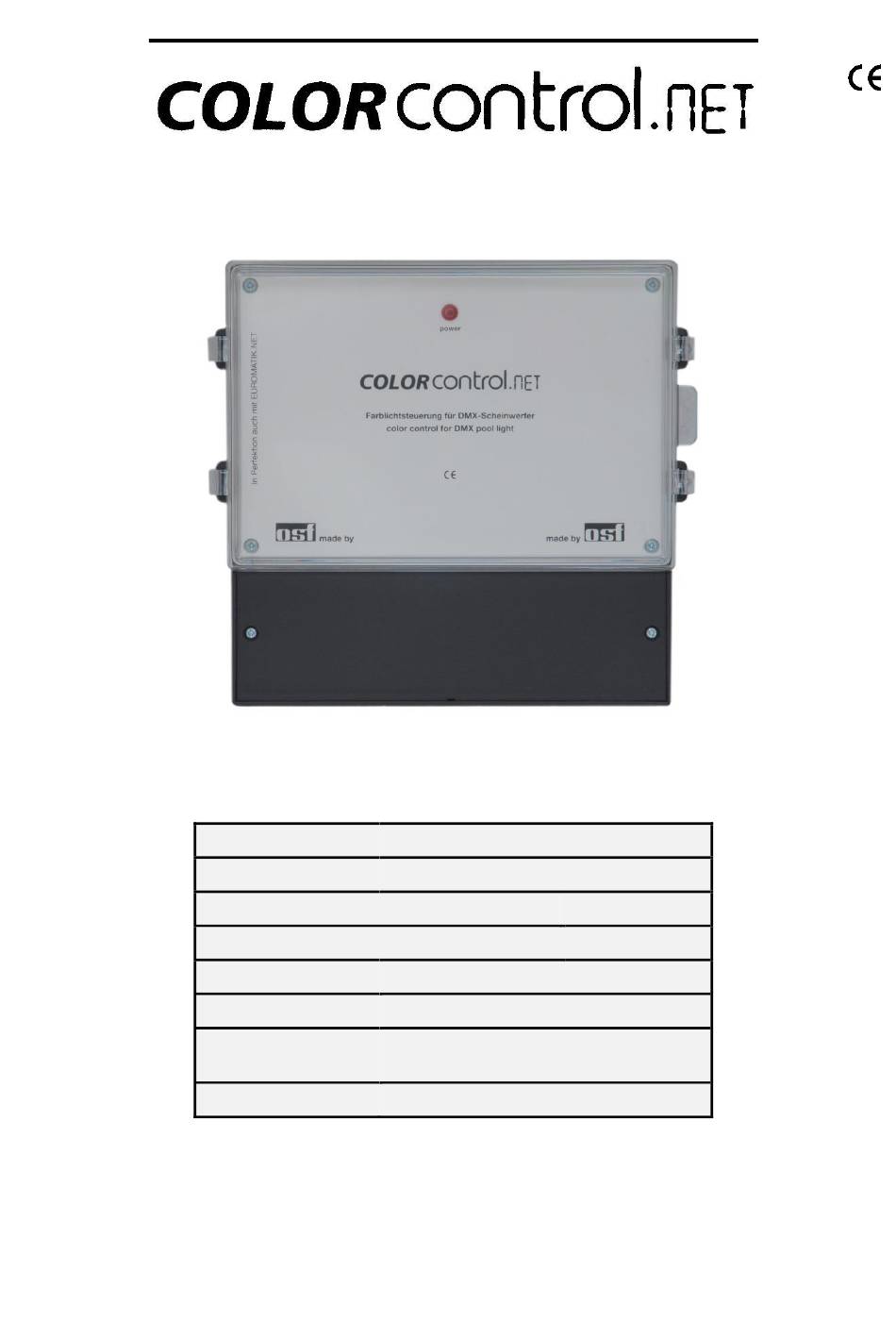

Montage- und Bedienungsanleitung
Farblichtsteuerung für DMX-Scheinwerfer
(mit LAN-Anschluss)
Art. Nr.: 330.083.0000
Technische Daten
Abmessungen:
220mm x 219mm x 100mm
Betriebsspannung:
230V/50Hz
Leistungsaufnahme der Steuerung:
ca.10VA
Umgebungstemperatur:
0-40°C
Luftfeuchtigkeit:
0-95%, nicht kondensierend
Schutzart:
IP 40
Ausgang:
DMX-512 zur Ansteuerung von
RGB- oder RGBW-Scheinwerfern
osf-Bus
RS 485
