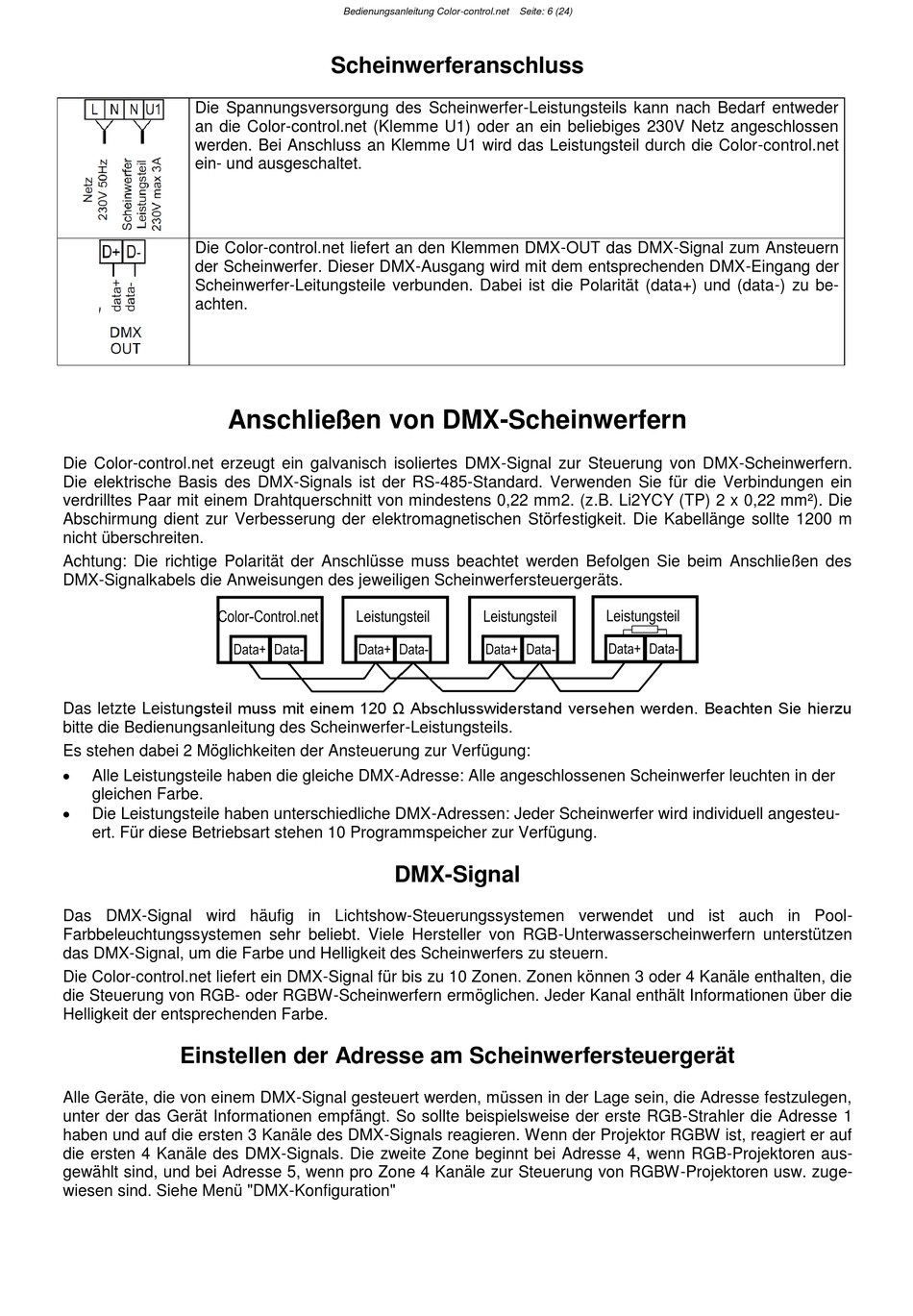

Die Spannungsversorgung des Scheinwerfer-Leistungsteils kann nach Bedarf entweder
an die Color-control.net (Klemme U1) oder an ein beliebiges 230V Netz angeschlossen
werden. Bei Anschluss an Klemme U1 wird das Leistungsteil durch die Color-control.net
ein- und ausgeschaltet.
Die Color-control.net liefert an den Klemmen DMX-OUT das DMX-Signal zum Ansteuern
der Scheinwerfer. Dieser DMX-Ausgang wird mit dem entsprechenden DMX-Eingang der
Scheinwerfer-Leitungsteile verbunden. Dabei ist die Polarität (data+) und (data-) zu be-
achten.
Anschließen von DMX-Scheinwerfern
Die Color-control.net erzeugt ein galvanisch isoliertes DMX-Signal zur Steuerung von DMX-Scheinwerfern.
Die elektrische Basis des DMX-Signals ist der RS-485-Standard. Verwenden Sie für die Verbindungen ein
verdrilltes Paar mit einem Drahtquerschnitt von mindestens 0,22 mm2. (z.B. Li2YCY (TP) 2 x 0,22 mm²). Die
Abschirmung dient zur Verbesserung der elektromagnetischen Störfestigkeit. Die Kabellänge sollte 1200 m
nicht überschreiten.
Achtung: Die richtige Polarität der Anschlüsse muss beachtet werden Befolgen Sie beim Anschließen des
DMX-Signalkabels die Anweisungen des jeweiligen Scheinwerfersteuergeräts.
Das letzte Leistungsteil muss mit einem 120 Ω Abschlusswiderstand versehen werden. Beachten Sie hierzu
bitte die Bedienungsanleitung des Scheinwerfer-Leistungsteils.
Es stehen dabei 2 Möglichkeiten der Ansteuerung zur Verfügung:
Alle Leistungsteile haben die gleiche DMX-Adresse: Alle angeschlossenen Scheinwerfer leuchten in der
gleichen Farbe.
Die Leistungsteile haben unterschiedliche DMX-Adressen: Jeder Scheinwerfer wird individuell angesteu-
ert. Für diese Betriebsart stehen 10 Programmspeicher zur Verfügung.
Das DMX-Signal wird häufig in Lichtshow-Steuerungssystemen verwendet und ist auch in Pool-
Farbbeleuchtungssystemen sehr beliebt. Viele Hersteller von RGB-Unterwasserscheinwerfern unterstützen
das DMX-Signal, um die Farbe und Helligkeit des Scheinwerfers zu steuern.
Die Color-control.net liefert ein DMX-Signal für bis zu 10 Zonen. Zonen können 3 oder 4 Kanäle enthalten, die
die Steuerung von RGB- oder RGBW-Scheinwerfern ermöglichen. Jeder Kanal enthält Informationen über die
Helligkeit der entsprechenden Farbe.
Einstellen der Adresse am Scheinwerfersteuergerät
Alle Geräte, die von einem DMX-Signal gesteuert werden, müssen in der Lage sein, die Adresse festzulegen,
unter der das Gerät Informationen empfängt. So sollte beispielsweise der erste RGB-Strahler die Adresse 1
haben und auf die ersten 3 Kanäle des DMX-Signals reagieren. Wenn der Projektor RGBW ist, reagiert er auf
die ersten 4 Kanäle des DMX-Signals. Die zweite Zone beginnt bei Adresse 4, wenn RGB-Projektoren aus-
gewählt sind, und bei Adresse 5, wenn pro Zone 4 Kanäle zur Steuerung von RGBW-Projektoren usw. zuge-
wiesen sind. Siehe Menü "DMX-Konfiguration"
Bedienungsanleitung Color-control.net
Scheinwerferanschluss
DMX-Signal
Seite: 6 (24)
