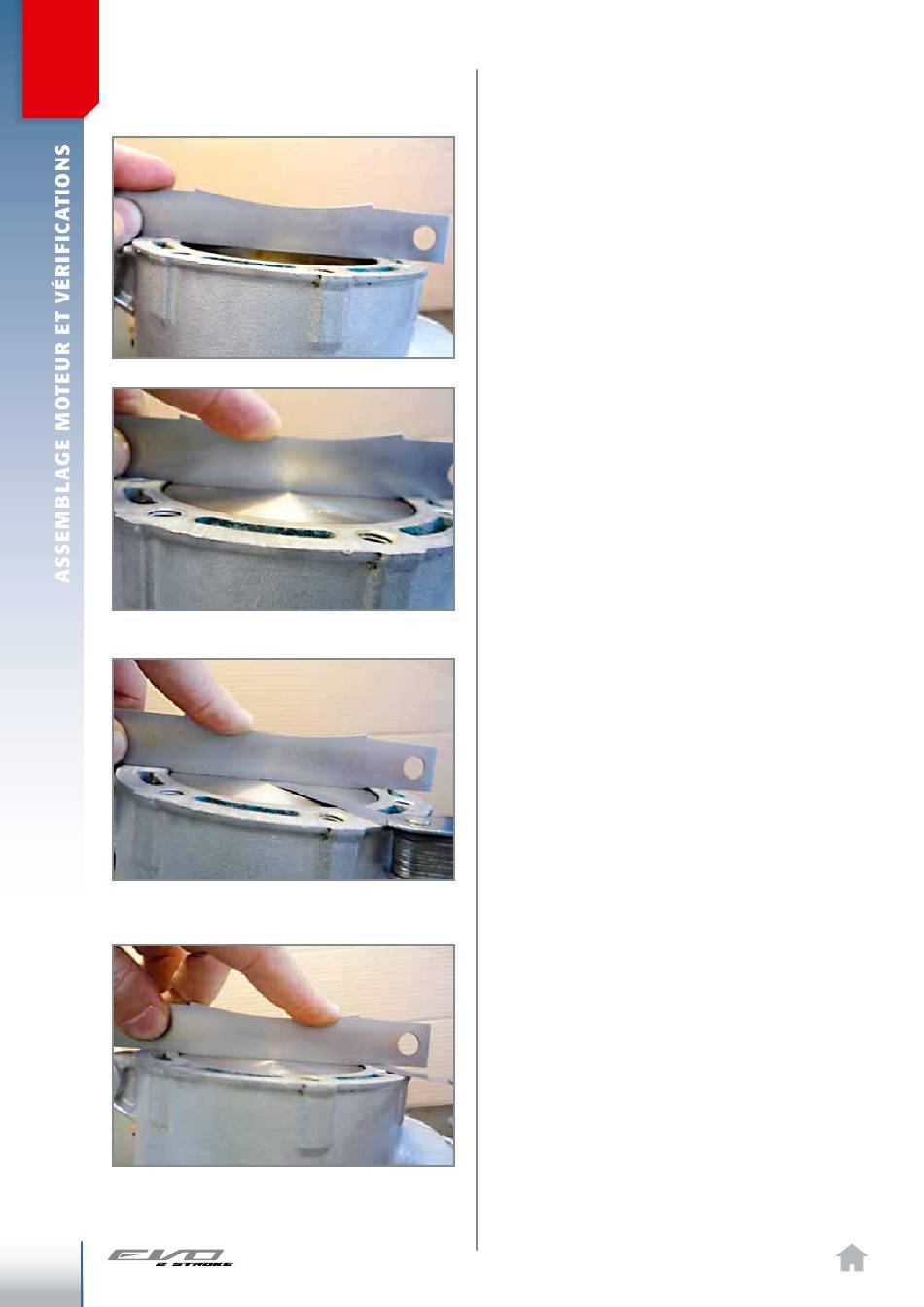

Cas où le piston touche le cylindre.
Cas où il y a du jeu entre le piston et la plaquette.
mesure du jeu à l'aide de la cale de précision.
Cas où le piston pousse la plaquette vers le haut.
48
3
.12.1
L'utilisation des plaquettes est décrite ci-
dessous.
•
Poser la plaquette spécifique (en fon-
ction du modèle de moteur) en s'assurant
qu'elles entrent en contact avec la surface
supérieure du cylindre.
•
Mettre le piston au point mort supérieur et
vérifier à l'aide d'une cale de précision que
le jeu entre le piston et la plaquette soit
compris entre 0÷0,10mm.
Si le jeu entre le piston et la plaquette est de
>0,10mm, il faut réduire l'épaisseur du joint
cylindre/carter et refaire l'essai.
Si le piston pousse la plaquette vers le haut
en réduisant le contact entre la plaquette et
le cylindre, mesurer le jeu à l'aide de la cale
de précision puis augmenter l'épaisseur du
joint. Revérifier.
Nous rappelons que les joints sont fournis
de quatre épaisseurs différentes:
•
0,2mm;
•
0,3mm;
•
0,5mm;
•
1,0mm
qui peuvent être empilés en obtenant ainsi
la hauteur nécessaire pour obtenir la juste
épaisseur.
