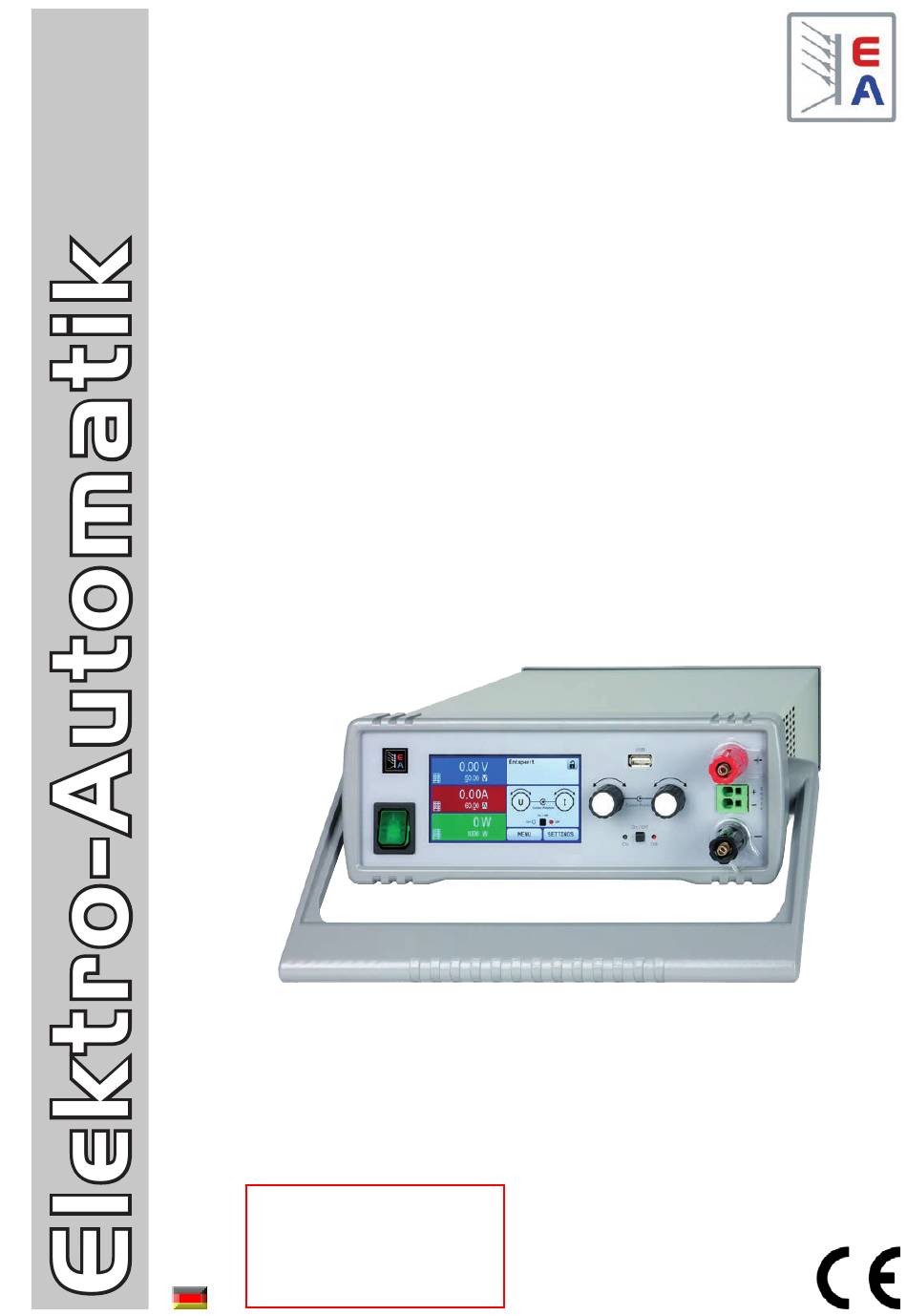

Betriebsanleitung
PSI 9000 DT
DC-Labornetzgerät
Achtung! Diese Anleitung gilt nur
für Geräte mit einer Firmware ab
"KE: 3.07" und "HMI: 2.17" und
"DR: 1.0.6". Zwecks Verfügbarkeit
von Updates bitte unsere Webseite
aufsuchen oder anfragen.
Doc ID: PSI9DTDE
Revision: 05
Date: 10/2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elektro-Automatik PSI 9000 DT

Inhaltszusammenfassung für Elektro-Automatik PSI 9000 DT

  • Seite 1 Betriebsanleitung PSI 9000 DT DC-Labornetzgerät Achtung! Diese Anleitung gilt nur für Geräte mit einer Firmware ab "KE: 3.07" und "HMI: 2.17" und Doc ID: PSI9DTDE "DR: 1.0.6". Zwecks Verfügbarkeit von Updates bitte unsere Webseite Revision: 05 aufsuchen oder anfragen. Date: 10/2019...

  • Seite 3: Inhaltsverzeichnis

    PSI 9000 DT Serie INHALT BEDIENUNG UND VERWENDUNG ALLGEMEINES Personenschutz ...........39 Zu diesem Dokument ........5 Regelungsarten ..........39 1.1.1 Aufbewahrung und Verwendung ....5 1.1.2 Urheberschutz (Copyright) ......5 3.2.1 Spannungsregelung / Konstantspannung ..39 3.2.2 Stromregelung / Konstantstrom / Strombe- 1.1.3 Geltungsbereich ..........5 grenzung ............40...
  • Seite 4 PSI 9000 DT Serie 3.11 Weitere Anwendungen ........71 3.11.1 Reihenschaltung ..........71 3.11.2 Parallelschaltung ..........71 3.11.3 Betrieb als Batterielader ......71 INSTANDHALTUNG & WARTUNG Wartung / Reinigung ........72 Fehlersuche / Fehlerdiagnose / Reparatur .72 4.2.1 Defekte Netzsicherung tauschen ....72 4.2.2 Firmware-Aktualisierungen ......72 Nachjustierung (Kalibrierung) ......73...

  • Seite 5: Allgemeines

    Gewährleistung und Garantie Elektro-Automatik garantiert die Funktionsfähigkeit der angewandten Verfahrenstechnik und die ausgewiesenen Leistungsparameter. Die Gewährleistungsfrist beginnt mit der mängelfreien Übergabe. Die Garantiebestimmungen sind den allgemeinen Geschäftsbedingungen (AGB) von Elektro-Automatik zu ent- nehmen. Haftungsbeschränkungen Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung geltender Normen und Vorschrif- ten, des Stands der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt.

  • Seite 6: Entsorgung Des Gerätes

    PSI 9000 DT Serie Entsorgung des Gerätes Ein Gerät, das zur Entsorgung vorgesehen ist, muß laut europaweit geltenden Gesetzen und Verordnungen (ElektroG, WEEE) vom Hersteller zurückgenommen und entsorgt werden, sofern der Betreiber des Gerätes oder ein von ihm Beauftragter das nicht selbst erledigt. Unsere Geräte unterliegen diesen Verordnungen und sind dementsprechend mit diesem Symbol gekennzeichnet: Produktschlüssel...

  • Seite 7: Sicherheit

    PSI 9000 DT Serie Sicherheit 1.7.1 Sicherheitshinweise Lebensgefahr - Gefährliche Spannung • Beim Betrieb elektrischer Geräte stehen zwangsweise bestimmte Teile unter teils gefährlicher Spannung, mit Ausnahme der 40 V-Modelle gemäß SELV. Daher sind alle spannungsführenden Teile abzudecken! • Alle Arbeiten an den Anschlussklemmen müssen im spannungslosen Zustand des Ge- rätes erfolgen (DC-Ausgang nicht verbunden mit Last) und dürfen nur von Personen...

  • Seite 8: Verantwortung Des Bedieners

    PSI 9000 DT Serie 1.7.2 Verantwortung des Bedieners Das Gerät befindet sich im gewerblichen Einsatz. Das Personal unterliegt daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Warn- und Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbe- reich gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden. Insbesondere gilt, daß...

  • Seite 9: Alarmsignale

    PSI 9000 DT Serie 1.7.5 Alarmsignale Das Gerät bietet diverse Möglichkeiten der Signalisierung von Alarmsituationen, jedoch nicht von Gefahrensitua- tionen. Die Signalisierung kann optisch (auf der Anzeige als Text), akustisch (Piezosummer) oder elektronisch (Pin/Meldeausgang an einer analogen Schnittstelle) erfolgen. Alle diese Alarme bewirken die Abschaltung des DC-Ausgangs.

  • Seite 10: Spezifische Technische Daten

    PSI 9000 DT Serie 1.8.3 Spezifische technische Daten Modell 320 W PSI 9040-20 DT PSI 9080-10 DT PSI 9200-04 DT AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz...
  • Seite 11 PSI 9000 DT Serie Modell 320 W PSI 9040-20 DT PSI 9080-10 DT PSI 9200-04 DT Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ≈ 92% ≈ 92% ≈ 93% Innenwiderstandsregelung Einstellbereich 0...81,6 Ω 0...163,2 Ω...
  • Seite 12 PSI 9000 DT Serie Modell 640 W PSI 9040-40 DT PSI 9080-20 DT PSI 9200-10 DT AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz 45-65 Hz Netzsicherung MT 8 A...
  • Seite 13 PSI 9000 DT Serie Modell 640 W PSI 9040-40 DT PSI 9080-20 DT PSI 9200-10 DT Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ≈ 92% ≈ 92% ≈ 93% Innenwiderstandsregelung Einstellbereich 0...40,8 Ω 0...81,6 Ω...
  • Seite 14 PSI 9000 DT Serie Modell 1000 W PSI 9040-40 DT PSI 9080-40 DT PSI 9200-15 DT AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz 45-65 Hz Netzsicherung T 16 A...
  • Seite 15 PSI 9000 DT Serie Modell 1000 W PSI 9040-40 DT PSI 9080-40 DT PSI 9200-15 DT Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ≈ 92% ≈ 92% ≈ 92% Innenwiderstandsregelung Einstellbereich 0...30,6 Ω 0...61,2 Ω...
  • Seite 16 PSI 9000 DT Serie Modell 1000 W PSI 9360-10 DT PSI 9500-06 DT PSI 9750-04 DT AC-Eingang Netzspannung 90...264 V AC 90...264 V AC 90...264 V AC Netzanschluß 1ph,N,PE 1ph,N,PE 1ph,N,PE Netzfrequenz 45-65 Hz 45-65 Hz 45-65 Hz Netzsicherung T 16 A...
  • Seite 17 PSI 9000 DT Serie Modell 1000 W PSI 9360-10 DT PSI 9500-06 DT PSI 9750-04 DT Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ≈ 93% ≈ 93% ≈ 93% Innenwiderstandsregelung Einstellbereich 0...1100,6 Ω 0...2295 Ω...
  • Seite 18 PSI 9000 DT Serie Modell 1500 W PSI 9040-60 DT PSI 9080-60 DT PSI 9200-25 DT AC-Eingang Netzspannung ohne Derating 150...264 V AC 150...264 V AC 150...264 V AC Netzspannung mit Derating 90...150 V AC 90...150 V AC 90...150 V AC Netzanschluß...
  • Seite 19 PSI 9000 DT Serie Modell 1500 W PSI 9040-60 DT PSI 9080-60 DT PSI 9200-25 DT Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ≈ 92% ≈ 92% ≈ 92% Innenwiderstandsregelung Einstellbereich 0...20,4 Ω 0...40,8 Ω...
  • Seite 20 PSI 9000 DT Serie Modell 1500 W PSI 9360-15 DT PSI 9500-10 DT PSI 9750-06 DT AC-Eingang Netzspannung ohne Derating 150...264 V AC 150...264 V AC 150...264 V AC Netzspannung mit Derating 90...150 V AC 90...150 V AC 90...150 V AC Netzanschluß...
  • Seite 21 PSI 9000 DT Serie Modell 1500 W PSI 9360-15 DT PSI 9500-10 DT PSI 9750-06 DT Leistungsregelung Anzeige: Einstellauflösung Siehe Abschnitt „1.9.5.4. Auflösung der Anzeigewerte“ Anzeige: Genauigkeit ≤ 0,8% P ≤ 0,8% P ≤ 0,8% P Nenn Nenn Nenn Wirkungsgrad ≈ 93% ≈ 93% ≈ 93% Innenwiderstandsregelung Einstellbereich 0...734,4 Ω 0...1530 Ω...

  • Seite 22: Ansichten

    PSI 9000 DT Serie 1.8.4 Ansichten Bild 1 - Vorderseite (Tragegriff 90° nach unten) Bild 2 - Rückseite (Ansicht von 1000 W / 1500 W-Modellen) Der Messingschraube des Erdungspunkts neben dem Sicherungshalter H darf nicht gelöst werden, um eigene Erdungsleitungen anzubinden! Das Gerät soll über das Netzkabel geerdet werden.
  • Seite 23 PSI 9000 DT Serie Bild 3 - Seitenansicht von links, liegend Bild 4 - Ansicht von oben (320 W & 640 W-Modelle) www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 23 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230...
  • Seite 24 PSI 9000 DT Serie Bild 5 - Ansicht von oben (1000 W & 1500 W-Modelle) www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 24 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...

  • Seite 25: Bedienelemente

    PSI 9000 DT Serie 1.8.5 Bedienelemente Bild 6- Bedienfeld Übersicht der Bedienelemente am Bedienfeld Für eine genaue Erläuterung siehe Abschnitt „1.9.5. Die Bedieneinheit (HMI)“ . Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen) Dient zur Auswahl von Sollwerten, Menüs, Zuständen, sowie zur Anzeige der Istwerte und des Status.

  • Seite 26: Aufbau Und Funktion

    1.9.1 Allgemeine Beschreibung Die Gleichstrom-Tischnetzgeräte der Serie PSI 9000 DT eignen sich vorrangig zur Verwendung an Prüf- und Ent- wicklungsplätzen, in Labor, Forschung und auch Industrie. Das robuste Gehäuse mit dem Tragegriff, der gleichzeitig auch als Aufstellbügel dient, paßt sich optisch und von der Form her an typische Meßgeräte bekannter Hersteller an.

  • Seite 27: Die Bedieneinheit (Hmi)

    PSI 9000 DT Serie 1.9.5 Die Bedieneinheit (HMI) HMI steht für Human Machine Interface, auf Deutsch Mensch-Maschine-Schnittstelle, und besteht hier aus einer Anzeige mit berührungsempfindlicher Oberfläche (Touchscreen), zwei Drehknöpfen, einem Taster und einem USB-Port. 1.9.5.1 Anzeige mit Touchscreen Die grafische Anzeige mit Touchscreen ist in mehrere Bereiche aufgeteilt. Die gesamte Oberfläche ist berührungs- empfindlich und kann mit dem Finger oder einem geeigneten Stift (Stylus) bedient werden, um das Gerät zu steuern.

  • Seite 28: Funktion

    PSI 9000 DT Serie • Statusanzeigen (oben rechts) Dieses Feld zeigt diverse Statustexte und -symbole an: Anzeige Beschreibung Gesperrt Das HMI ist gesperrt Entsperrt Das HMI ist nicht gesperrt Fern: Das Gerät befindet sich in Fernsteuerung durch... Analog ...die eingebaute Analogschnittstelle ...die eingebaute USB-Schnittstelle...

  • Seite 29: Auflösung Der Anzeigewerte

    PSI 9000 DT Serie 1.9.5.4 Auflösung der Anzeigewerte In der Anzeige können Sollwerte in Schrittweiten eingestellt werden, die sich durch die Anzahl der Nachkomma- stellen ergeben. Diese Anzahl ist modellabhängig. Die Werte haben 4 oder 5 Stellen. Ist- und Sollwerte haben die gleiche Stellenanzahl.

  • Seite 30: Usb-Port (Rückseite)

    Treiber wird auf USB-Stick mitgeliefert und installiert einen virtuellen COM-Port. Details zur Fernsteuerung sind in weiterer Dokumentation auf der Webseite von Elektro-Automatik bzw. auf dem mitgelieferten USB-Stick zu finden. Das Gerät kann über diesen Port wahlweise über das international standardisierte ModBus-Protokoll oder per SCPI-Sprache angesprochen werden.

  • Seite 31: Installation & Inbetriebnahme

    2.3.2 Vorbereitung Für das netzseitige Anschließen des Netzgerätes der Serie PSI 9000 DT ist ein 3-poliges Netzkabel von 2 m Länge im Lieferumfang enthalten. Soll das Gerät anders verkabelt werden, ist sicherzustellen, daß der Querschnitt der verwendeten Zuleitung mindestens 3x 1,5 mm² oder besser 3x 2,5 mm² (wie beim Netzkabel) beträgt.
  • Seite 32 PSI 9000 DT Serie 2.3.3.1 Der Tragegriff Der Tragegriff dient auch als Aufstellbügel, um das Gerät in verschiedene Positionen bringen zu können, mit dem Zweck,die Bedienelemente besser zu erreichen oder die Anzeige besser abzulesen. Der Griff kann in einem Drehwinkel von ca. 300° verstellt werden, wobei er auf verschiedenen Stellungen einrastet: variabler Bereich (60...150°), Trageposition (0°), -45°, -90°...
  • Seite 33 5. Den Montagewinkel (4) für die Rückseite mit 4x Schraube M3x6 (5) und je 1x Sicherungsscheibe M3 auf die Sechskantbolzen schrauben. Dabei die Schablone wählen, die für ein PSI 9000 DT paßt (Bild 11). 6. Sofern lang genug, alle rückseitig anzuschließenden Kabel verbinden. Ansonsten den Rahmen mit dem Gerät schon bis zum Anschlag in .
  • Seite 34 PSI 9000 DT Serie Bild 8 - Abnehmen des Front- und Rückseitenrahmens Bild 9 - Montageschritte für den Einbaurahmen www.elektroautomatik.de EA Elektro-Automatik GmbH Telefon: 02162 / 3785-0 Seite 34 Helmholtzstr. 31-37 • 41747 Viersen Telefax: 02162 / 16230 ea1974@elektroautomatik.de...
  • Seite 35 PSI 9000 DT Serie Bild 10 - Befestigungspositionen der Sechskantbolzen (3) (Rückseite 1000 W / 1500 W gezeigt) Bild 11 - Ansicht von hinten nach kompletter Montage des Einbaurahmens (Rückseite 1000 W / 1500 W gezeigt) Bild 12 - Ansicht von vorn nach kompletter Montage des Einbaurahmens www.elektroautomatik.de...

  • Seite 36: Anschließen An Das Stromnetz (Ac)

    PSI 9000 DT Serie 2.3.4 Anschließen an das Stromnetz (AC) • Das Anschließen des Gerätes mittels des mitgelieferten Netzkabels kann an jeder Wand- steckdose bzw. Steckdosenverteilung erfolgen, die über einen Schutzkontakt verfügt und für mindestens 16 A ausgelegt ist. • Bei Verwendung einer Steckdosenverteilung muß die Gesamtleistung aller angeschlossenen Geräte beachtet werden, so daß...

  • Seite 37: Erdung Des Dc-Ausgangs

    PSI 9000 DT Serie 2.3.6 Erdung des DC-Ausgangs Die Erdung eines der beiden DC-Ausgangspole ist grundsätzlich zulässig. Dadurch entsteht eine Potentialver- schiebung des anderen Pols gegenüber PE. Aus Isolationsgründen sind nur jedoch bestimmte, modellabhängige Potentialverschiebungen am DC-Minuspol bzw. DC-Pluspol zulässig. Siehe „1.8.3. Spezifische technische Daten“.

  • Seite 38: Anschließen Des Usb-Ports (Rückseite)

    PSI 9000 DT Serie 2.3.9 Anschließen des USB-Ports (Rückseite) Um das Gerät über diesen Anschluß fernsteuern zu können, verbinden Sie Gerät und PC über das mitgelieferte USB-Kabel und schalten Sie das Gerät ein, falls noch ausgeschaltet. 2.3.9.1 Treiberinstallation (Windows) Bei der allerersten Verbindung mit dem PC sollte das Betriebssystem das Gerät als neu erkennen und einen Treiber installieren wollen.

  • Seite 39: Bedienung Und Verwendung

    PSI 9000 DT Serie Bedienung und Verwendung Personenschutz • Um Sicherheit bei der Benutzung des Gerätes zu gewährleisten, darf das Gerät nur von Per- sonen bedient werden, die über die erforderlichen Sicherheitsmaßnahmen im Umgang mit gefährlichen elektrischen Spannungen unterrichtet worden sind • Bei Geräten, die eine berührungsgefährliche Spannung erzeugen können oder an diese an-...

  • Seite 40: Stromregelung / Konstantstrom / Strombegrenzung

    PSI 9000 DT Serie 3.2.2 Stromregelung / Konstantstrom / Strombegrenzung Stromregelung wird auch Strombegrenzung oder Konstantstrombetrieb (kurz: CC) genannt. Der DC-Ausgangsstrom wird bei Netzgeräten konstant auf dem eingestellten Wert gehalten, wenn der in den Verbraucher fließende Strom den eingestellten Stromsollwert erreicht. Der tatsächliche Strom ergibt sich aus der eingestellten Ausgangsspannung und dem Widerstand des Verbrauchers.

  • Seite 41: Alarmzustände

    PSI 9000 DT Serie Alarmzustände Dieser Abschnitt gibt nur eine Übersicht über mögliche Alarmzustände. Was zu tun ist im Fall, daß Ihr Gerät Ihnen einen Alarm anzeigt, wird in Abschnitt „3.6. Alarme und Überwachung“ erläutert. Grundsätzlich werden alle Alarmzustände optisch (Text + Meldung in der Anzeige), akustisch (wenn Alarmton akti- viert) und als auslesbarer Status (analoge + digitalen Schnittstellen) signalisiert.

  • Seite 42: Manuelle Bedienung

    PSI 9000 DT Serie Manuelle Bedienung 3.4.1 Einschalten des Gerätes Das Gerät sollte möglichst immer am Netzschalter (Vorderseite) eingeschaltet werden. Nach dem Einschalten zeigt das Gerät für einige Sekunden in der Anzeige das Herstellerlogo, danach eine Sprachauswahl die sich auto- matisch nach 3 Sekunden schließt und später noch Herstellername und -anschrift, Gerätetyp, Firmwareversionen,...

  • Seite 43: Beschreibung

    PSI 9000 DT Serie 3.4.3.1 Menü „Allgemeine Einstellungen“ Einstellung Beschreibung Fernsteuerung erlauben Bei Wahl „Nein“ kann das Gerät weder über eine der digitalen, noch über die analoge Schnittstelle fernbedient werden. Der Status, daß die Fernsteuerung gesperrt ist, wird im Statusfeld der Hauptanzeige mit „Lokal“ angezeigt. Siehe auch Abschnitt 1.9.5.1.
  • Seite 44 PSI 9000 DT Serie Einstellung Beschreibung DC-Ausgang nach Remote Bestimmt, wie der Zustand des DC-Ausgangs nach manuellem oder per Befehl veranlaßtem Beenden der Fernsteuerung sein soll. • AUS = DC-Ausgang ist nach dem Verlassen der Fernsteuerung immer aus • AUTO = Zustand des DC-Ausgangs wird beibehalten R-Modus aktivieren Aktiviert („Ja“) bzw.
  • Seite 45 PSI 9000 DT Serie Untermenü „Ethernet -> IP-Einstellungen“ Element Beschreibung DHCP Bei Einstellung DHCP wird das Gerät nach dem Einschalten versuchen, von einem DHCP-Server die Netzwerkparameter (IP, Subnetzmaske, Gateways, DNS) zugewiesen zu bekommen. Ebenso, wenn man von Manual auf DHCP wechselt und mit Taste ENTER übernimmt.
  • Seite 46 PSI 9000 DT Serie 3.4.3.8 Menü „HMI-Einstellungen“ Diese Einstellungen beziehen sich ausschließlich auf die Bedieneinheit (HMI). Element Beschreibung Sprache Umschaltung der Sprache in der Anzeige zwischen Deutsch, Englisch, Russisch oder Chinesisch. Hinterg. Beleuchtung Hiermit kann man wählen, ob die Hintergrundbeleuchtung immer an sein soll oder sich abschaltet, wenn 60 s lange keine Eingabe über Touchscreen oder Drehknopf erfolgte.

  • Seite 47: Einstellgrenzen (Limits)

    3.4.5 Bedienart wechseln Generell wird bei manueller Bedienung eines PSI 9000 DT zwischen zwei Bedienarten unterschieden, die an die Sollwerteingabe per Drehknopf oder Zehnertastatur gebunden sind. Diese Zuordnung kann bzw. muß gewechselt werden, wenn einer der drei Sollwerte verstellt werden soll, der momentan nicht zugänglich ist.

  • Seite 48: Sollwerte Manuell Einstellen

    PSI 9000 DT Serie 3.4.6 Sollwerte manuell einstellen Die Einstellung der Sollwerte von Spannung, Strom und Leistung ist die grundlegende Bedienmöglichkeit eines Stromversorgungsgerätes und daher sind die beiden Drehknöpfe auf der Vorderseite des Gerätes bei manueller Bedienung stets zwei von diesen drei Sollwerten zugewiesen, standardmäßig jedoch Spannung und Strom.

  • Seite 49: Ansichtsmodus Der Hauptanzeige Wechseln

    PSI 9000 DT Serie 3.4.7 Ansichtsmodus der Hauptanzeige wechseln Die Hauptanzeige, auch genannt Statusseite, mit ihren Soll- und Istwerten sowie den Gerätestatus, kann auf eine einfachere Darstellung umgeschaltet werden, die nur Werte von Spannung und Strom, sowie den Status anzeigt.

  • Seite 50: Dc-Ausgang Ein- Oder Ausschalten

    PSI 9000 DT Serie 3.4.9 DC-Ausgang ein- oder ausschalten Der DC-Ausgang des Gerätes kann manuell oder ferngesteuert aus- oder eingeschaltet werden. Bei manueller Bedienung kann dies jedoch durch die Bedienfeldsperre verhindert sein. Das manuelle oder ferngesteuerte (digital) Einschalten des DC-Ausgangs kann zusätzlich durch den Eingangspin REM-SB der eingebauten Analogschnittstelle gesperrt sein.

  • Seite 51: Besondere Hinweise Und Einschränkungen

    PSI 9000 DT Serie Legende: U set / I set / P set / R set: Sollwerte U actual / I actual / P actual / R actual: Istwerte Error: Gerätealarme Time: Verstrichene Zeit Logging-Start Device mode: aktuelle Regelungsart (siehe auch „3.2. Regelungsarten“) Hinweise: • R set und R actual werden nur aufgezeichnet, wenn der UIR-Modus aktiv ist (siehe dazu Abschnitt 3.4.5)

  • Seite 52: Fernsteuerung

    Details zur Programmierung der Schnittstellen, die Kommunikationsprotokolle usw. sind in der externen Dokumen- tation „Programmieranleitung ModBus & SCPI“ zu finden, die mit dem Gerät auf einer CD mitgeliefert wird bzw. als Download auf der Elektro-Automatik Webseite verfügbar ist. www.elektroautomatik.de EA Elektro-Automatik GmbH...

  • Seite 53: Fernsteuerung Über Analogschnittstelle (As)

    PSI 9000 DT Serie 3.5.4 Fernsteuerung über Analogschnittstelle (AS) 3.5.4.1 Allgemeines Die fest eingebaute, galvanische getrennte, 15-polige analoge Schnittstelle (kurz: AS) befindet sich auf der Rück- seite des Gerätes und bietet folgende Möglichkeiten: • Fernsteuerung von Strom, Spannung, Leistung und Innenwiderstand • Fernüberwachung Status (CV, DC-Status)

  • Seite 54: Quittieren Von Alarmmeldungen

    PSI 9000 DT Serie 3.5.4.3 Quittieren von Alarmmeldungen Tritt während der Fernsteuerung über analoge Schnittstelle ein Gerätealarm auf, schaltet der DC-Ausgang genauso aus wie bei manueller Bedienung. Daraufhin vom Gerät ausgegebene Alarmmeldungen (siehe 3.6.2) erscheinen immer in der Anzeige, die meisten davon können aber auch al-s Signal auf der analogen Schnittstelle ausgegeben werden (siehe Tabelle unten).

  • Seite 55: Übersicht D-Sub-Buchse

    PSI 9000 DT Serie 3.5.4.5 Übersicht D-Sub-Buchse 3.5.4.6 Prinzipschaltbilder der Pins Digitaler Eingang (DI) Analoger Eingang (AI) V~0.5 Der DI ist intern vorgespannt und erfordert Hochohmiger Eingang (Impedanz: daher einen möglichst niederohmigen >40 kΩ...100 kΩ) einer OP-Schal- Kontakt (Relais, Schalter, Schütz o.ä.) tung.
  • Seite 56 PSI 9000 DT Serie • Analoge Fernsteuerung wurde nicht aktiviert In diesem Modus stellt der Pin eine Art Freigabe der Taste „On/Off“ am Bedienfeld des Gerätes bzw. des Befehls „DC-Ausgang ein/aus“ (bei digitaler Fernsteuerung) dar. Daraus ergeben sich folgende mögliche Situationen:...

  • Seite 57: Alarme Und Überwachung

    PSI 9000 DT Serie Alarme und Überwachung 3.6.1 Begriffsdefinition Grundsätzlich wird zwischen Gerätealarmen (siehe „3.3. Alarmzustände“) wie Überspannung oder Übertemperatur und benutzerdefinierten Ereignissen, wie z. B. die Überspannungsüberwachung (OVD), unterschieden. Während Gerätealarme, bei denen der DC-Ausgang zunächst ausgeschaltet wird, zum Schutz des Gerätes und der ange- schlossenen Last dienen, können benutzerdefinierte Ereignisse den DC-Ausgang abschalten (bei gewählter Aktion...
  • Seite 58 PSI 9000 DT Serie Diese Gerätealarme können nicht konfiguriert werden, da hardwaremäßig bedingt: Kurz Lang Beschreibung Meldeorte Löst einen Alarm aus, wenn die AC-Versorgung außerhalb der Spezifi- kationen des Gerätes arbeiten sollte (Unterspannung) oder wenn das Anzeige, Analog- Gerät von der AC-Versorgung getrennt wird, z. B. durch Ausschalten Power Fail schnittst., digitale...

  • Seite 59: Bedieneinheit (Hmi) Sperren

    PSI 9000 DT Serie Diese Ereignisse sind nicht zu verwechseln mit Alarmen wie OT und OVP, die zum Schutz des Gerätes dienen. Events können, wenn auf Aktion ALARM gestellt, aber auch den DC-Ausgang ausschalten und somit die Last schützen. ► So konfigurieren Sie die Events...

  • Seite 60: Einstellgrenzen (Limits) Sperren

    PSI 9000 DT Serie Einstellgrenzen (Limits) sperren Um zu verhindern, daß die mit dem Gerät arbeitende, jedoch nicht privilegierte Person durch versehentliches oder absichtliches Verstellen falsche Sollwerte setzt, können Einstellgrenzen definiert (siehe auch „3.4.4. Einstellgrenzen (Limits)“) und mittels einer PIN gegen Veränderung gesperrt werden. Dadurch werden die Menüpunkte „3. Limits“...

  • Seite 61: Der Funktionsgenerator

    PSI 9000 DT Serie 3.10 Der Funktionsgenerator 3.10.1 Einleitung Der eingebaute Funktionsgenerator (kurz: FG) ist in der Lage, verschiedenförmige Signalformen zu erzeugen und diese auf einen der Sollwerte Spannung (U) oder Strom (I) anzuwenden. Alle Funktionen basieren auf einem variablen Arbiträrgenerator. Bei manueller Bedienung können die Funktio- nen einzeln ausgewählt, konfiguriert und bedient werden.

  • Seite 62: Mögliche Technische Komplikationen

    PSI 9000 DT Serie 3.10.2.3 Mögliche technische Komplikationen Der Betrieb von Schaltnetzteilen als Spannungsquelle kann die Anwendung einer Funktion auf den Sollwert der Spannung zur Beschädigung der Spannungsquelle führen, da die dort am Ausgang befindlichen Kapazitäten ständig umgeladen werden, was bei Dauerbetrieb zur Erhitzung der Kondensatoren und somit Beschädigung des Gerätes führen kann.

  • Seite 63: Sinus-Funktion

    PSI 9000 DT Serie Die Einstellwerte der einzelnen Funktionen sind weiter unten beschrieben. Nachdem die Einstellungen getroffen wurden, muß die Funktion geladen werden. ► So laden Sie eine Funktion: Nachdem Sie die Werte für das zu generierende Signal eingestellt haben, tippen Sie auf Das Gerät lädt daraufhin die Daten in die internen Regelung und wechselt die...

  • Seite 64: Dreieck-Funktion

    PSI 9000 DT Serie 3.10.6 Dreieck-Funktion Folgende Parameter können für die Dreieck-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung I(A), U(A) 0...(Nennwert - (Offs)) von U, I A = Amplitude des zu generierenden Signals I(Offs), U(Offs) 0...(Nennwert - (A)) von U, I Offs = Offset, bezogen auf den Fußpunkt des Dreiecks 0,1 ms...36000 s Anstiegszeit Δt der ansteigenden Flanke des Dreiecksignals 0,1 ms...36000 s Abfallzeit Δt der abfallenden Flanke des Dreiecksignals...

  • Seite 65: Trapez-Funktion

    PSI 9000 DT Serie 3.10.8 Trapez-Funktion Folgende Parameter können für die Trapez-Funktion konfiguriert werden: Wert Einstellbereich Erläuterung I(A), U(A) 0...(Nennwert - (Offs)) von U, I A = Amplitude des zu generierenden Signals I(Offs), U(Offs) 0...(Nennwert - (A)) von U, I Offs = Offset, bezogen auf den Fußpunkt des Trapezes 0,1 ms...36000 s Zeit der ansteigenden Flanke des Trapezsignals 0,1 ms...36000 s...

  • Seite 66: Arbiträr-Funktion

    PSI 9000 DT Serie 3.10.10 Arbiträr-Funktion Die Arbiträr-Funktion (arbiträr = beliebig) bietet dem Anwender einen erweiterten Spielraum. Es sind je 99 Se- quenzpunkte für die Zuordnung zum Strom I oder zur Spannung U verfügbar, die alle mit den gleichen Parame- tern versehen sind, aber durch die Werte unterschiedlich konfiguriert werden können, um die Standardfunktionen...
  • Seite 67 PSI 9000 DT Serie Bildliche Darstellungen: Anwendungen und Resultate: Beispiel 2 Betrachtung 1 Ablaufs 1 Sequenzpunkts: Die DC-Werte von Start und Ende sind gleich, die AC-Werte (Ampli- tude) jedoch nicht. Der Endwert ist größer als der Startwert, daher wird die Amplitude mit jeder neu angefangenen Sinushalbwelle kon- tinuierlich zwischen Anfang und Ende der Sequenz größer.
  • Seite 68 PSI 9000 DT Serie Durch Aneinanderreihung mehrerer unterschiedlich konfigurierter Sequenzpunkte können komplexe Abläufe erzeugt werden. Dabei kann durch geschickte Konfiguration der Arbiträrgenerator die anderen Funktionen wie Dreieck, Sinus, Rechteck oder Trapez nachbilden und somit z. B. eine Kurve aus Rechteck-Funktionen mit unterschiedlichen Amplituden bzw.
  • Seite 69 PSI 9000 DT Serie 3.10.10.1 Laden und Speichern von Arbiträr-Funktionen Die manuell am Gerät konfigurierbaren 99 Sequenzpunkte der Arbiträrfunktion, die auf Spannung U oder Strom I anwendbar ist, können über die USB-Schnittstelle auf der Vorderseite des Gerätes auf einen USB-Stick (FAT32- formatiert) gespeichert oder von diesem geladen werden.

  • Seite 70: Rampen-Funktion

    PSI 9000 DT Serie ► So speichern Sie die Sequenzpunkttabelle vom Gerät auf einen USB-Stick: Stecken Sie den USB-Stick noch nicht ein bzw. ziehen Sie ihn zunächst heraus. Öffnen Sie das Funktionsauswahl-Menü des Funktionsgenerators über MENU -> Funkt.Generator -> Arbiträr -> U / I Tippen Sie auf , dann . Sie werden aufgefordert, den USB-Stick einzustecken. Das Gerät sucht daraufhin nach dem Ordner HMI_FILES auf dem Speicherstick und nach eventuell schon vor-...

  • Seite 71: Weitere Anwendungen

    PSI 9000 DT Serie 3.11 Weitere Anwendungen 3.11.1 Reihenschaltung Reihenschaltung zweier oder mehrerer Geräte ist möglich, aber nur eingeschränkt zulässig. Es sind dabei aus Sicherheits- und Isolationsgründen folgende Einschränkungen zu beachten: • Beide Ausgangspole (DC- und DC+) sind über X-Kondensatoren an PE (Gehäuse) gekoppelt.

  • Seite 72: Instandhaltung & Wartung

    PSI 9000 DT Serie Instandhaltung & Wartung Wartung / Reinigung Die Geräte erfordern keine Wartung. Reinigung kann, jenachdem in welcher Umgebung sie betrieben werden, früher oder später für die internen Lüfter nötig sein. Diese dienen zur Kühlung der internen Komponenten, die durch die zwangsweise entstehende Verlustleistung erhitzt werden.

  • Seite 73: Nachjustierung (Kalibrierung)

    4.3.1 Einleitung Die Geräte der Serie PSI 9000 DT verfügen über eine Nachjustierungsfunktion, die im Rahmen einer Kalibrierung dazu dient, Abweichungen zwischen den Stellwerten und den tatsächlichen Werten am DC-Ausgang bis zu einem gewissen Grad zu kompensieren. Gründe, die eine Nachjustierung nötig machen, gibt es verschiedene: Bauteil- alterung, Bauteilverschleiß, extreme Umgebungsbedingungen, häufige Benutzung.

  • Seite 74: Fernfühlung Abgleichen

    PSI 9000 DT Serie 4.3.3.1 Sollwerte abgleichen ► So gleichen Sie die Spannung ab Spannungsmeßgerät am DC-Ausgang anschließen. Die Last auf etwa 5% des Nennstromes des Netzgerätes einstellen, hier z. B. ≈ 3 A und 0 V an der Last setzen, falls elektronische Last. In der Anzeige des PSI in das MENU wechseln, dann „Allg. Einstellun- gen“, dann runter bis „Gerät abgleichen“...

  • Seite 75: Speichern Und Beenden

    PSI 9000 DT Serie 4.3.3.4 Speichern und beenden Zum Schluß kann noch über das Bedienfeld das Datum des Abgleichs im Format JJJJ / MM / TT ein- gegeben und auch abgerufen werden. Danach sollten die Abgleichwerte unbedingt noch mit dem Bedienfeld gespeichert werden.

  • Seite 76: Service & Support

    PSI 9000 DT Serie Service & Support Reparaturen Reparaturen, falls nicht anders zwischen Anwender und Lieferant ausgemacht, werden durch den Hersteller durch- geführt. Dazu muß das Gerät im Allgemeinen an den Hersteller eingeschickt werden. Es wird keine RMA-Nummer benötigt. Es genügt, das Gerät ausreichend zu verpacken, eine ausführliche Fehlerbeschreibung und, bei noch bestehender Garantie, die Kopie des Kaufbelegs beizulegen und an die unten genannte Adresse einzuschicken.
  • Seite 78 EA Elektro-Automatik GmbH & Co. KG Entwicklung - Produktion - Vertrieb Helmholtzstraße 31-37 41747 Viersen Telefon: 02162 / 37 85-0 Telefax: 02162 / 16 230 Mail: ea1974@elektroautomatik.de Web: www.elektroautomatik.de...
