Anschluss an die Netzspannung

Der RUGGEDCOM RST2228P unterstützt zweifach redundante
Stromversorgungsmodule (AC und/oder DC), die in beliebiger Kombination installiert
werden können.
Der RUGGEDCOM RST2228P kann wahlweise mit einer Reihenklemme mit
Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden,
die Strom an beide Stromversorgungen liefert. Die Reihenklemme mit
Schraubanschluss wird mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringkabelschuhe Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß-
oder Schwingungsbelastung.
Stromschlaggefahr – Lebensgefahr oder Gefahr schwerer Personenschäden.
Das Gerät kann mit zwei Netzteilen ausgestattet werden, die an separate
Spannungsquellen angeschlossen werden können. Vergewissern Sie sich,
dass alle Spannungsquellen abgeschaltet sind, bevor Sie die Klemmen der
Stromversorgungsmodule warten.
Elektrische Gefahr – Gefahr von Sachschäden
Die jeweilige Bemessungsspannung eines Stromversorgungseingangs darf
nicht überschritten werden. Wenn beispielsweise in Steckplatz PS1 eine DC-
RUGGEDCOM RST2228P
Montagehandbuch, 11/2020, C79000-G8900-1403-09
Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an.
3
1
Steckbare Reihenklemme
1
Reihenklemme mit Schraubanschluss
2
Schließerkontakt (NO)
3
Massekontakt
4
Öffnerkontakt (NC)
5

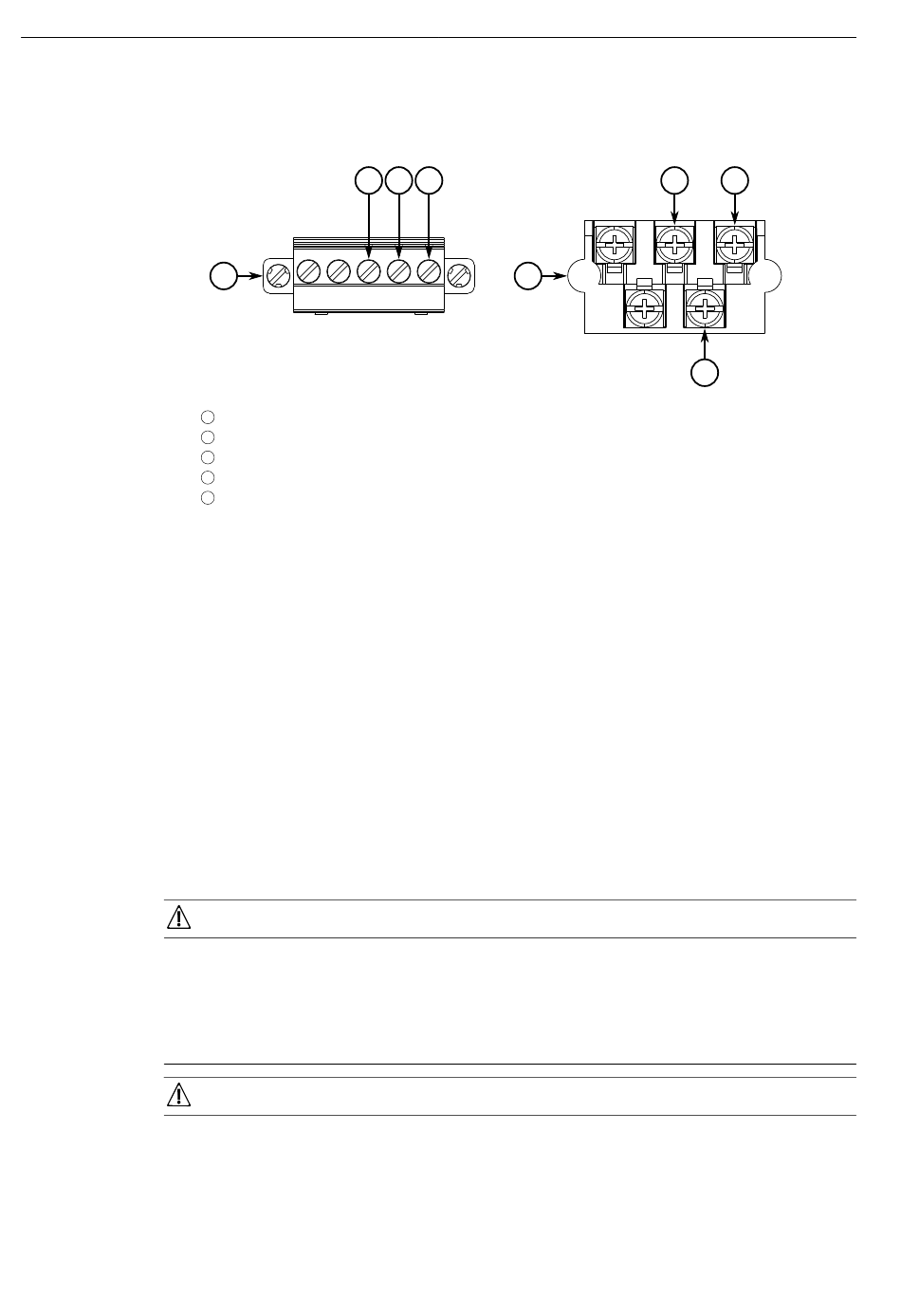

Abbildung 2.5 Verdrahten des fehlersicheren Alarmrelais
GEFAHR
VORSICHT
2.5 Anschluss an die Netzspannung
