Einleitung
1.2 Beschreibung
•

Wichtigste Merkmale

Statusanzeigefeld
4
Option 2
Statusanzeigefeld, Alarm-LED, Alarmabschalttaste (ACO), CLP-Steckplatz und
USB-Konsolenport befinden sich auf dem rückwärtigen Bedienfeld.
5
6
1
2
3 4
Statusanzeigefeld
1
Alarmabschalttaste (ACO)
2
CLP-Steckplatz
3
USB-Konsolenport
4
PoE-Anschluss und Reihenklemme mit ausfallsicheren Alarmrelais
5
Reihenklemme Spannung
6
Anschlüsse für SFP/SFP+-Transceiver
7
Medienmodule
8
Chassis-Erdungsklemme
9

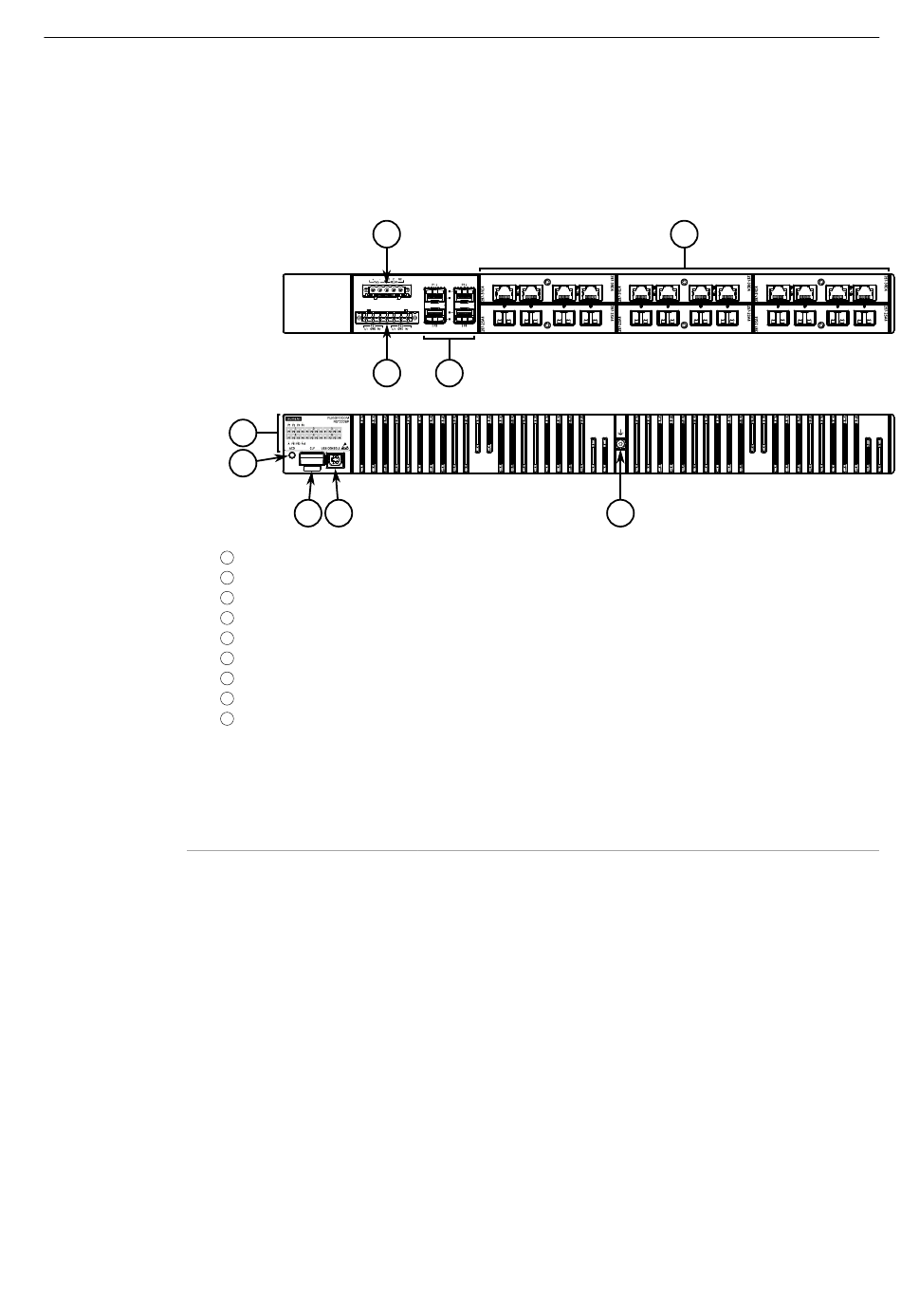

Abbildung 1.2 RUGGEDCOM RST2228P (Ausrichtung Bedienfeld nach hinten)
7
Das Statusanzeigefeld zeigt den Status des Geräts in Echtzeit an.
Sechs Steckplatz-Bereichsnummern geben die physische Position
der Medienmodule in Bezug zu den verfügbaren Steckplätzen im
Gehäuse an. Die Modulports werden beim Einbau in das Gehäuse
von links nach rechts durchnummeriert. Jedem Modulport ist eine
eigene LED zugeordnet.
8
9
RUGGEDCOM RST2228P
Montagehandbuch, 11/2020, C79000-G8900-1403-09
