7 Smontování vyžínače
► Otáčejte žací hlavou (1) v protisměru chodu hodinových
ručiček tak dlouho, až se zástrčný trn (4) zaaretuje.
Hřídel (3) je zablokována.
► Žací hlavu (1) rukou pevně utáhněte.
► Vytáhněte zástrčný trn (4).
7.5.2 Demontáž žací hlavy
► Vypněte vyžínač a vyjměte akumulátor.
► Zamáčkněte zástrčný trn až na doraz do otvoru a držte ho
zamáčknutý.
► Otáčejte žací hlavou tak dlouho, až se zástrčný trn
zaaretuje.
Hřídel je zablokována.
► Vyšroubujte žací hlavu ve směru chodu hodinových
ručiček.
► Sejměte přítlačný talíř.
► Vytáhněte zástrčný trn.
7.6 Montáž a demontáž kovových řezných/žacích
nástrojů

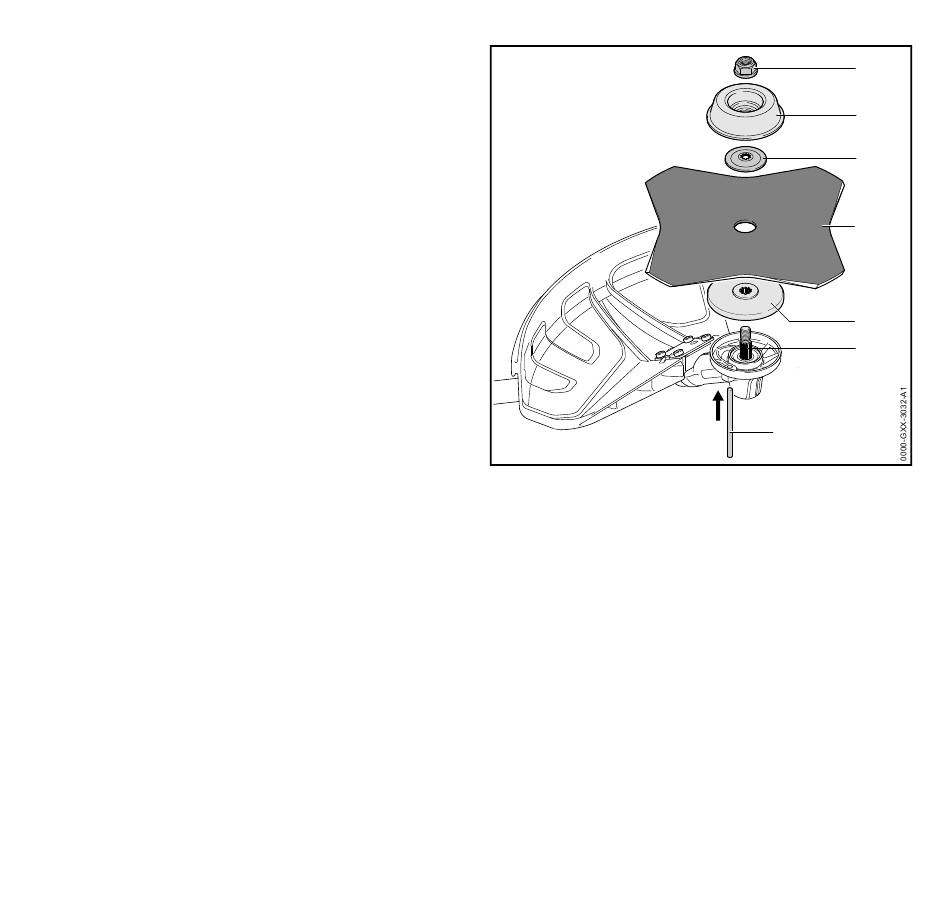

7.6.1 Montáž kovového řezného/žacího nástroje
► Vypněte vyžínač a vyjměte akumulátor.
0458-662-9821-A
► Položte přítlačný talíř (5) na hřídel (6) tak, aby menší
průměr směřoval nahoru.
► Položte kovový řezný/žací nástroj (4) na přítlačný talíř (5).
Pokud se bude používat pilový kotouč nebo žací list na
trávu s více než 4 břity: ostří břitů vyrovnejte tak, aby jejich
směr odpovídal šipce udávající směr otáčení na
ochranném krytu.
► Položte přítlačný kotouč (3) na kovový řezný/žací
nástroj (4) tak, aby vypouklá strana směřovala nahoru.
► Položte otočný unášecí talíř (2) na přítlačný kotouč (3)
tak, aby uzavřená strana směřovala nahoru.
► Zamáčkněte zástrčný trn (7) až na doraz do otvoru a držte
ho zamáčknutý.
► Otáčejte kovovým řezným/žacím nástrojem (4) v
protisměru chodu hodinových ručiček tak dlouho, až se
zástrčný trn (7) zaaretuje.
Hřídel (6) je zablokována.
