Fig. 14 Raccordement de la serrure de la porte, de la sonnette, du contact de porte et du
bouton-poussoir de sortie. Les lecteurs wiegand et les lecteurs FPAC-MAX (RS485)
alimenté directement par l'alimentation électrique du
Connexion de l'extenseur à la centrale
Dans la figure ci-dessous, non seulement la centrale mais aussi les portes sont alimentées par l'extenseur,
nous voyons aussi comment la batterie est connectée (en option) à l'extenseur lui-même. EXP2D/EXP4D.
Ces lecteurs s'alimentent directement à partir de l'alimentation électrique du kit, s'ils consomment plus de
100 mA individuellement

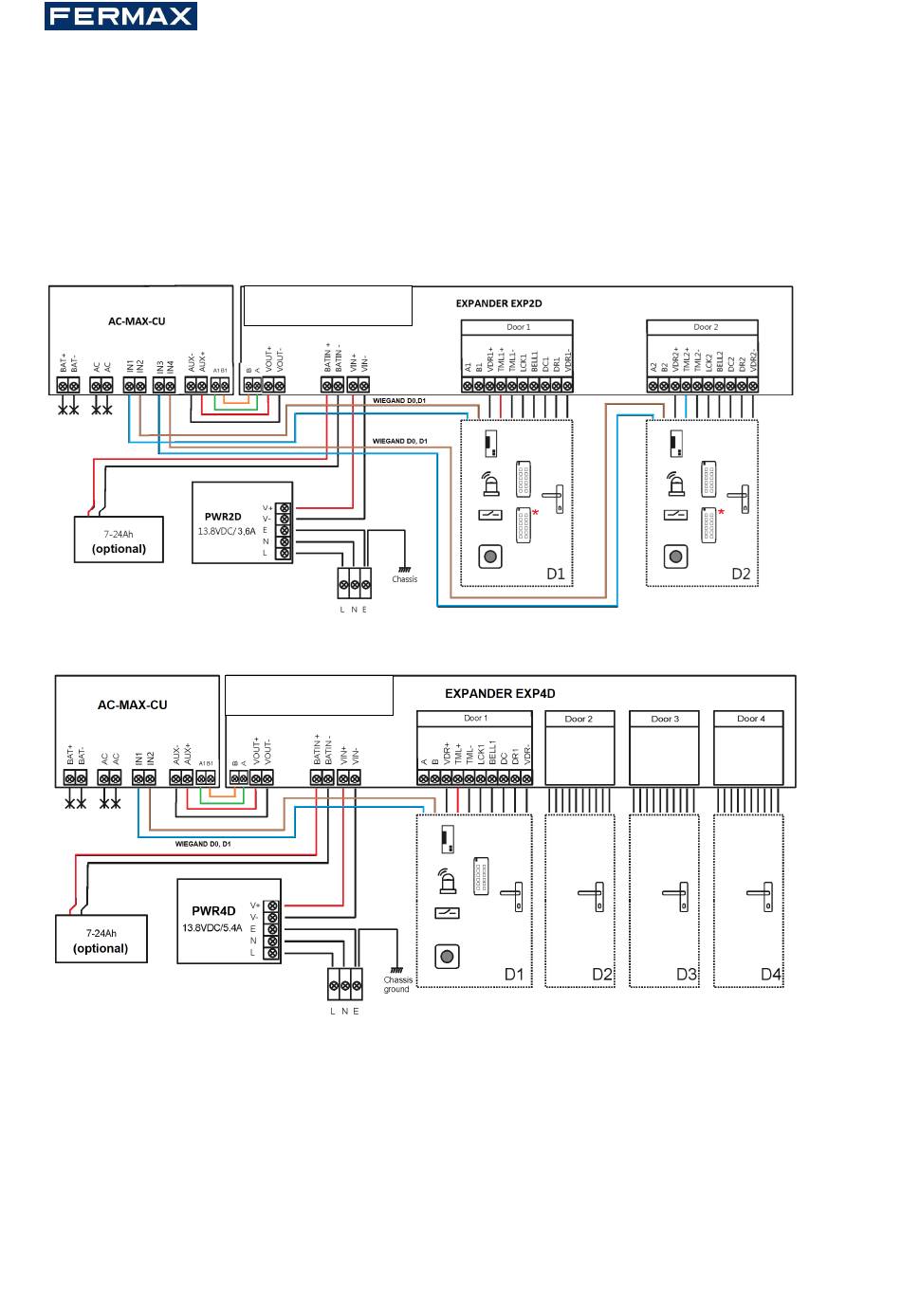

Fig. 15 Schéma de connexion pour l'extenseur et l'unité centrale AC-MAX avec les lecteurs Wiegand (réf.
du kit 5223)
Fig. 16 Schéma de connexion pour l'extenseur et l'unité centrale AC-MAX avec les lecteurs Wiegand (réf.
du kit 5224)
Porte 1/Porte 2
Porte 1 - Porte 4
kit.
* Ce lecteur est
*
