L -L -K
OW EVEL
Die Low-Level-Konfiguration ist notwendig, um die Parameter der AC-MAX-Platine einzustellen und muss
durchgeführt werden, bevor die AC-MAX-Zentraleinheit in die AC-MAX-Software eingetragen wird. Bei der
ersten Low-Level-Konfiguration werden die eigene IP-Adresse und der Kommunikationsschlüssel
konfiguriert. Die Programmierung der anderen Parameter hängt von den Anforderungen des individuellen
Installationsszenarios ab und ist nicht zwingend erforderlich.
Ablauf Low-Level-Konfiguration (Firmware 1.4.2 oder neuer):
23. Schließen Sie die Stromversorgung an.
24. Starten Sie das Dienstprogramm AC-MAX HW.
25. Wählen Sie Gerät, Firmware-Version und Kommunikationskanal (Ethernet).
26. Geben Sie die IP-Adresse ein oder wählen Sie sie aus der Liste aus (werksseitige
Standardadresse IP=192.168.0.213).
27. Geben Sie den Kommunikationsschlüssel ein (werksseitiger Standardschlüssel ist 1234).
28. Klicken Sie auf die Schaltfläche Verbinden - das Programm stellt die Verbindung mit der
Zentraleinheit
Konfigurationsparametern von AC-MAX angezeigt.
29. Klicken Sie auf Extras -> Kommunikationsschlüssel festlegen und geben Sie einen neuen
Kommunikationsschlüssel ein (nur HEX-Zeichen verwenden), wenn der aktuelle Schlüssel der
Standardschlüssel oder keiner ist.
30. Stellen Sie die IP-Adresse ein und programmieren Sie andere Parameter der Zentraleinheit nach
Bedarf.
31. Sobald die Konfiguration abgeschlossen ist, klicken Sie auf die Schaltfläche An Gerät senden
und AC-MAX HW lädt die neuen Einstellungen in die Zentraleinheit hoch.
32. Klicken Sie optional auf die Schaltfläche In Datei senden, um die AC-MAX-Einstellungen in einer
Datei zu sichern.
33. Wählen Sie Gerät -> Trennen und schließen Sie das Programm AC-MAX HW.
Hinweis: Immer wenn die Low-Level-Konfiguration der AC-MAX-Zentraleinheit geändert wird, ist es
notwendig, die Zentraleinheit in der AC-MAX-Software zu erkennen und die High-Level-Konfiguration
hochzuladen.
ONFIGURATION

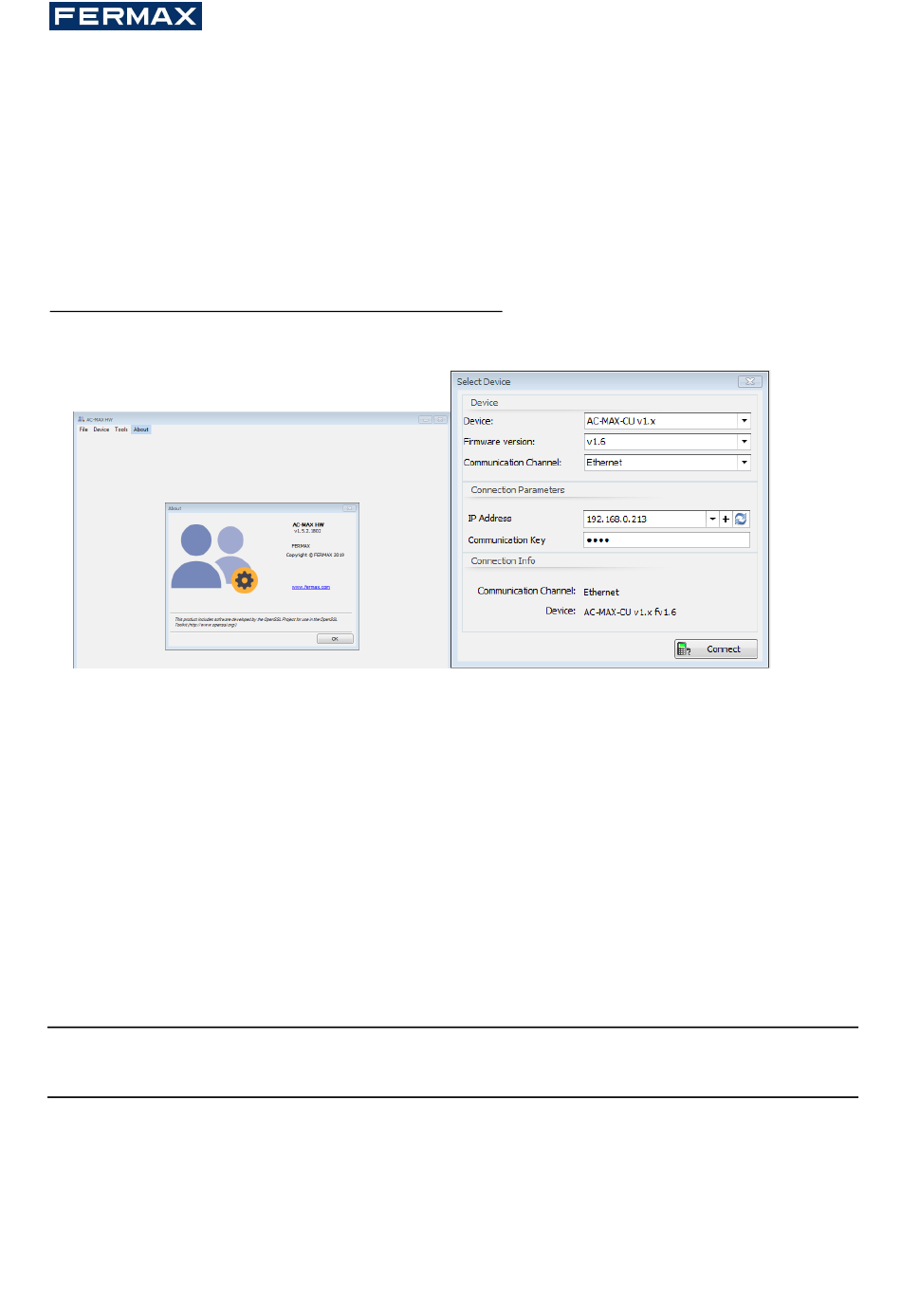

Abb.7 AC-MAX HW
her und es wird das Hauptkonfigurationsfenster mit den
