Fermax AC-MAX Installationshandbuch Seite 89

Cod. 970073 V12_20
configuration de la polarité de sortie se fait dans le cadre d'une configuration de bas niveau à l'aide du
logiciel AC-MAX HW. Par défaut, les sorties sont configurées avec une polarité normale.
Entrées DC et DR
DC et DR sont des entrées paramétriques qui peuvent être configurées en types NO, NC, EOL, 2EOL,
3EOL ou DW (double câblage). Il est également possible de configurer le temps de réponse de l'entrée qui
définit l'impulsion minimale pouvant déclencher l'entrée. La configuration des paramètres électriques
d'entrée se fait dans le cadre d'une configuration de bas niveau au moyen du logiciel AC-MAX HW.
Chaque entrée peut être associée à une fonction. Dans un scénario standard de commande de porte,
l'entrée DC est dédiée à la connexion du contact de la porte tandis que l'entrée DR est dédiée à la
connexion du bouton de sortie. Les entrées sont associées à des fonctions à l'aide du logiciel de gestion
AC-MAX. Les paramètres d'usine par défaut pour les deux entrées sont les suivants :
•
Entrée DC : NC/50 ms
•
Entrée DR : NO/50 ms
Puissance de sortie VDR
La sortie de l'alimentation électrique VDR est dédiée à l'alimentation de la serrure de la porte, du dispositif
de signalisation d'alarme et d'autres dispositifs liés à la porte. Le terminal VDR+ est protégé par un fusible
électronique de 1,0 A. Le terminal VDR- est court-circuité en interne à la masse (GND). Un indicateur LED
vert est situé au niveau du terminal VDR+ pour indiquer la tension à la sortie.
Contrôle des portes
L'extenseur permet de distribuer l'alimentation et le bus de communication RS485 vers deux portes. Pour
chaque porte, l'EXP2D/4D offre une sortie d'alimentation électrique de 1,0 A (terminaux VDR+ et VDR-),
une sortie d'alimentation électrique de 0,2 A (terminaux TML+ et TML-), un bus de communication
(terminaux A et B RS485), deux entrées programmables (DC et DR) et deux sorties programmables (LCK et
BELL). La sortie de 1,0 A est dédiée à l'alimentation des serrures de porte et des dispositifs liés à la porte
(par exemple, le dispositif de signalisation d'alarme). La sortie de 0,2 A est dédiée à l'alimentation des
lecteurs. Un court-circuit sur une sortie de l'alimentation électrique ou sur le bus RS485 n'affecte pas les

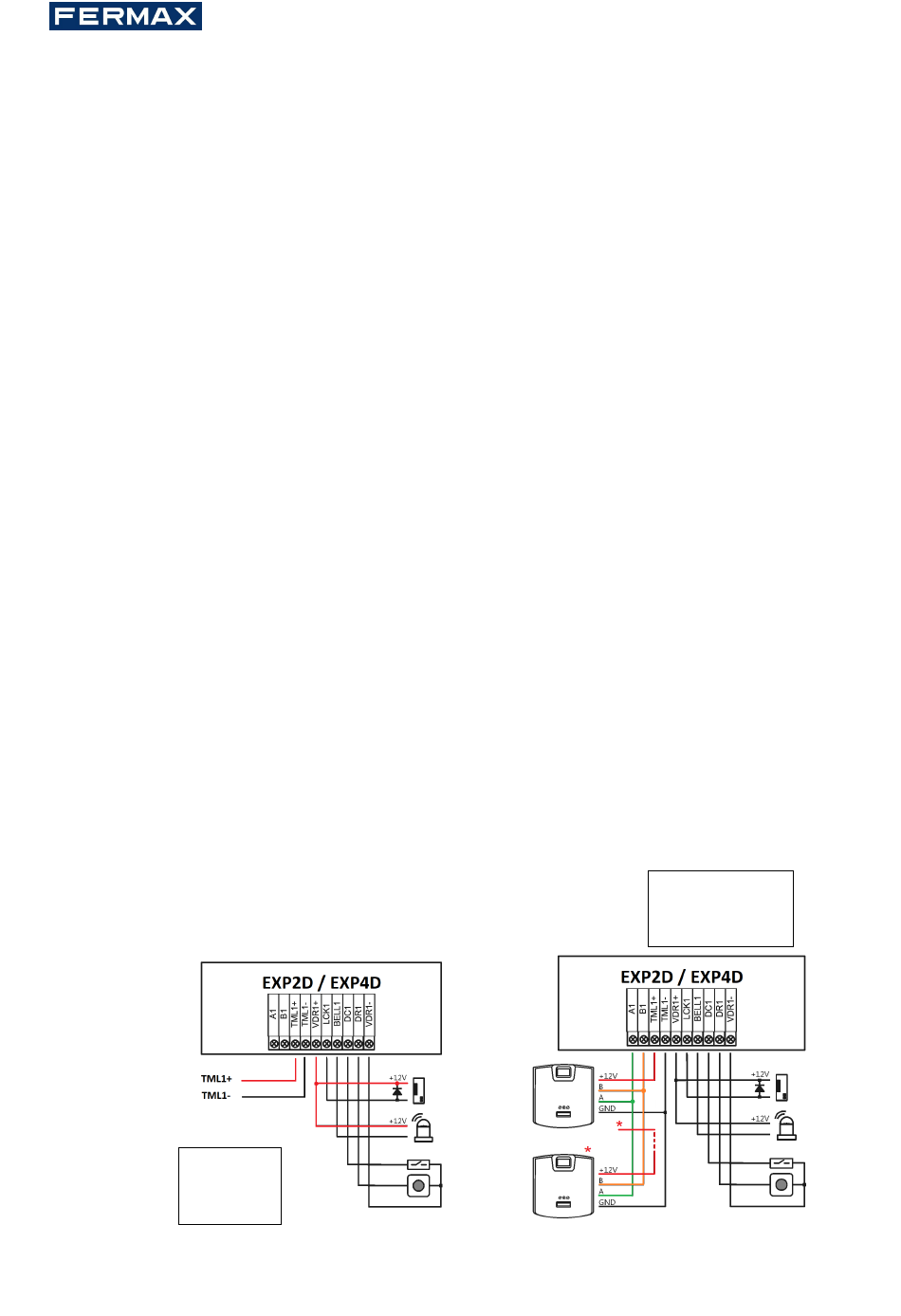

autres sorties. La figure ci-dessous présente un scénario typique de contrôle de porte à lecture/extraction
avec un extenseur EXP2D/4D. Le système de porte est fourni par l'extenseur et il comprend :
•
2 x lecteurs AC-MAXxx (RS485)
•
Serrure de porte 12 Vdc
•
Dispositif BELL de signalisation d'alarme 12 Vdc
•
Contact de porte DC
•
Bouton de sortie DR
Porte 1
lecteur
lecteur
Porte 1
2x FPAC-MAX
RS485
89/120
