Lektronikmodul Ansicht - Fermax AC-MAX Installationshandbuch

Cod. 970073 V12_20
AC-MAX E
LEKTRONIKMODUL

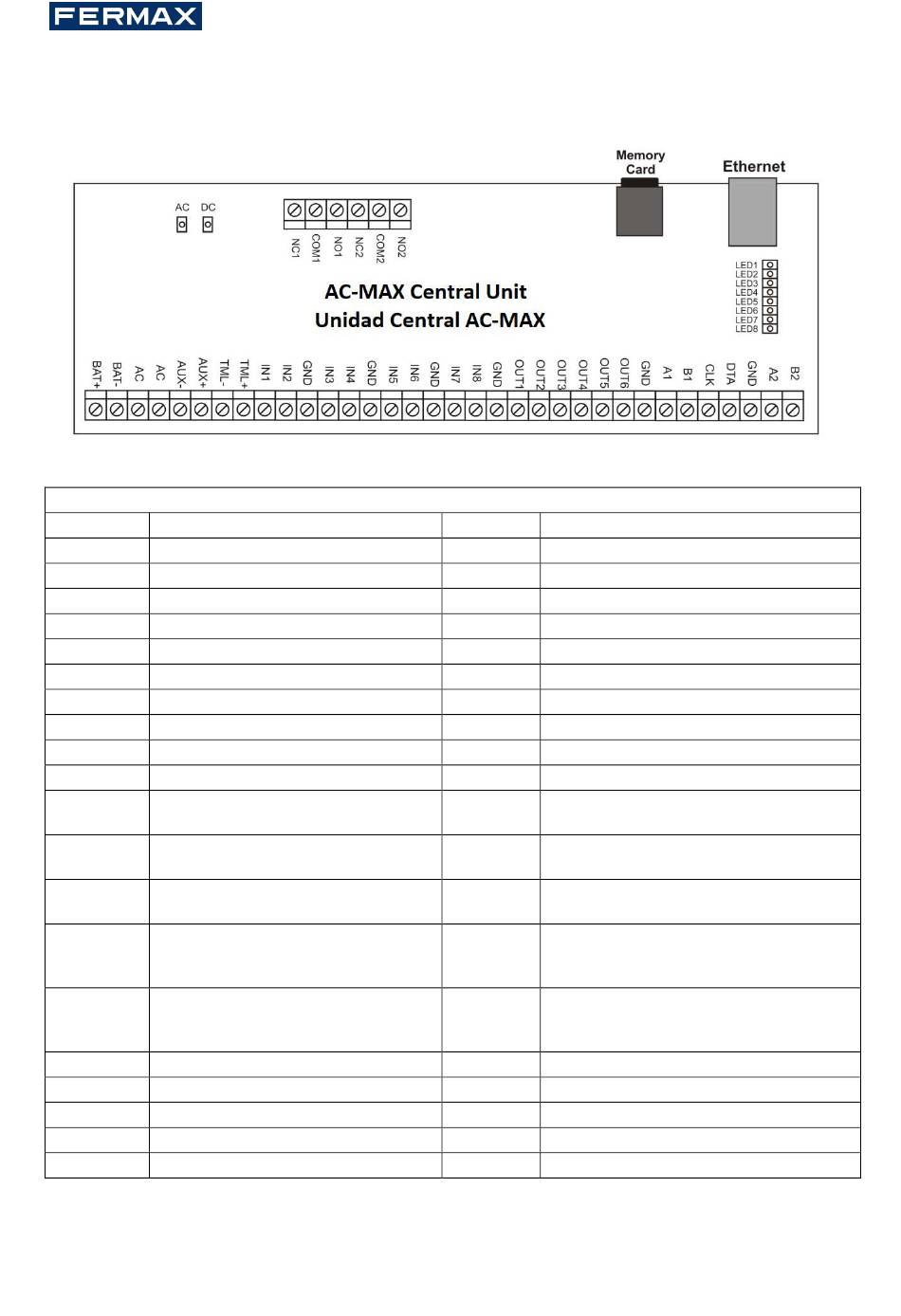

Abb. 8 Ansicht der AC-MAX-Platine.
Tabelle 1: AC-MAX-Anschlussterminals
Terminal Beschreibung
NC1 REL1/ NC Kontakt
COM1 REL1/ COMMON Kontakt
NO1 REL1/kein Kontakt
NC2 REL2/kein Kontakt
COM2 REL2/COMMON Kontakt
NO2 REL2/NO Kontakt
BAT+ x KEINE FUNKTION
BAT- x KEINE FUNKTION
AC x KEINE FUNKTION
AC x KEINE FUNKTION
AUX- 12Vdc/1A
Minusknotenpunkt (EXP_VOUT-)
AUX+ 12Vdc/1A
Plusknotenpunkt (EXP_VOUT+)
TML- 12Vdc/0,2A
Minusknotenpunkt
TML+ 12Vdc/0,2A
Plusknotenpunkt
IN1 IN1 Eingang WG D0
IN2 IN2 Eingang WG D1
GND Signalmasse
IN3 IN3 Eingang WG D0
IN4 IN4 Eingang WG D1
GND Signalmasse
A
Versorgungseingang,
Versorgungseingang,
Versorgungsausgang,
Versorgungsausgang,
NSICHT
Terminal Beschreibung
IN5 IN5 Eingang WG D0
IN6 IN6 Eingang WG D1
GND Signalmasse
IN7 IN7 Eingang WG D0
IN8 IN8 Eingang WG D1
GND Signalmasse
OUT1 OUT1 Transistorausgang
OUT2 OUT2 Transistorausgang
OUT3 OUT3 Transistorausgang
OUT4 OUT4 Transistorausgang
OUT5 OUT5 Transistorausgang
OUT6 OUT6 Transistorausgang
GND Signalmasse
A1 RS485(1)/ Leitung A von EXP2D/EXP4D,
wenn Fingerabdruckleser
sind.
B1 RS485(1)/ Leitung B von EXP2D/EXP4D,
wenn Fingerabdruckleser
sind.
CLK Transistorausgang
DTA Transistorausgang
GND Signalmasse
A2 x KEINE FUNKTION
B2 x KEINE FUNKTION
vorhanden
vorhanden
105/120
