Fermax MEMOKEY 100C CR Verdrahtungsplan

MEMOKEY 100C
MEMOKEY 100C

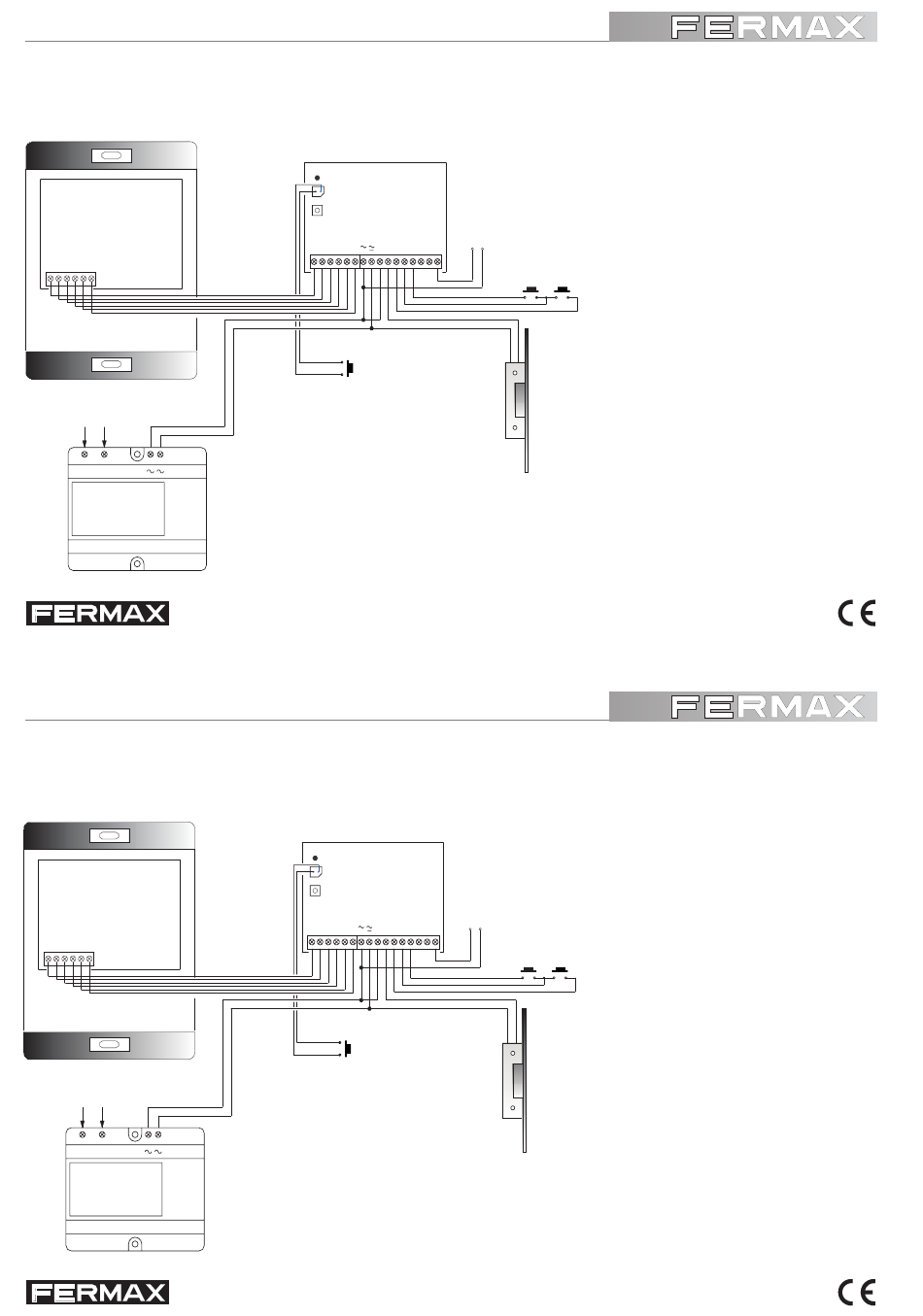

ESQUEMA DE CABLEADO MEMOKEY 100C CR/ MEMOKEY 100C CR WIRING DIAGRAM
SCHEMA DE CABLAGE MEMOKEY 100C CR / VERDRAHTUNGSDIAGRAMM MEMOKEY 100C CR
TECLADO MEMOKEY
REMOTO
F - PI Ck So Bz
220Vac
PRIM
ALIMENTADOR
REF. 8787
MEMOKEY 100C
MEMOKEY 100C
ESQUEMA DE CABLEADO MEMOKEY 100C CR/ MEMOKEY 100C CR WIRING DIAGRAM
SCHEMA DE CABLAGE MEMOKEY 100C CR / VERDRAHTUNGSDIAGRAMM MEMOKEY 100C CR
TECLADO MEMOKEY
REMOTO
F - PI Ck So Bz
220Vac
PRIM
ALIMENTADOR
REF. 8787
CONTROLADOR
DL1
MEMOKEY
CN4
100 CODIGOS
SW1
C1 R1 S1- S2 C2 R2 A
F - PI Ck So Bz
PAL
PAL: Pulsador de entrada libre
PAL: Outdoor Button of free access.
PAL: Poussoir de libre accès
PAL: Unbeschränkter Zuttrit
Türöffnungstaste.
CONTROLADOR
DL1
MEMOKEY
CN4
100 CODIGOS
SW1
C1 R1 S1- S2 C2 R2 A
F - PI Ck So Bz
PAL
PAL: Pulsador de entrada libre
PAL: Outdoor Button of free access.
PAL: Poussoir de libre accès
PAL: Unbeschränkter Zuttrit
Türöffnungstaste.
CR
CR
Salida auxiliar
Auxiliary output
Sortie auxiliaire
Zusätzliche Ausgang
PI2 PI1
PI1: Pulsador de apertura de puerta desde el interior
PI1: Button indoors to open the door
PI1: Poussoir d'ouverture de la porte depuis l'intérieur
PI1: Türöffnungstaste
ABREPUERTAS
PI2: Pulsador de activación del dispositivo electrico auxiliar
PI2: Button indoors to activate additional electrical device
PI2: Poussoir d'activation du dispositif électrique auxiliaire
PI2: Drucktaste für Aktivierung des zusätzliches elektrisches Gerät
CR
CR
Salida auxiliar
Auxiliary output
Sortie auxiliaire
Zusätzliche Ausgang
PI2 PI1
PI1: Pulsador de apertura de puerta desde el interior
PI1: Button indoors to open the door
PI1: Poussoir d'ouverture de la porte depuis l'intérieur
PI1: Türöffnungstaste
ABREPUERTAS
PI2: Pulsador de activación del dispositivo electrico auxiliar
PI2: Button indoors to activate additional electrical device
PI2: Poussoir d'activation du dispositif électrique auxiliaire
PI2: Drucktaste für Aktivierung des zusätzliches elektrisches Gerät
Cód. 94322 04/03
Cód. 94322 04/03
