Cod. 970073
V12_20
Le KIT AC-MAX 2 PORTES (Fig. 1) compte :
2 portes avec 2 lecteurs Wiegand (1 lecteur d'entrée Wiegand, par porte)
-
2 portes avec 4 lecteurs Wiegand (1 lecteur d'entrée Wiegand et 1 lecteur de sortie Wiegand,
-
par porte)
2 portes avec 2 lecteurs d'empreintes digitales (RS485) (1 entrée de lecteur d'empreintes
-
digitales (RS485), par porte)
2 portes avec 4 lecteurs d'empreintes digitales (RS485) (1 lecteur d'empreintes digitales d'entrée
-
(RS485) et 1 lecteur d'empreintes digitales de sortie, par porte)
Le KIT AC-MAX 4 PORTES (Fig. 2) compte :
4 portes avec 4 lecteurs Wiegand (1 lecteur d'entrée Wiegand, par porte)
-
4 portes avec 4 lecteurs d'empreintes digitales (RS485) (1 entrée de lecteur d'empreintes
-
digitales (RS485), par porte)
4 portes avec 8 lecteurs d'empreintes digitales (RS485) (1 lecteur d'empreintes digitales d'entrée
-
(RS485) et 1 lecteur d'empreintes digitales de sortie par porte)

INSTALLATION.

Il est nécessaire de relier l'alimentation des kits. Voir les exemples avec les lecteurs Wiegand et les lecteurs
d'empreintes digitales RS485.
kit, si la consommation est de plus de 100 mA individuellement.

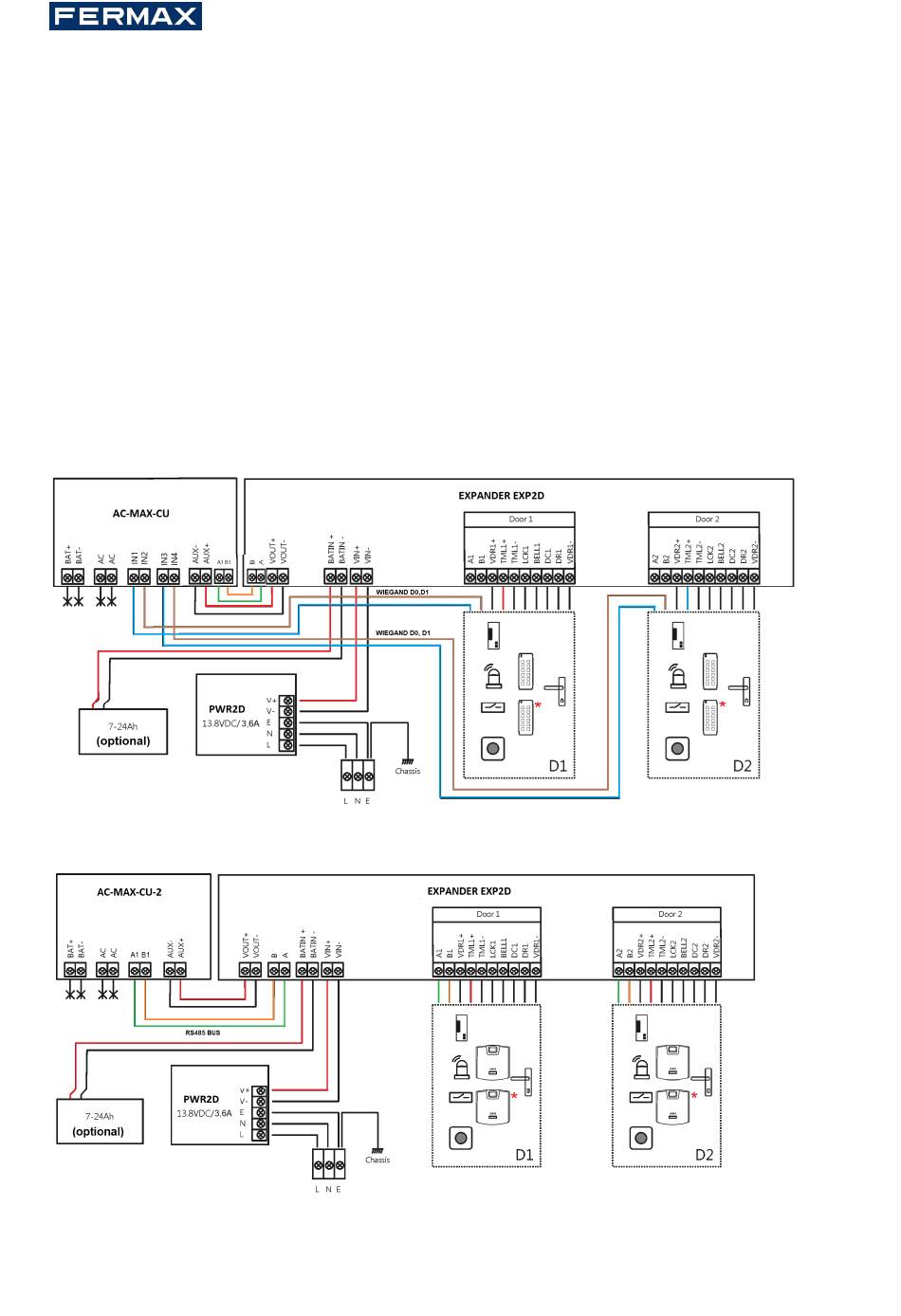

Fig.3 Schéma de l'alimentation électrique de l'extenseur et de l'unité de commande de l'AC-MAX avec les
lecteurs Wiegand (réf. du kit 5223).
* Ces lecteurs s'alimentent directement à partir de l'alimentation électrique du
75/120
